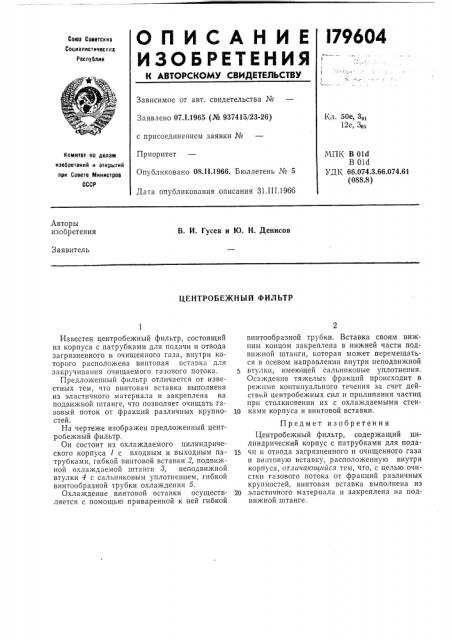

) 79604
OllMCAHNE
И ЗО БРЕТ ЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Социалистических
Ресоуолик
Зависимое от авт. свидетельства №
Заявлено 07.1.1965 (¹ 937415/23-26) с присоединением заявки №
Приоритет
Опубликовано 08.11.1966. Бюллетень № 5
Дата опубликования описания 31.III.1966
Кл. 50е, 3„1
12е, Зов
МПК В Old
В 01d
УДК 66.074.3.66.074.61 (088.8) Комитет оо делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
В. И. Гусев и Ю. H. Денисов
Заявитель
ЦЕНТРОБЕЖНЪ|Й ФИЛЬТР
Р1звестен центробежный фильтр, состоящий из корпуса с патрубками для подачи и отвода загрязненного и очищенного газа, внутри которого расположена винтовая вставка для закручивания очищаемого газового потока.
Предложенный фильтр отличается от известных тем, что винтовая вставка выполнена из эластичного материала и закреплена на подвижной штанге, что позволяет очищать газовый поток от фракций различных крупностей.
На чертеже изображен предложенный центробежный фильтр.
Он состоит из охлаждаемого цилиндрического корпуса 1 с входным и выходным патрубками, гибкой винтовой вставки 2, подвижной охлаждаемой штанги 8, неподвижной втулки 4 с сальниковым уплотнением, гибкой винтообразной трубки охлаждения 5.
Охлаждение винтовой вставки осуществляется с помощью приваренной к ней гибкой винтообразной трубки. Вставка своим нижним концом закреплена в нижней части подвижной штанги, которая может перемещаться в осевом направлении внутри неподвижной втулки, имеющей сальниковые уплотнения.
Осаждение тяжелых фракций происходит в режиме континуального течения за счет действий центробежных сил и прилипания частиц при столкновении их с охлаждаемыми стен10 ками корпуса и винтовой вставки.
Предмет изобретения
Центробежный фильтр, содержащий цилиндрический корпус с патрубками для пода1 чн и отвода загрязненного и очищенного газа и винтовую вставку, расположенную внутри корпуса, отличатощиася тем, что, с целью очистки газового потока от фракций различных крупностей, винтовая вставка выполнена из
20 эластичного материала н закреплена на подвижной штанге.
179604
Редактор Коган
Заказ 709/17 Тираж 1500 Формат бум. 60X90 /ц Объем 0,13 изд. л. Подписное
ЦНИИП11 Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
Составитель Федорова
Техред Л. К. Ткаченко
Корректоры: В. П. Федулова и Е, Д. Курдюмова
