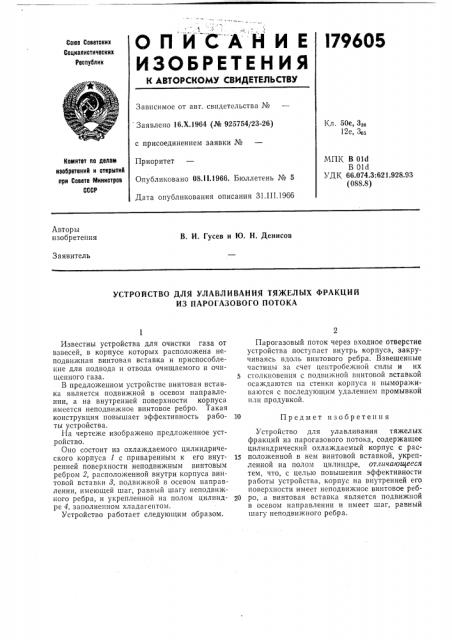

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

}79605

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Х.1964 (№ 925754/23-26) Кл. 50е, Зсо

12е, 3О; с присоединением заявки №

Приоритет

МПК В 010

В Old

УДК 66.074.3:621.928.93 (088.8) Комитет по делает иаобретеиий и открытий лри Совете Мииистров

СССР

Опубликовано 08.ll.1966. Бюллетень № 5

Дата опубликования описания 31.III.1966

Авторы изобретения

В. И. Гусев и Ю. Н. Денисов

Заявитель

УСТРОИСТВО ДЛЯ УЛАВЛИВАНИЯ ТЯЖЕЛЫХ ФРАКЦИИ

ИЗ ПАРОГАЗОВОГО ПОТОКА

Предмет изобретени я

Известны устройства для очистки газа от взвесей, в корпусе которых расположена неподвижная винтовая вставка и приспособление для подвода и отвода очищаемого и очищенного газа.

В предложенном устройстве винтовая вставка является подвижной в осевом направлении, а на внутренней поверхности корпуса имеется неподвижное винтовое ребро. Такая конструкция повышает эффективность работы устройства.

На чертеже изображено предложенное устройство.

Оно состоит из охлаждаемого цилиндрического корпуса 1 с приваренным к его внутренней поверхности неподвижным винтовым ребром 2, расположенной внутри корпуса винтовой вставки 8, подвижной в осевом направлении, имеющей шаг, равный шагу неподвижного ребра, и укрепленной на полом цилиндре 4, заполненном хладагентом.

Устройство работает следующим образом.

Парогазовый поток через входное отверстие устройства поступает внутрь корпуса, закручиваясь вдоль винтового ребра. Взвешенные частицы за счет центробежной силы и их

5 столкновения с подвижной винтовой вставкой осаждаются па стенки корпуса и вымораживаются с последующим удалением промывкой или продувкой.

Устройство для улавливания тяжелых фракций из парогазового потока, содержащее цилиндрический охлаждаемый корпус с рас15 положенной в нем винтовой вставкой, укрепленной на полом цилиндре, отличающееся тем, что, с целью повышения эффективности работы устройства, корпус на внутренней его поверхности имеет неподвижное винтовое реб20 ро, а винтовая вставка является подвижной в осевом направлении и имеет шаг, равный шагу неподвижного ребра.
