Устройство для измельчения мясопродуктов

Устройство для измельчения мясопродуктов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к конструкции волчка для измельчения мясопродуктов, и может быть использовано в мясной промышленности, например, в колбасном производстве. Конструкция повышает производительность волчка, режущий механизм и рабочий шнек которого снабжены приводами с индивидуальными электродвигателями. Волчок для измельчения мясопродуктов содержит загрузочный бункер, цилиндрический корпус с помещенными в нем рабочим шнеком и режущим механизмом. Новым в волчке является выполнение приводов режущего механизма и рабочего шнека с индивидуальными электродвигателями, причем режущий механизм снабжен опорами, расположенными одна на другой поверхности цилиндрического корпуса, другая - в приемной решетке, а рабочий шнек снабжен опорой, расположенной на конце ножевого вала.2 ил.

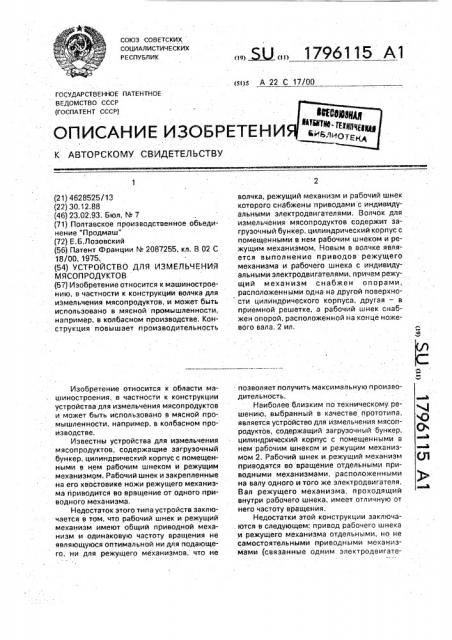

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 22 С 17/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4628525/13 (22) 30.12.88 (46) 23.02.93. Бюл. N.. 7 (71) Полтавское производственное объединение "Продмаш" (72) E.Б,Лозовский (56) Патент Франции N 2087255, кл. В 02 С

18/00, 1975. (54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ

МЯ СОП РОДУКТО В (57) Изобретение относится к машиностроению, в частности к конструкции волчка для измельчения мясопродуктов, и может быть использовано в мясной промышленности, например, в колбасном производстве. Конструкция повышает производительность

Изобретение относится к области машиностроения, в частности к конструкции устройства для измельчения мясопродуктов и может быть использовано в мясной промышленности, например, в колбасном производстве, Известны устройства для измельчения мясопродуктов, содержащие загрузочный бункер, цилиндрический корпус с помещенными в нем рабочим шнеком и режущим механизмом. Рабочий шнек и закрепленные на его хвостовике ножи режущего механизма приводится во вращение от одного приводного механизма, Недостаток этого типа устройств заключается в том, что рабочий шнек и режущий механизм имеют общий приводной механизм и одинаковую частоту вращения не являющуюся оптимальной ни для подающего, ни для режущего механизмов, что не

„„Я)„„1796115 А1 волчка, режущий механизм и рабочий шнек которого снабжены приводами с индивидуальными электродвигателями. Волчок для измельчения мясопродуктов содержит загрузочный бункер, цилиндрический корпус с помещенными в нем рабочим шнеком и режущим механизмом. Новым в волчке является выполнение приводов режущего механизма и рабочего шнека с индивидуальными электродвигателями, причем режущий механизм снабжен опорами, расположенными одна на другой поверхности цилиндрического корпуса, другая — в приемной решетке, а рабочий шнек снабжен опорой, расположенной на конце ножевого вала. 2 ил, позволяет получить максимальную производител ь ность.

Наиболее близким по техническому решению, выбранный в качестве прототипа, является устройство для измельчения мясопродуктов, содержащий загрузочный бункер, цилиндрический корпус с помещенными в нем рабочим шнеком и режущим механизмом 2, Рабочий шнек и режущий механизм приводятся во вращение отдельными приводными механизмами, расположенными на валу одного и того же электродвигателя.

Вал режущего механизма, проходящий внутри рабочего шнека, имеет отличную от него частоту вращения.

Недостатки этой конструкции заключа. ются в следующем: привод рабонего шнека и режущего механизма отдельными, но не самостоятельными приводными механизмами (связанные одним электродвигате1796115 лем), практически не позволяет в широком диапазоне варьировать частотами вращения рабочих органов, что сказывается на возможности получения максимальной производительности волчка, расположение ножевого вала внутри рабочего шнека вызывает увеличение габаритов, а следовательно и массы последнего, что затрудняет разборку и сборку рабочих механиэмов при проведении ежедневной санитарной обработки устройства.

Целью изобретения является обеспечение надежности работы устройства и удобства обслуживания и эксплуатации.

Поставленная цель достигается тем, что устройство для измельчения мясопродуктов, содержащее загрузочный бункер, цилиндрический корпус с рабочим шнеком и режущим механизмом, установленными в опорах и оснащенными индивидуальными .электродвигателями, согласно изобретения дополнительно содержит приемную решетку и опоры режущего механизма и рабочего шнека, при этом опоры режущего механизма расположены на наружной поверхности цилиндрического корпуса и в приемной решетке, а одна из опор рабочего шнека на конце вала режущего механизма.

Сопоставительный анализ заявляемого решения спрототипом показывает,,что заявляемое устройство отличается от известного самостоятельными приводными механизмами с индивидуальными электродвигателями режущего механизма и рабочего шнека и расположением опор рабочих механизмов, причем опоры вала ножевого механизма расположены одна на наружной поверхности цилиндрического корпуса, другая в приемной решетке, а внутренняя опора рабочего шнека — на конце ножевого вала.

На фиг. 1 представлен продольный разрез устройства; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит загрузочный бункер 1, соединенный с ним цилиндрический корпус 2; размещенные в корпусе 2 рабочий шнек 3 с запрессованной в него втулкой 4 и режущий механизм состоящий из приемной решетки 5, ножей 6 и чередующихся с ними ножевых решеток 7; ножевой вал 8 с установленными на нем ножами 6; втулку 9 расположенную в приемной решетке 5 и подшипники 10 напрессованные на наружной поверхности цилиндрического корпуса

2, служащие опорами ножевого вала 3; подпорный элемент 11; прижимной винт 12 сжимающий режущий механизм; опорное звено 13 ножевого вала 8, установленное на

55 подшипниках 10; быстросьемное звено 14 ножевого вала 8 жестко соединяющее ножевой вал 8 с опорным звеном 13; фиксаторы с кнопочным оттягивателем 16 служащие для фиксации быстросъемного звена 14 на опорном звене 13 при их сочленениях; быстросъемную насадку 16 для отвода измельченных мясопродуктов жестко закрепленную на станине 17; электродвигатель 18 привода режущего механизма и электродвигатель 19 привода рабочего шнека 3.

Устройство работает следующим образом.

В загрузочный бункер 1 подаются из.мельчаемые мясопродукты. Вращающийся рабочий шнек 3 транспортирует продукт вдоль камеры цилиндрического корпуса 2 в зону режущего механизма. Продукт по мере прохождения камерой цилиндрического корпуса 2 с увеличивающейся плотностью заполняет межвитковую полость вращающегося рабочего шнека 3. В зоне режущего механизма рабочим шнеком 3 развивается наибольшее давление на продукт достаточное для нагнетания его в режущий механизм, где оно измельчается ножами 6, установленными на ножевом валу 8, Измельченный продукт через горловину насадки 16 в приемную емкость, Рабочий шнек 3 приводится во вращение от электродвигателя 19, ножевой вал 8 с установленными на нем ножами 6-от электродвигателя 18, Расположение опор вала ножевого механизма на цилиндрическом корпусе и в приемной решетке, а опоры рабочего шнека на валу ножевого механизма позволяет: уменьшить количество опор вала ножевого механизма с 3" (прототип} 2"; значительно уменьшить длйну этого вала, а значить и расстояние между опорами; выполнить одну из них на подшипниках качения; отказаться от размещения ножевого вала внутри рабочего шнека и этим уменьшить его металлоемкость.

Сокращение опор вала ножевого механизма, расстояния между ними, выполнение одной опоры на подшипниках качения повышает надежность устройства. Уменьшение металлоемкости рабочего шнека и вала ножевого механизма повышает удобства в обслуживании и эксплуатации и снижает трудозатраты при изготовлении.

Применение самостоятельных приводов рабочих органов позволяет получить их оптимальные кинематические характеристики ограниченные только возможностью механической денатурации белков с минимальным количеством кинематических пор.

1796115

Формула изобретения

1б

Составитель Е.Лозовский

Техред M.Ìîðãåíòàë Корректор M. Керецман

Редактор

Заказ 604 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Устройство для измельчения мясопродуктов, содержащее загрузочный бункер, цилиндрический корпус с рабочим шнеком 5 и режущим механизмом, установленными в опорах и оснащенными индивидуальными электроприводами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения надежности в работе, удобства.в обслуживании и эксплуатации, оно дополнительно содержит приемную решетку и опоры режущего механизма и рабочего шнека, при этом опоры режущего механизма расположены на наружной поверхности цилиндрического корпуса и в приемной решетке, а одна иэ опор рабочего шнека — на конце вала режущего мвханизма.
