Реферат

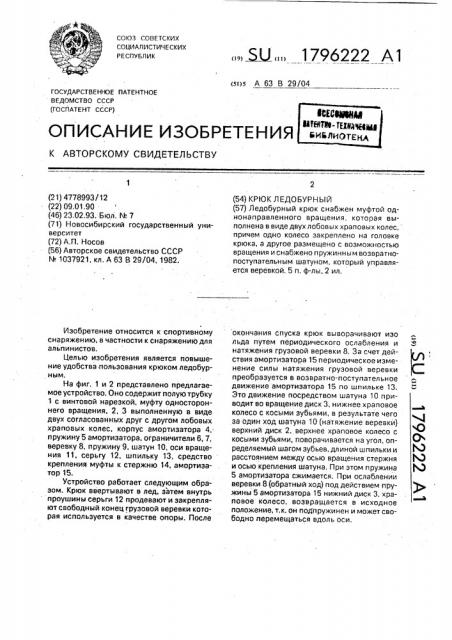

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 63 В 29/04

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4778993/12 (22) 09.01.90 (46) 23,02.93. Бюл. ¹ 7 (71) Новосибирский государственный верситет (72) А,ll. Носов (56) Авторское свидетельство СССР

¹ 1037921, кл. А 63 В 29/04, 1982.

Изобретение относится к спортивному снаряжению, в частности к снаряжению для альпинистов.

Целью изобретения является повышение удобства пользования крюком ледобурным.

На фиг. 1 и 2 представлено предлагаемое устройство, Оно содержит полую трубку

1 с винтовой нарезкой, муфту одностороннего вращения, 2, 3 выполненную в виде двух согласованных друг с другом лобовых храповых колес, корпус амортизатора 4, пружину 5 амортизатора, ограничители 6, 7, веревку 8, пружину 9, шатун 10, оси вращения 11, серьгу 12, шпильку 13, средство крепления муфты к стержню 14, амортизатор 15.

Устройство работает следующим образом. Крюк ввертывают в лед, затем внутрь проушины серьги 12 продевают и закрепляют свободный конец грузовой веревки которая используется в качестве опоры. После

„,,, Ж„„1796222 А1 (54) KPtOK ЛЕДОБУРНЫЙ (57) Ледобурный крюк снабжен муфтой однонаправленного вращения, которая выполнена в виде двух лобовых храпавых колес, причем одна колесо закреплено на головке крюка, а другое размещено с возможностью вращения и снабжено пружинным возвратнопоступательным шатунам, который управляется веревкой. 5 и. ф-лы, 2 ил. окончания спуска крюк выворачивают изо льда путем периодического ослабления и натяжения грузовой веревки 8. За счет действия амортизатора 15 периодическое изменение силы натяжения грузовой веревки преобразуется в возвратно-поступательное движение амортизатора 15 па шпильке 13.

Это движение посредством шатуна 10 приводит во вращение диск 3, нижнее храповое колесо с косыми зубьями, в результате чего за один ход шатуна 10 (натяжение веревки) верхний диск 2, верхнее храпавое колесо с косыми зубьями, поворачивается на угол, определяемый шагом зубьев, длиной шпильки и расстоянием между осью вращения стержня и осью крепления шатуна. При этом пружина

5 амортизатора сжимается, При ослаблении веревки 8 (обратный ход) пад действием пружины 5 амортизатора 15 нижний диск 3, храповое колесо, возвращается в исходное положение, т.к. он подпружинен и может свободно перемещаться вдоль оси.

1796222

2 14

Формула изобретения

1, Крюк ледобурный, содержащий полую трубку с винтовой нарезкой и режущими кромками на одном конце и размещенные на другом конце узел дистанционного извлечения, веревку, держатель веревки, ограничитель его осевого перемещения и расположенную между узлом дистанционного извлечения и держателем грузовой веревки пружину, о т л и ч а ю щ и йс я тем, что. с целью повышения удобства пользования, узел дистанционного извлечения выполнен в виде кривошипно-ползунного аксиального механизма с размещенной на кривошипе муфтой одностороннего вращения, причем кривошип выполнен с возможностью вращения на полой трубке, ползун размещен на держателе веревки с возможностью возвратно-посту- 20 пэтельного перемещения вдоль его оси и снабжен пружиной возврата. а держатель веревки размещен на ползуне, 2.Крюк ледобурный по п,1, о т л и ч а юшийся тем, что пружина выполнена цилиндрической.

3, Крюк ледобурный по п.1, о т л и ч а юшийся .тем, что муфта одностороннего вращения выполнена в виде двух сопрягэемых друг с другом лобовых храповых колес.

4. Крюк ледобурный по п.1, о т л и ч а юшийся тем, что ползун выполнен в виде полого кожуха с соосными отверстиями на торцовых поверхностях.

5. Крюк ледобурный по п.1, о т л и ч а юшийся тем, что пружина возврата выполнена в виде пружины сжатия, размещена на держателе веревки внутри кожуха с возможностью взаимодействия с ограничителем перемещения ползуна и одной из торцовых поверхностей кожуха, 1796222
