Резец для чистовой обработки

Резец для чистовой обработки

Иллюстрации

Показать все

Реферат



Использование: обработка металлов резанием . Сущность изобретения: резец содержит державку с режущим элементом и стержень с грузом. Стержень установлен с возможностью вращения в направляющей втулке из полимерного материала, установленной в выборке державки. Груз размещен между втулкой и режущим элементом и зафиксирован от вращения вокруг оси стержня . 3 ил.

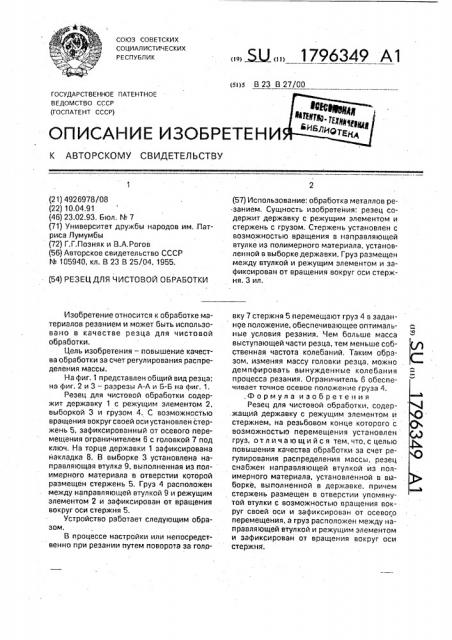

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВедОмстВО сссР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4926978/08 (22) 10.04.91 (46) 23,02.93. Бюл. ¹ 7 (71) Университет дружбы народов им, .Патриса Лумумбы (72) Г.Г.Позняк и B,А,Рогов (56) Авторское свидетельство СССР

¹ 105940, кл. В 23 В 25/04, 1955. (54) РЕЗЕЦ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ

Изобретение относится к обработке материалов резанием и может быть. использовано в качестве резца для чистовой обработки.

Цель изобретения — повышение качества обработки за счет регулирования распределения массы.

На фиг. 1 представлен общий вид резца; на фиг. 2 и 3 — разрезы А-А и Б-Б на фиг. 1.

Резец для чистовой обработки содержит державку 1 с режущим элементом 2, выборкой 3 и грузом 4. С возможностью вращения вокруг своей оси установлен стержень 5, зафиксированный от осевого перемещения ограничителем 6 с головкой 7 под ключ. На торце державки 1 зафиксирована накладка 8. В выборке 3 установлена направляющая втулка 9, выполненная из полимерного материала в отверстии которой размещен стержень 5, Груз 4 расположен между направляющей втулкой 9 и режущим элементом 2 и зафиксирован от вращения вокруг оси стержня 5.

Устройство работает следующим образом.

В процессе настройки или непосредственно при резании путем поворота за голр,, Ы,, 1796349 А1 (57) Использование; обработка металлов резанием. Сущность изобретения: резец содержит державку с режущим элементом и стержень с грузом. Стержень установлен с возможностью вращения в направляющей втулке из полимерного материала, установленной в выборке державки. Груз размещен между втулкой и режущим элементом и зафиксирован от вращения вокруг оси стержня,3ил, вку 7 стержня 5 перемещают груз 4 в заданнде положение, обеспечивающее оптимальные условия резания. Чем больше масса выступающей части резца, тем меньше собственная частота колебаний, Таким образом, изменяя массу головки резца, можно демпфировать вынужденные колебания процесса резания, Ограничитель 6 обеспечивает точное осевое положение груза 4. .Формула изобретения

Резец для чистовой обработки, содер.жащий державку с режущим элементом и стержнем, на резьбовом конце которого с возможностью перемещения установлен груз, отличающийся тем,что,с целью повышения качества обработки за счет регулирования распределения массы, резец снабжен направляющей втулкой из пол.имерного материала, установленной в ваборке, выполненной в державке, причем стержень размещен в отверстии упомянутой втулки с возможностью вращения вокруг своей оси и зафиксирован от осевого перемещения, а груз расположен между направляющей втулкой и режущим элементом и зафиксирован от вращения вокруг оси стержня.

1796349

1796349

Составитель В. Рогов

Техред М,Моргентал

Корректор Л. Ливринц

Редактор Т, Иванова

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 616 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
