Ледовыбрасывающее устройство
Иллюстрации
Реферат

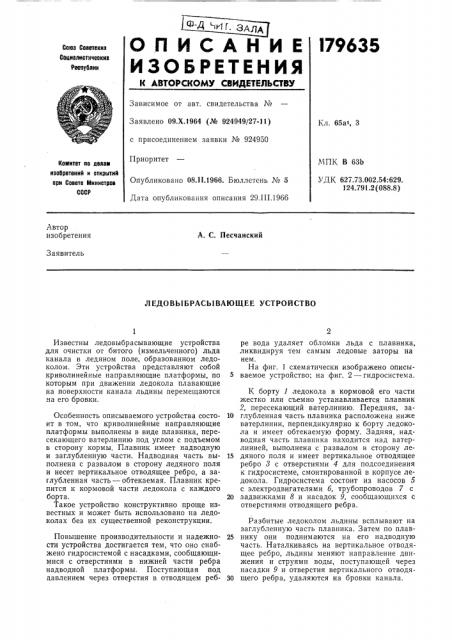

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
179635
Союз Советскик
Социалистические
Республик
Зависимое от авт. свидетельства №
Заявлено 09.Х.1964 (№ 924949/27-11) с присоединением заявки № 924950
Приоритет
Кл. 65а, 3
МПК В 63Ь
УДК 627.73.002.54:629.
124.791.2 (088.8) Комитет оо деваю изобретений и открытиЯ ори Совете Министров ссср
Опубликовано 08.11.1966. Бюллетень ¹ 5
Дата опубликования описания 29.111.1966
Автор изобретения
А. С. Песчанский
Заявитель
ЛЕДОВЪ|БРАСЪ|ВАЮЩЕЕ УСТРОЙСТВО
Известны ледовыбрасывающие устройства для очистки от битого (измельченного) льда канала в ледяном поле, образованном ледоколом. Эти устройства представляют собой криволинейные направляющие платформы, по которым при движении ледокола плавающие на поверхности канала льдины перемещаются на его бровки.
Особенность описываемого устройства состоит в том, что криволинейные направляющие платформы выполнены в виде плавника, пересекающего ватерлинию под углом с подъемом в сторону кормы. Плавник имеет надводную и заглубленную части. Надводная часть выполнена с развалом в сторону ледяного поля и несет вертикальное отводящее ребро, а заглубленная часть — обтекаемая. Плавник крепится к кормовой части ледокола с каждого борта.
Такое устройство конструктивно проще известных и может быть использовано на ледоколах без их существенной реконструкции.
Повышение производительности и надежности устройства достигается тем, что оно снабжено гидросистемой с насадками, сообщающимися с отверстиями в нижней части ребра надводной платформы. Поступающая под
llàBëåHèåM через отверстия в отводящем ребре вода удаляет обломки льда с плавника, ликвидируя тем самым ледовые заторы на нем.
На фиг. 1 схематически изображено описы5 ваемое устройство; на фиг. 2 — гидросистема.
К борту 1 ледокола в кормовой его части жестко или съемно устанавливается плавник
2, пересекающий ватерлинию. Передняя, за10 глубленная часть плавника расположена ниже ватерлинии, перпендикулярно к борту ледокола и имеет обтекаемую форму. Задняя, надводная часть плавника находится над ватерлинией, выполнена с развалом в сторону ле15 дяного поля и имеет вертикальное отводящее ребро 8 с отверстиями 4 для подсоединения к гидросистеме, смонтированной в корпусе ледокола. Гидросистема состоит из насосов 5 с электродвигателями 6, трубопроводов 7 с
20 задвижками 8 и насадок 9, сообщающихся с отверстиями отводящего ребра.
Разбитые ледоколом льдины всплывают на заглубленную часть плавника. Затем по плав25 нику они поднимаются на его надводную часть. Наталкиваясь на вертикальное отводящее ребро, льдины меняют направление движения и струями воды, поступающей через насадки 9 и отверстия вертикального отводя30 щего ребра, удаляются на бровки канала.
179635
Предмет изобретения
1. Ледовыбрасывающее устройство для очистки от битого (измельченного) льда канала в ледяном поле, образованном ледоколом, представляющее собой криволинейные направляющие платформы, по которым при движении ледокола плавающие на поверхности канала льдины перемещаются на бровки канала, отличающееся тем, что, с целью упрощения устройства использования на существующих ледоколах без существенной их реконструкции, направляющие платформы выполнены в виде устапавливаемого с каждого борта в кормовои части ледокола плавника, пересекающего ватерлинию под углом с подъемом к корме, образуя заглубленную часть, имеющую обтекае5 мую форму, и надводную часть, выполненную с развалом в сторону ледяного поля и снабженную вертикальным отводящим ребром.
2. Устройство по п. 1, отличающееся тем, что, с целью повышения его производительно10 сти и надежности, оно снабжено гидравлической системой с насадками, сообщающимися с расположенными в нижней части ребра отверстиями, через которые направляются струи воды.
179635
