Сварочный выпрямитель

Сварочный выпрямитель

Иллюстрации

Показать все

Реферат



Использование: устройство относится к электротехнике, в частности к сварочной технике. Сущность изобретения: устройство содержит однофазный трансформатор с двухстержневым магнитопроводом. На одном его стержне расположена сетевая обмотка и выполненная секционированной первая часть вентильной обмотки, а на втоИзобретенйе относится к электротехнике , в частности к сварочной технике. Цель изобретения - улучшение основных технических характеристик устройства за счет расширения диапазона регулирования сварочных токов и его упрощение за счет исключения токоограничивающего дросселя и уменьшения количества ответвлений вентильной обмотки. На чертеже приведена структурная схема предлагаемого устройства выпрямителя сварочного. Устройство содержит однофазный трансформатор 1 с даухстержневым магниром - выполненная с ответвлениями вторая часть вентильной обмотки. Переключатель втычного типа выполнен по крайней мере с четырьмя парами клемм и замыкателем. Первый вход выпрямителя соединен с концом первой части вентильной обмотки, а ответвление второй части вентильной обмотки соединено с первой клеммой первой пары клемм. Первая клемма второй пары клемм соединена с первой клеммой третьей пары клемм. Начало первой из секций первой части вентильной обмотки соединено с первыми клеммами второй и третьей пар клемм. Начало последней из секций соединено со вторым входом выпрямителя и одновременно со второй клеммой второй пары клемм и с первой клеммой четвертой пары клемм. Вторая клемма четвертой пары клемм соединена с началом второй части вентильной обмотки. Конец второй части вентильной обмотки соединен с первым входом выпрямителя. Вторые клеммы первой и третьей пар клемм соединены между собой и с концом последней секции первой части вентильной обмотки. 1 ил. топроводом, на одном из стержней которого расположена сетевая обмотка 2 и первая часть вентильной обмотки 3, а на втором - вторая часть вентильной обмотки 4, переключатель 5 втычного типа с четырьмя парами клемм 6,7,8,9 с клеммами 10-11, 12-13, 14-15 и 16-17 соответственно и замыкателем 18, и выпрямитель 19 с первым 20 и вторым 21 входами. Вторая часть вентильной обмотки 4 выполнена с ответвлениями. Ее начало 22 соединено со второй клеммой 17 четвертой пары клемм 9, ответвление 23 - с первой клеммой 10 первой пары клемм 6, а конец 24 - с первым входом 20 еыпря з . Ё Ч ю о 00 3

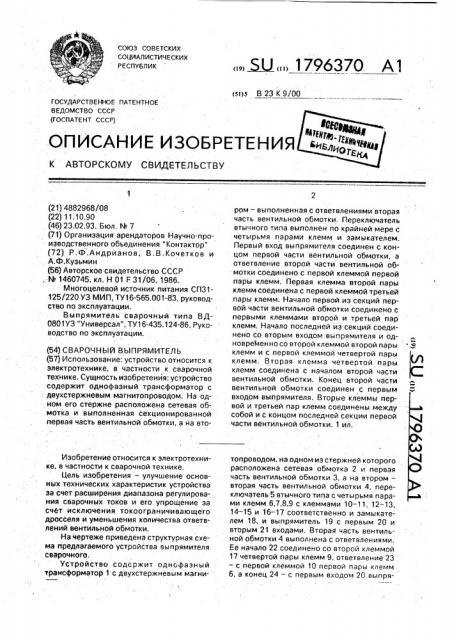

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 23 К 9/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4882968/08 (22) 11.10.90 (46) 23,02.93. Бюл. N 7 (71) Организация арендаторов Научно-производственного обьединения "Контактор" (72) P.Ô.Àíäðèàíoâ, В.В,Кочетков и

А.Ф,Кузьмин (56) Авторское свидетельство СССР . М 1460745, кл. Н 01 Р 31/06, 1986.

Многоцелевой источник питания СП31125/220 УЗ МИП, ТУ16-565.001-83, руководство по эксплуатации.

Выпрямитель сварочный типа ВД0801УЗ "Универсал", ТУ16-435.124-86, Руководство по эксплуатации. (54) СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ (57) Использование: устройство относится к электротехнике, в частности к сварочной технике. Сущность изобретения: устройство содержит одиофазный трансформатор с двухстержневым магнитопроводом. На одном его стержне расположена сетевая обмотка и выполненная секционированной первая часть вентильной обмотки, а на втоИзобретение относится к электротехнике, в частности к сварочной технике, Цель изобретения — улучшение основных технических характеристик устройства за счет расширения диапазона регулирования сварочных токов и его упрощение за счбт исключения токоограничивающего дросселя и уменьшения количества ответвлений вентильной обмотки.

На чертеже приведена структурная схема предлагаемого устройства выпрямителя сварочного, Устройство содержит однофазный трансформатор 1 с двухстержневым магни„„Я! „„1 796370 А1 ром — выполненная с ответвлейиями вторая часть вентильной обмотки. Переключатель втычного типа выполнен по крайней мере с четырьмя парами клемм и замыкателем.

Первый вход выпрямителя соединен с концом первой части вентильной обмотки, а ответвление второй части вентильной обмотки соединено с первой клеммой первой пары клемм, Первая клемма второй пары клемм соединена с первой клеммой третьей пары клемм. Начало первой из секций первой части вентильной обмотки соединено с первыми клеммами второй и третьей пар клемм, Начало последней из секций соединено со вторым входом выпрямителя и одновременно со второй клеммой второй пары клемм и с первой клеммой четвертой пары клемм. Вторая клемма четвертой пары клемм соединена с началом второй части вентильной обмотки. Конец второй части вентильной обмотки соединен с первым входом выпрямителя. Вторые клеммы первой и третьей пар клемм соединены между собой и с концом последней секции первой части вентильной обмотки. 1 ил. топроводом, на одном из стержней которого расположена сетевая обмотка 2 и первая часть вентильной обмотки 3, а на втором— вторая часть вентильной обмотки 4, переключатель 5 втычного типа с четырьмя парами клемм 6,7,8,9 с клеммами 10 — 11, 12-13, 14 — 15 и 16 — 17 соответственно и замыкателем 18, и выпрямитель 19 с первым 20 и вторым 21 входами, Вторая часть вентильной обмотки 4 выполнеHà с ответвлениями.

Ее начало 22 соединено со второй клеммой

17 четвертой пары клемм 9, ответвление 23 — с первой клеммой 10 первой пары клемм

6. а конец 24 — с первым входом 20 выпря1796370 мителя 19. Первая часть вентильной обмотки 3 выполнена секционированной, Начало

25 последней из секций соединена со вторым входом 21 выпрямителя 19 и одновременно со второй клеммой 13 второй пары клемм 7 и с первой клеммой 16 четвертой пары клемм 9. Конец первой секции 26 соединен с первым входом 20 выпрямителя 19.

Начало первой секции 27 соединено с первыми клеммами 12 и 14 второй 7 и третьей

8 пар клемм; Вторые клеммы 11 и 15 первой

6 и третьей 8 riap клемм соединены между собой и с концом 28 последней секции первой части вентильной обмотки 3, При замыкании замыкателей 18 клемм 12 и 13 обеспечивается работа устройства в режиме зарядки аккумуляторов, при замыкании клемм 14 и 15 — в режиме стэртерного пуска автомобильного двигателя, при замыкании клемм 10 и 11 — в режиме сварки с максимальной величиной сварочного тока, при замыкании клемм 16 и 17 — в режиме сварки с минимальной величиной сварочного тока, Как видно из схемы, для получения максимальной величины сварочнога тока используются соединенные последовательно определенные доли первой и второй частей вентильной обмотки, чем обеспечивается заданная жесткость внешней характеристики, а для получения минимальной величины сварочного тока используется только вторая часть вентильной обмотки, что позволяет при том же напряжении холостого- хода. обеспечить большую крутизну внешней характеристики и тем самым расширить пределы регулирования сварочного тока. Так, если в известном устройстве обеспечивается отношение максимального сварочного тока к минимальному, равное трем, то в предложенном устройстве при такой же габаритной мощности трансформатора и равной величине максимального тока обеспечивается отношение максимального тока к минимальному, равное четырем. Это позволяет исключить из устройства токоограничивающий дроссель, чем снизить его вес и уменьшить габариты. В известном устройстве первая часть вентильной обмотки должна иметь не менее трех ответвлений, а в предложенном устройстве первая часть вентильной обмотки может быть выполнена

: из двух секций, что упрощает конструкцию трансформатора.

Таким образом, обеспечиваемый предлагаемым устройством положительный эффект заключается в улучшении основных технических характеристик и упрощении конструкции.

Новизной предложения является то, что первая часть вентильной обмотки выполнена секционированной, начало первой из секций соединено с первыми клеммами второй и третьей пар клемм, начало последней из секций соединено со вторым входом вы"0 прямителя,и одновременно со второй клеммой второй пары клемм и с первой клеммой четвертой пары клемм. вторая клемма которой соединена с началом второй части вентильной обмотки, конец второй части

15 вентильной обмотки соединен с первым входом выпрямителя, а вторые клеммы первой и третьей пар клемм соединены между собой и с концом последней секции первой части вентильной обмотки.

Формула изобретения

Сварочный выпрямитель, содержащий однофазный трансформатор с двухстержневым магнитоправодом, на одном из стерж25 ней которого расположена сетевая обмотка и первая часть вентильной обмотки, а на втором — выполненная с ответвлениями вторая часть вентильной обмотки, переключатель втычного типа с четырьмя по крайней мере парами клемм и замыкателем, и выпрямитель, причем первый вход выпрямителя соединен с концом первой части вентильной обмотки, ответвление второй части вентильной обмотки соединено с первой

35 клеммой первой пары клемм, а первая клемма второй пары клемм соединена с первой клеммой третьей пары клемм, о т л и ч аю шийся тем, что, с целью улучшения основных технических характеристик и упрощения конструкции, первая часть вентильной обмотки выполнена секционированной, начало первой из секций соединено с первыми клеммами второй и третьей пар клемМ, начало последней иэ

45 секций соединено с вторым входом выпрямителя и одновременно с второй клеммой второй пары клемм и с первой клеммой четвертной пары клемм, вторая клемма которой соединена с началом второй части

50 вентильной обмотки, конец второй части вентильной обмотки соединен с первым входом выпрямителя, а вторые клеммы первой и третьей пар клемм соединены между собой и с концом последней секции первой

55 части вентильной обмотки, 179б 370

Составитель А. Кузьмин

Техред М.Моргентал Корректор И. Шмакова

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 61г Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
