Реферат

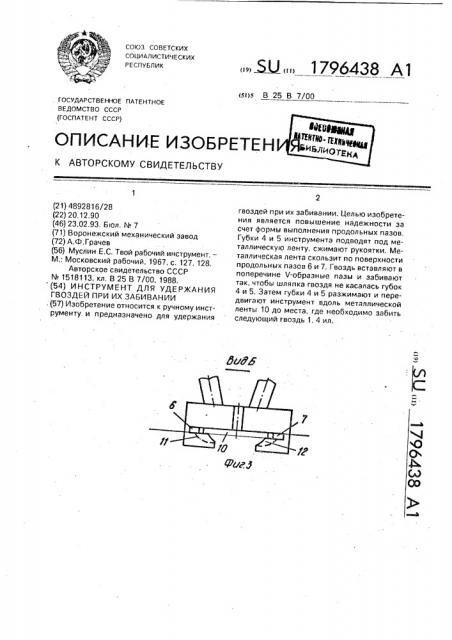

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 25 В 7!00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4892816/28 (22) 20,12.90 (46) 23.02.93. Бюл. N 7 (71) Воронежский механический завод (72) А.cD,Грачев (56) Муслин Е.С. Твой рабочий инструмент.—

М„Московский рабочий, 1967, с. 127, 128.

Авторское свидетельство СССР

N 1518113, кл, В 25 В 7100, 1988. (54) ИНСТРУМЕНТ ДЛЯ УДЕРЖАНИЯ

ГВОЗДЕЙ ПРИ ИХ ЗАБИВАНИИ . (57) Изобретение относится к ручному инструменту. и предназначено для удержания

„„ЯЦ„„1796438 Al гвоздей при их забивании. Целью изобретения является повышение надежности за счет формы выполнения продольных пазов, Губки 4 и 5 инструмента подводят под металлическую ленту, сжимают рукоятки. Металлическая лента скользит по поверхности продольных пазов 6 и 7. Гвоздь вставляют в поперечине V-образные пазы и забивают так, чтобы шляпка гвоздя не касалась губок

4 и 5. Затем губки 4 и 5 разжимают и передвигают инструмент вдоль металлической ленты 10 до места, где необходимо забить следующий гвоздь 1. 4 ил.

1796438

Изобретение относится к ручному инструменту.

Целью изобретения является повышение надежности за счет формы выполнения продольных пазов. ъ

На фиг. 1 изображен инструмент для удержания гвоздей при их забивании, общий Вид, на фиг. 2 — вид А на фиг. 1; на фиг.

3 — вид Б на фиг,1; на фиг. 4 — разрез В-В на 10 фиг. 1.

Инструмент для удержания гвоздей 1 при их забивании содержит две шарнирно соединенные между собой рукоятки 2 и 3 с губками 4 и 5 на одних концах. Губки 4 и 5 15 имеют продольные сквозные пазы 6 и 7, Края 8 и 9 продольных сквозных пазов 6 и 7 выполнены криволинейными. Продольные

Формула изобретения

Инструмент для удержания гвоздей при их забивании, содержащий две шарнирно соединенные между собой рукоятки с губками на одних концах, имеющими каждая продольный сквозной паз, о т л и ч а ю щ и йс я тем, что, с целью повышения надежнопазы 6 и 7 на поверхности, предназначенной для размещения металлической ленты

10, имеют встречно направленные, восходящие ко дну паза скосы 11 и 12 соответственно.

Инструментом работают следующим образом.

Губки 4 и 5 инструмента подводят под металлическую ленту 10, сжимают рукоятки

2 и 3. Металлическая лента 10 скользит по поверхности продольных пазов 6 и 7, Гвоздь

1 вставляют в поперечные V-образные пазы

13 и 14 и начинают его забивать так, чтобы шляпка не касалась губок 4 и 5. Затем губки

4 и 5 разжимают и передвигают инструмент вдоль металлической ленты 10 до места, где места, где необходимо забить следующий гвоздь 1. сти.в работе при креплении металлической ленты гвоздями. края продольных пазов выполнены криволинейными, а поверхности стенок продольных пазов, предназначенных для размещения металлической ленты, имеют встречно направленные, восходящие ко дну паза скосы.

1796438

Bud 4

18

14

)О
