Реферат



Изобретение относится к ручному инструменту . Целью изобретения является улучшение эксплуатационных возможностей. Магнитный держатель в рабочем состоянии подносят к детали 12, которая закрепляется на поверхности полюсного наконечника 9. После переноса детали 12 нажатием на двуплечий рычаг 6 выводят полюсный наконечник 9 из контакта с полюсными магнитами 4 и 5 и осуществляют сброс детали 12. Затем пружина 8 возвращает двуплечий рычаг в исходное положение. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 В 11/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4898486/28 (22) 02.01.91 (46) 23.02,93. Бюл. М 7 (71) Научно-производственное объединение

"Спецтехоснастка" (72) В,Н.Кушнир и В.Я.Шевченко (56) 1, Патент Великобритании М 1487760, кл. В 25 В 11/00, 1977.

2. Авторское свидетельство СССР

М 1186460, кл. В 25 В 11/00, 1983.

„„.Я „„1796440 А1 (54) МАГНИТНЫЙ ДЕРЖАТЕЛЬ (57) Изобретение относится к ручному инструменту. Целью изобретения является. улучшение эксплуатационных возможностей, Магнитный держатель в рабочем состоянии подносят к детали l2, которая закрепляется на поверхности полюсного наконечника 9.

После переноса детали 12 нажатием на двуплечий рычаг 6 выводят полюсный наконечник 9 иэ контакта с полюсными магнитами 4 и 5 и осуществляют сброс детали 12. Затем пружина 8 возвращает двуплечии рычаг в исходное положение, 1 з.п. ф-лы, 4 ил.

1796440

Изобретение относится к ручному инструменту и может быть использовано для закрепления ферромагнитных деталей при работе на штампах и прессах.

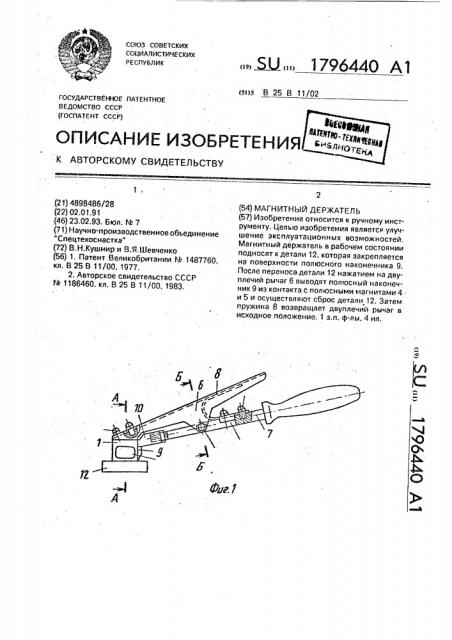

Целью изобретения является улучшение эксплуатационных возможностей, На фиг, 1 изображен магнитный держатель; на фиг, 2 — разрез А-А на фиг.1; на фиг.

3 — разрез Б-Б на фиг. 1; на фиг. 4 — магнитный держатель в отключенном положении.

Магнитный держатель содержит головку, выполненную в виде корпуса 1 из не- магнитного материала. Корпус 1 выполнен

П-образным с пазами на боковых сторонах один из которых 2 выполнен сквозным, а другой 3 — глухим, в которых с помощью немагнитного материала 4 закреплены постоянные магниты 5 с переменной полярностью. Кроме того, магнитный держатель содержит механизм перемещения, выпon- 20 ненный в виде двуплечего рычага 6, шарнирно установленного на рукоятке 7. Двуплечий рычаг 6 подпружинен к рукоятке 7 пружиной

8. Магнитный держатель имеет магнитопривод, выполненный в виде связанных между 25 собой полюсного наконечника 9 и державки

10. Полюсный наконечник 9 выполнен из магнитного материала, а державка 10 — из немагнитного, Державка lO, закрепленная на конце рукоятки 7 с возможностью взаи- 30 модействия сголовкой,,связана с полюсным наконечником 9, Расстояние между обращенными один к другому одноименными.

Формула изобретения

1. Магнитный держатель, содержащий головку, выполненную в виде корпуса из немагнитного материала с размещенными в нем постоянными магнитами, имеющими переменную полярность, рукоятку и механизм перемещения головки, выполненный в виде двуплечего рычага, шарнирно установленного на рукоятке, о т л и ч з ю шийся тем, что, с целью улучшения эксплуатационных воэможностей, он снабжен мзгнитопроводом, выполненным в виде связанных между собой полюсного наконечника и державки, закрепленной на конце рукоятки с полюсами постоянных магнитов 4 и 5 равно толщине полюсного наконечника 9. Постоянный магнит 5 закрыт пластинкой 11 из немагнитного материала.

Работа магнитным держателем осуществляется следующим образом.

Для захвата детали 12 иэ ферромагнит-. ного. материала удерживают находящийся во включенном состоянии при помощи пружины 8 магнитный держатель за рукоятку 7 и опускают его на деталь 12 таким образом чтобы полюсный наконечник 9 коснулся детали 12, которая мгновенно закрепится, поскольку полюсный наконечник 9, одновременно контактирующий боковыми поверхностями с обрз.ценными к ним одноименными полюсами постоянных магнитов

4 и 5, будет насыщен магнитной энергией постоянных магнитов 4 и 5. Затем осуществляют подъем и перенос детали 12.

Для раскрепления детали 12 производят отключение магнитного держателя путем нажатия на двуплечий рычаг 6. Тогда закрепленная головка совершит поворот вверх на угол, при котором постоянные магниты 4 и 5.выйдут из контакта с полюсным наконечником 9 и деталь 12 открепится.

Затем прекращают воздействовать на двуплечий рычаг 6, который благодаря пружине

8, возвращается в исходное положение, после чего мзгнитный держатель вновь готов к работе. воэможностью взаимодействия с головкой, корпус выполнен П-образным с пазами на боковых сторонах, в которых с помощью немагнитного материала закреплены постоянные магниты, двуплечий рычаг подприжинен к рукоятке, а расстояние между обращенными один к другому одноименными полюсами постоянных магнитов равно толщине полюсного наконечника, 2. Держатель по и, 1, о т л и ч а ю щ и йс я. тем, что, с целью повышения надежности, пол юсный наконечник выполнен иэ магнитного, а державка — из немагнитного материалов.
