Реферат



Использование: относится к устройствам для формования строительных изделий методом роликового проката. Сущность изобретения: вал выполнен с двумя диаметрально расположенными бортами, закрепленными на нем при помощи ступицы на подшипнике , а форма выполнена из полуформ, соединенных откидными болтами по фланцам, и с пазами, которые образованы угловыми выемками последних на всю длину и в которых размещены свободные концы бортов. 1 з.п. ф-лы, 4 ил.

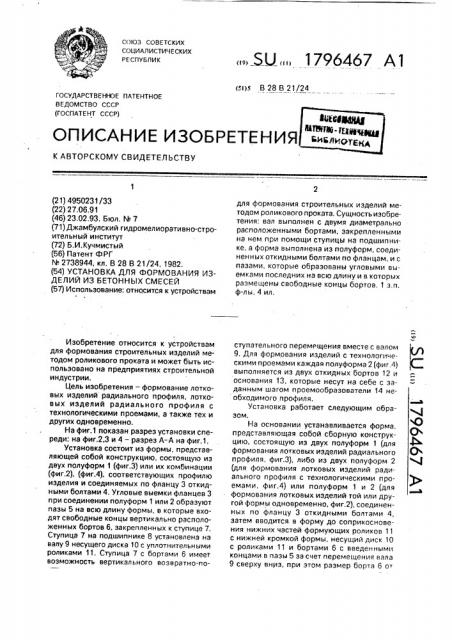

С()ЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ч)з В 28 В 21/24

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4950231/33 (22) 27,06.91 (46) 23.02,93. Бюл. М 7 (71) Джамбулский гидромелиоративно-строительный институт (72) Б.И.Кучмистый (56) Патент ФРГ

N 2738944, кл, В 28 В 21/24, 1982. (54) УСТАНОВКА ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Использование: относится к устройствам

Изобретение относится к устройствам для формования строительных изделий методом роликового проката и может быть использовано на предприятиях строительной индустрии.

Цель изобретения — формование лотковых изделий радиального профиля, лотковых изделий радиального профиля с технологическими проемами, а также тех и других одновременно.

На фиг.1 показан разрез установки спереди; на фиг.2,3 и 4 — разрез А-А на фиг.1.

Установка состоит из формы, представляющей собой конструкцию, состоящую иэ двух полуформ 1 (фиг.3) или их комбинации (фиг.2), (фиг.4), соответствующих профилю иэделия и соединяемых по фланцу 3 откидными болтами 4. Угловые выемки фланцев 3 при соединении полуформ 1 или 2 образуют пазы 5 на всю длину формы, в которые входят свободные концы вертикально расположенных бортов 6, закрепленных к ступице 7.

Ступица 7 на подшипнике 8 установлена на валу 9 несущего диска 10 с уплотнительными роликами 11. Ступица 7 с бортами 6 имеет возможность вертикального возвратно-по„„5Ll„„1796467 At для формования строительных изделий методом роликового проката. Сущность изобретения; вал выполнен с двумя диаметрально расположенными бортами, закрепленными на нем при помощи ступицы на подшипнике, а форма выполнена из полуформ, соединенных откидными болтами по фланцам, и с пазами, которые образованы угловыми выемками последних на всю длину и в которых размещены свободные концы бортов. 1 з.п. ф-лы, 4 ил. ступательного перемещения вместе с валом

9. Для формования изделий с технологическими проемами каждая полуформа 2 (фиг.4) выполняется из двух откидных бортов 12 и основания 13, которые несут на себе с заданным шагом проемообразователи 14 необходимого профиля.

Установка работает следующим образом.

На основании устанавливается форма, представляющая собой сборную конструкцию, состоящую из двух полуформ 1 (для формования лотковых изделий радиального профиля, фиг.3), либо из двух полуформ 2 (для формования лотковых изделий радиального профиля с технологическими проемами, фиг.4) или полуформ 1 и 2 {для формования лотковых изделий той или другой формы одновременно, фиг.2), соединенных по фланцу 3 откидными болтами 4, затем вводится. в форму до соприкосновения нижних частей формующих роликов 11 с нижней кромкой формы, несущий диск 10 с роликами 11 и бортами 6 с введенными концами в пазы 5 за счет перемещения вала

9 сверху вниз, при этом размер борта 6 от

1796467 поверхности формы до формующих роликов . соответствует толщине формуемого изделия.

Затем включают привод вращения вала

9 и через верх формы в нее подают формуемую смесь, которая уплотняется формующими роликами 11. Достижение предельного уплотнения смеси характеризуется.выдавливанием последней вверх, после чего начинается подъем вала 9 несущего диска 10 с формующими роликами 11 с необходимой скоростью, при этом борта 6 совместно со ступицей 7, увлекаемые вверх, разделяют формуемую трубу на две половинки {лотка), Распалубку готовых лотковых иэделий без проемов производят освобож;. дением откидных болтов 4 с последующим разъемом полуформ 1, а распалубка изделий с технологическими проемами — освобождением откидных болтов 4 и развертыванием откидных бортов 12.

Формула изобретения

1, Установка для формования изделий иэ бетонных смесей; содержащая рабочий орган, установленный с воэможностью возвратно-поступательного движения и выполненный в виде смонтированного на вертикальном валу несущего диска, на котором с помощью осей закреплены уплотняющие ролики, и цилиндрическую форму, о т л и ч аю щ а я с я тем, что, с целью обеспечения формования лотковых изделий радиального профиля, вал выполнен с двумя диаметрально расположенными бортами, закреплен"О ными на нем при помощи ступицы на подшипнике, а форма выполнена из полуформ, соединенных откидными болтами по фланцам, и с пазами, которые образованы угловыми выемками последних на всю дли16 нуи s которых размещены свободные концы бортов.

2. Установка по п.1, о т л и ч а ю ща яс я тем, что, с целью формования изделий с технологическими проемами, по крайней

20 мере одна полуформа выполнена с откидными бортами, основанием и на внутренней ее поверхности проемообраэователями, имеющими сужение от борта к вершине и изогнугую поверхность по радиусу формуемого

25 изделия.

1796467

1796467

Составитель Б.Кучмистый .

Техред М.Моргентэл Корректор Н.Слободяник

Редактор T.Èâанова
