Устройство для отделения сыпучего материала от транспортирующего воздуха

Устройство для отделения сыпучего материала от транспортирующего воздуха

Иллюстрации

Показать все

Реферат



Назначение: в системах пневматического транспортирования сыпучих материалов при подаче их в бункеры. Сущность изобретения: на вертикальном патрубке 1 жестко закреплена коническая обечайка 4, на внутренней поверхности которой одной стороной прикреплена изогнутая по ломаной винтовой линии металлическая лента 5, образующая многоугольный спиралевидный канал. На выходе из патрубка 1 установлен рассекатель в виде диска 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>з В 65 G 53/60

ГОСУДАРСТВЕЙ.ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ ч ° е

° ° °

° Е ° ° а ° Ф

° ° °

° ее

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4936298/11 (22) 12.05.91 (46) 23.02,93. Бюл. Ь 7 (71) Производственно-техническое и редприятие "Уралзнергочермет" (72) А.Б.Храмушин (56) Авторское свидетельство СССР

N. 1557029, кл. В 65 G 53/60, 1988. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ СЫ ПУЧЕГО МАТЕРИАЛА OT ТРАНСПОРТИРУЮЩЕГО ВОЗДУХА,,5U,, 1796567 А1 (57) Назначение: в системах пневматического транспортирования сыпучих материалов при подаче их в бункеры. Сущность изобретения: на вертикальном патрубке 1 жестко закреплена коническая обечайка 4, на внутренней поверхности которой одной стороной прикреплена изогнутая по.ломаной винтовой линии металлическая лента 5, образующая многоугольный спиралевидный канал. На выходе из патрубка 1 установлен рассекатель в виде диска 3. 2 ил.

1796567

3 4

Изобретение относится к пневмотр)нс- ей укреплен с помощью кронштейнов рассепорту сыпучих материалов и может быт ис- катель, поставленная цель достигается тем, пользовано при выгрузке материал в в что к внутренней поверхности конической бункера для отделения сыпучих матери;.лов обечайки присоединена одной стороной ме-.

" от транспортирующего газа на предпри ти- 5 таллическая лента, изогнутая по ломаной ях различных отраслей промышленности.. винтовой линии с образованием между ее

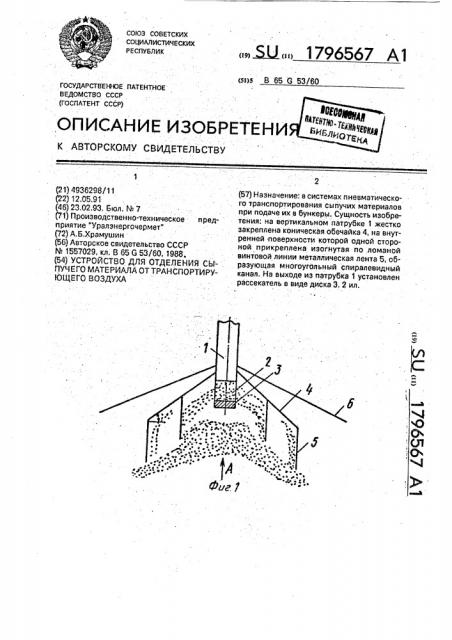

Наиболее близким по технической гущ- витками спиралевидного канала, а рассеканости к изобретению является устройство тель выполнен в виде диска, закрепленного для отделения сыпучего материала оттр нс- . на выходном конце патрубка на расстоянии портирующего воздуха, содержащее ве )ти- 1О от его торца, равном диаметру патрубка. кальный патрубокс жестко закрепленно 3 на На чертеже изображен продольный разнем конической обечайкой и укрепленный резустройства, на фиг.2 — видснизу. соосно на ней с помощью кронштейнов )Bc- Устройство для отделения сыпучего масекатель.. териалы от транспортирующего воздуха соИзвестное устройство позволяет о где- "5 держит патрубок 1, на конце которого. на лить транспортирующий газ от матери)ла, расстоянии равном диаметру патрубка,г, поно при условии, что материал не конта <ти- мощью кронштейнов 2 перпендикулярно . рует с устройством при заполнении бунке- . оси патрубка закреплен плоский диск 3. На ра. В противном случае происходит выходном конце патрубка с наружной сто. массовый выброс материала в аспирацнон- 2О роны жестко закреплена коническая обеную систему, что приводит к ее забиванию чайка 4, на внутренней поверхности и аварийной остановке, которой по периметру ее по винтовой ломаЦель предлагаемого изобретения — по- ной линии приварена металлическая лента вышение эффективности рабаты устро ст- 5, имеющая прямолинейныеучастки. Лента ва,: .. 25 5 приварена одной стороной к обечайке, Б устройстве, содержащем вертик, ль- таким образом, что образует спиралевидный патрубок с жестко закрепленной íà ем ., ный канал многоугольной формы. Устройстконической обечайкой, на которой соссно во установлено в бункере 6.

Формула изобретения

Устройство для отделения сыпучего материала от транспортирующего воздуха, содержащее вертикальный патрубок с же(тко закрепленной на нем конической обечай :ой .:и укрепленный соосно на ней с помощью кронштейнов рассекатель, о т л и ч а ю и. е ес я тем, что, с целью повышения зффек ивности, к внутренней поверхности конической обечайки присоединена одной стороной металлическая лента, изогнутая по ломаной винтовой линии с образованием между ее витками спиралевидного канала, а рассекатель выполнен в виде диска; закрепленного на выходном конце патрубка на расстоянии от его торца, равном диаметру . патрубка.

1796567

4ь8. Я

Составитель 3. Пургина

Техред М. Моргентал Корректор M. Андрушенко

Редактор Т, Куркова

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Заказ 627 Тираж - Подписное

ВХИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
