Устройство для фиксации груза на платформе

Устройство для фиксации груза на платформе

Иллюстрации

Показать все

Реферат



Назначение: для фиксации грузов при погрузо-разгрузочных работах. Сущность изобретения: устройство содержит два двуплечих рычага. Плечо каждого рычага, взаимодействующее с боковой поверхностью груза, снабжено шарнирно связанным с ним Г-образным звеном, имеющим на своем свободном конце ролик, а плечо рычага, взаимодействующее с основанием груза, выполнено Г-образным. 1 з.п. ф-лы, 2 ил.

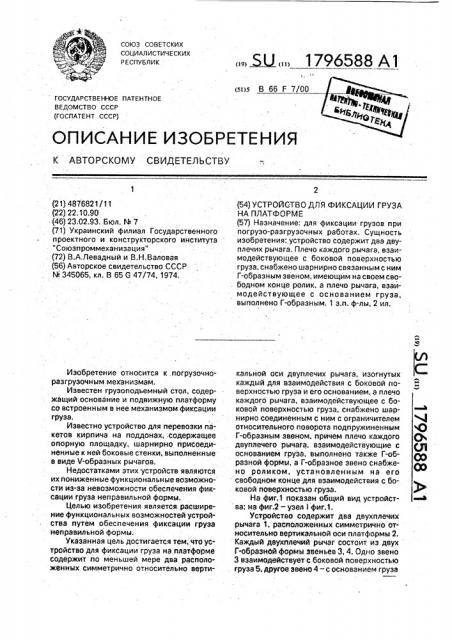

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s В

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4876821/11 (22) 22.10.90 (46) 23.02.93. Бюл. № 7 (71) Украинский филиал Государственного проектного и конструкторского института

"Союзпроммеханизация" (72) В.А.Левадный и В.Н,Валовая (56) Авторское свидетельство СССР

¹ 345065, кл. В 65 6 47/74, 1974.

Изобретение относится к погрузочноразгрузочным механизмам.

Известен грузоподъемный стол, содержащий основание и подвижную платформу со встроенным в нее механизмом фиксации груза.

Известно устройство для перевозки пакетов кирпича на поддонах,:содержащее опорную площадку, шарнирно присоединенные к ней боковые стенки, выполненные в виде Ч-образных рычагов.

Недостатками этих устройств являются их пониженные функциональные возможности из-за невозможности обеспечения фиксации груза неправильной формы.

Целью изобретения является расширение функциональных возможностей устройства путем обеспечения фиксации груза неправильной формы.

Указанная цель достигается тем, что устройство для фиксации груза на платформе содержит по меньшей мере два расположенных симметрично относительно верти„„5g „„1796588 А1 (54) YCTPOAGTBO ДЛЯ ФИКСАЦИИ ГРУЗА

НА ПЛАТФОРМЕ (57) Назначение: для фиксации грузов при погрузо-разгрузочных работах. Сущность изобретения: устройство содержит два двуплечих рычага. Плечо каждого рычага, взаимодействующее с боковой поверхностью груза, снабжено шарнирно связанным с ним

Г-образным звеном, имеющим на своем свободном конце ролик, а плечо рычага, взаимодействующее с основанием груза, выполнено Г-образным, 1 з.п. ф-лы, 2 ил. кальной оси двуплечих рычага, изогнутых каждый для взаимодействия с боковой поверхностью груза и его основанием, а плечо каждого рычага, взаимодействующее с боковой поверхностью груза, снабжено шарнирно соединенным с ним с ограничителем относительного поворота подпружиненным

Г-образным звеном, причем плечо каждого двуплечего рычага, взаимодействующие с основанием груза, выполнено также Г-образной формы, а Г-образное звено снабжено роликом, установленным на его свободном конце для взаимодействия с боковой поверхностью груза.

На фиг.1 показан общий вид устройства; на фиг.2 - узел! фиг.1.

Устройство содержит два двухплечих рычага 1, расположенных симметрично относительно вертикальной оси платформы 2.

Каждый двухплечий рычаг состоит из двух

Г-образной формы звеньев 3, 4. Одно звено

3 взаимодействует с боковой поверхностью груза 5. другое звено 4- с основанием груза

1796588

5. Звено 3 соединено со звеном 4 шарнирно посредством оси 6 и ограничителя относительного поворота 7, а также пружины 8, Звено 3 на свободном конце снабжено роликом 9.

Работает устройство следующим образом. При установке груза 5 на платформу 2 груз 5 своим основанием нажимает на конец звена 4, которое, утапливаясь, поворачивается на оси 6, заставляя при этом через пружину 8 прижаться ролик 9 звена 3 к боковой поверхности груза 5, чем и обеспечивается фиксация груза на платформе, Наличие ограничителя относительного поворота 7 не позволяет звеньям 3 и 4 "склад

Формул а и зоб ретен и я

1. Устройство для фиксации груза на платформе. содержащее по меньшей мере два расположенных симметрично относительно вертикальной оси двухплечих рычага, изогнутых каждый из взаимодействия с боковой поверхностью груза и его основанием, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных; возможностей устройства путем обеспечения фиксации груза неправильной формы, плечо каждого рычага, взаимодействующее с бодываться" и облегчает установку груза на платформу.

При съеме груза 4 груз захватывается захватом грузоподъемного средства (на фиг. не покззан) и в начале подъема давление груза на конец звена 4 снимается, двухплечий рычаг 1 под действием своего неуравновешенного веса пытается повернуться, давая возможность грузу беспрепятственно

10 подниматься. При этом ролик 9 обкатывает боковую стенку груза 5 и постепенно отходит от него, Предлагаемая конструкция устройства для фиксации груза на платформе проста по

15 конструкции и надежна в работе. ковой поверхностью груза, снабжено шарнирно соединенным с ним с ограничителем относительного поворота подпружиненным

Гобразным звеном, ричем плечо каждого двухплечего рычага, взаимодействующее с основанием груза, выполнено также Г-образной формы.

2;Устройство по п.1, отл ича ющеес я тем, что, с целью предотвращения повреждений поверхности груза, Г-образное звено снабжено роликом, установленным на его свободном конце для взаимодействия с боковой поверхностью груза.

1796588

Составитель В.Левэдный

Техред M.Mîðleíòàë - Корректор Н.Кешеля

Редактор

Производственно-издательский комбинат "Патент, F. Ужгород, ул,Гагарина, 101

Заказ 628 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
