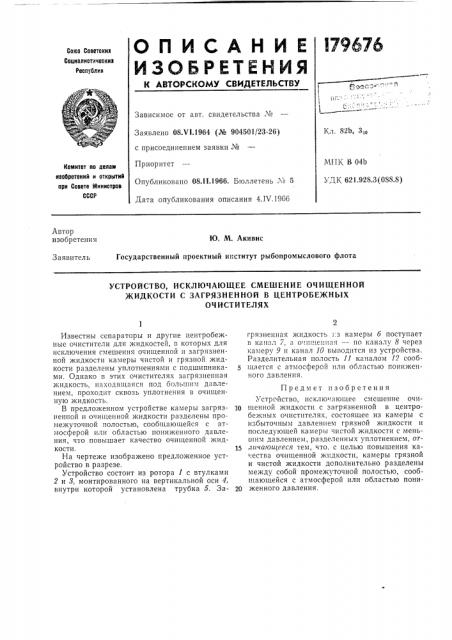

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

31о

Заявлено 08 т11.1964 (№ 904501/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 08.11.1966, Бюллетень № 5

Дата опубликования описания 4.IV.1966

МПК В 04Ь

УДК 621.928.3(OSS.8) Комитет по делам изобретеиий и открытий ори Совете Мииистров

СССР

Автор изобретения

Ю. М, Акивис

Государственный проектный институт рыбопромыслового флота

Заявитель

УСТРОЙСТВО, ИСКЛЮЧАЮЩЕЕ СМЕШЕНИЕ ОЧИЩЕННОЙ

ЖИДКОСТИ С ЗАГРЯЗНЕННОЙ В ЦЕНТРОБЕЖНЫХ

ОЧИСТИТЕЛЯХ

Известны сепараторы и другие центробежные очистители для жидкостей, в которых для исключения смешения очишенной и загрязненной жидкости камеры чистой и грязной жидкости разделены уплотнениями с подшипниками. Однако в этих очистителях загрязненная жидкость, находящаяся под большим давлением, проходит сквозь уплотнения в очищенную жидкость.

В предложенном устройстве камеры загрязненной и очищенной жидкости разделены IIpOмежуточной полостью, сообщающейся с атмосферой или областью пониженного давления, что повышает качество очищенной жидкости.

На чертеже изображено предложенное устройство в разрезе.

Устройство состоит из ротора 1 с втулками

2 и 3, монтированного на вертикальной оси 4, внутри которой установлена трубка 5. Загрязненная жидкость; 3 камеры б поступает в канал 7, а о.шцекная — по каналу 8 через камеру 9 и канал 10 выводится из устройства.

Разделительная полость 11 каналом 12 сообщается с атмосферой или областью пониженного давления.

Предмет изобретения

Устрсйство, нсключаюгцее смешение очи10 ниенной жидкости с загрязненной в центробежных очистителях, состоящее из камеры с избыточным давлением грязной жидкости и последующей камеры чистой жидкости с меньшкм давлением, разделенных уплотнением, отт5 zuvarouzeecs тем, что, с целью повышения ка.ества очищенной жидкости, камеры грязной и чистой жидкости дополнительно разделены между собой промежуточной полостью, сообшающейся с атмосферой или областью пони20 женного давления.

179676

/г

Составитель Воробьев

Редактор Н. С. Коган Техред А. А. Камышникова Корректоры: С. Н. Соколова и Л. В. Тгоняева

Заказ 710/18 Тираж 925 Формат бум. 60 ;90 /;- Объем 0,13 изд. л. Подписное

ЦИИИПИ Комитета го делам нзобретенн." и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
