Реферат

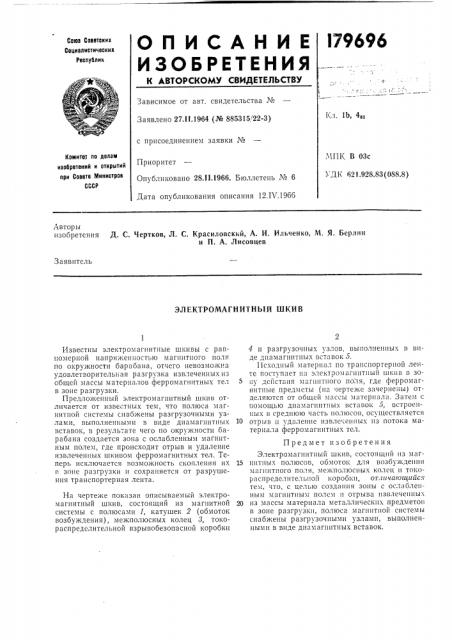

l79 696

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. Ib, 4з1

Заявлено 27.11.1964 (№ 885315, 22-3) с присоединением заявки №

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

ЧПК В 03с

3 Д1 621 928 83(088 8) Приоритет

Опубликовано 28.11.1966. Бюллетень № 6

Дата опубликования описания 12.IV.19бб

Авторы изобретения Д. С. Чертков, Л. С. Красиловский, А. И. Ильченко, M. Я, Берлин и П. А. Лисовцев

Заявитсль

ЭЛЕКТРОМАГНИТНЪ|й ШКИВ

Известны электромагнитные шкивы с равномерной напряженностью магнитного поля по окружности барабана, отчего невозможна удовлетворительная разгрузка извлеченных из общей массы материалов ферромагнитных тел в зоне разгрузки.

Предложенный электромагнитный шкив отличается от известных тем, что полюса:131 нитной системы снабжены разгрузочными узлами, выполненными в виде диамагнитных вставок, в резуль-,ате чего по окружности барабана создается зона с ослабленным магнитным полем, где происходит отрыв и удаление извлеченных шкивом ферромагнитных тел. Теперь исключается возможность скопления их

v, зоне разгрузки и сохраняется от разрушения транспортерная лента.

На чертеже показан описываемый электромагнитный шкив, состоящий из магнитной системы с полюсами 1, катушек 2 (обмоток возбуждения), межполюсных колец 3, токораспределительной взрывобезопасной коробки

4 и разгрузочных узлов, выполненных в виде диамагнитных вставок 5.

Исходный материал по транспортерной ленте поступает на электромаг1штнbl! шкив в зону дсйстыгя магнитного поля, где ферромагнитные предметы (на чертеже зачернены) отделяются от общей массы материала. Затем с похlоlцыо диамагнитных вставок 7, BcTpo(.HHI Ix в средшою часть 110;Iloco!3, осуществляется

10 отрыв и удаление извле-:енных из потока материала ферромагнитных тел.

Предмет изобретения

Электромагнитный шкив, состоящий нз маг15 нитных полюсов, обмоток для возбу ждении магнитного поля, межпол1осных колец и токораспределителыюй коробки, от.lu iarotuuuc« тем, что, с целью создания зоны с ослабленным магнитным полем и отрыва извлеченных

20 из массы материала металлических предметов в зоне разгрузки, полюса магнитной системы снабжены разгрузочными узлами, выполненными в виде диамапштных вставок.

О

00 оо

oo o о

00 оо

og оо о
