Четырехшарошечное колонковое долото

Четырехшарошечное колонковое долото

Иллюстрации

Показать все

Реферат

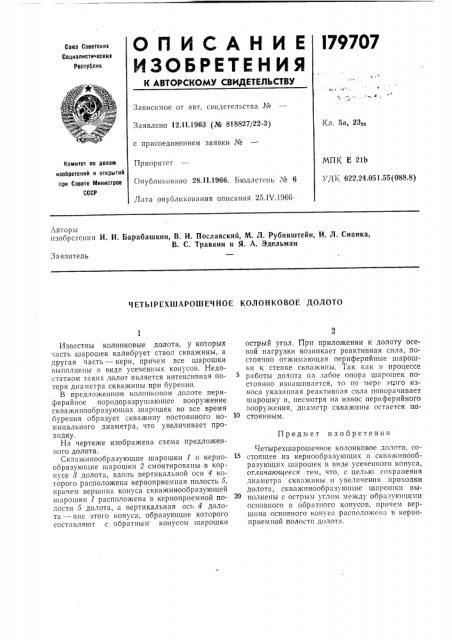

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

)79707

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 5а, 23„ .î

Заявлено 12.11.1963 (№ 818827/22-3) с присоединением заявки №

МПК Е 21b

УДК 622.24.051.55(088,8) Приори гет

Опубликовано 28.11.1966, Бюллетень № 6

Дата опубликования описания 25.IV.196G

Номитет IIO делам изобретений и открытий при Совете Министров

СССР

Авторы изобрстения И. И. Барабашкин, В. И. Пославский, М. Л. Рубинштейн, И. Л. Сианка, В. С. Травкин и Я. А. Эдельман

За явитель

Ч ЕТЪ! РЕХШАРОШ ЕЧ НОЕ КОЛОНКОВОЕ ДОЛОТО

Предмет изобретения

Известны колонковые долота, у которых часть шарошек калибрует ствол скважины, а другая часть — керн, причем все шарошки выполнены в виде усеченных конусов. Недостатком таких долот является интенсивная потеря диаметра скважины при бурении.

В предложенном колонковом долоте периферийное породоразрушающее вооружение скважипообразующих шарошек во все время бурения образует скважину постоянного номинального диаметра, что увеличивает проходку.

На чертеже изображена схема предложенного долота.

Скважинообразующие шарошки 1 и кернообразующие шарошки 2 смонтированы в корпусе 8 долота, вдоль вертикальной оси 4 которого расположена керноприемная полость 5, причем вершина конуса скважинообразующей шарошкп 1 расположена в керноприемной no"",oñTè 5 долота, а вертикальная ось 4 долота — вне этого конуса, ооразующие которого составляют с обратным конусом шарошки острый угол. Прп приложении к долоту осевой нагрузки возникает реактивная сила, постоячно отжимающая периферийные шарошки к стенке скважины. Так как и процессе работы долота на забое опора шарошек постоянно изнашивается, то ио мере этого износа указанная реактивная сила поворачивает шарошку и, несмотря на износ периферийного вооружения, диаметр скважины остается постоянным.

Четырехшарошечное колонковое долото, состоящее из кернообразующих и скважинообразующих шарошек в виде усеченного конуса, отличающееся тем, что, с целью сохранения диаметра скважины и увеличения IlpoxogIки долота, скважинообразующие шарошкп выполнены с острым углом между образующими основного и обратного конусов, причем вершина основного конуса расположена в керноприемной полости долота.

179707
