Устройство кодирования телевизионных сигналов

Устройство кодирования телевизионных сигналов

Иллюстрации

Показать все

Реферат



Использование: в технике телевидения для маскированной передачи телевизионных сигналов как в вещательном, так и в абонентном телевидении. Сущность изобретения: устройство содержит переключатель полярности сигналов 1, дискретизатор 2, инвертор 3, фильтр нижних частот 4, кодовый генератор 5, синхронизатор 6, рекурентный регистр сдвига 7, кодовый генератор 8. Повышение степени маскирования передаваемых сигналов достигается за счет увеличения случайности формирования последовательности сигналов кодовым генератором. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4930687/09 (22) 23.04,91 (46) 23,02.93. 6юл. N. 7 (72) В. В. Котенко, В. А. Замай, И, M. Вальчук и О.В.Даниленко (56) Авторское свидетельство СССР

N . 788442, кл. Н 04 К 7/16, 1979. (54) УСТРОЙСТВО КОДИРОВАНИЯ ТЕЛЕВИЗИОННЫХ СИГНАЛОВ (57) Использование: в технике телевидения для маскированной передачи телевизионÄÄ5UÄÄ 1797167 А1 ных сигналов как в вещательном, так и в абонентном телевидении. Сущность изобретения: устройство содержит перекл очатель полярности сигналов 1, дискретиэатор

2, инвертор 3, фильтр нижних частот 4, кодовый генератор 5, синхронизатор 6, рекурентный регистр сдвига 7, кодовый генератор 8. Повышение степени маскирования передаваемых сигналов достигается за счет увеличения случайности формирования последовательности сигналов кодовым генератором, 1 ил.

1797167

Изобретение относится к технике телевидения и может использоваться для маскированной передачи телевизионных сигналов как s вещательном. так и в абонентском телевидении, Формула изобретения

Устройство кодирования телевизионных сигналов, содержащее последовательно соединенные переключатель полярности сигнала изображения, первый вход которого является входом устройства, дискретизатор, второй вход которого соединен с первым выходом синхрогенератора, инвертор и фильтр нижних частот, выход которого является выходом устройства, кодовый генератор строк, включенный между вторым выходом синхрогенератора и вторым входом переключателя полярности сигнала изображения, и кодовый генератор отсчетов, выход которого соединен с вторым входом инвертора, о т л и ч а ю щ е е с я тем, что, с целью повышения степени маскирования передаваемых сигналов, в него введен рекурентный регистр сдвига, включенный между третьим выходом синхрогенератора и входом кодового генератора отсчетов.

Составитель И. Грацианская

Редактор М. Кузнецова Техред М.Моргентал Корректор С, Патрушева

Заказ 656 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101

Цель изобретения — повышение степени маскирования передаваемых сигналов изображения.

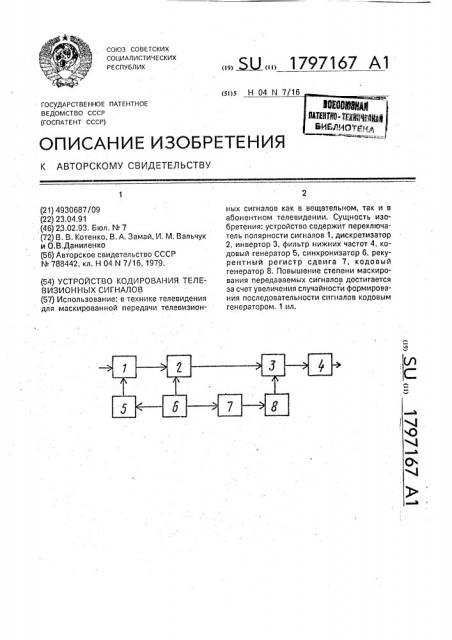

На чертеже представлена структурная схема устройства кодирования телевизионных сигналов..

Устройство кодирования телевизионных сигналов содержит переключатель полярности сигнала 1, дискретиэатор 2, инвертор 3, фильтр нижних частот (ФНЧ) 4, кодовый генератор 5, синхрогенератор 6, рекурентный регистр сдвига 7, кодовый генератор отсчетов 8.

Устройство кодирования телевизионных сигналов работает следующим образом: исходный видеосигнал поступает на вход переключателя полярности сигнала 1, управляемый кодовым генератором 5, подключенным к синхрогенератору 6. В переключателе полярности сигнала 1 происходит изменение полярности определенного числа строк в соответствии с кодом, вырабатываемым генератором 5, С выхода переключателя 1 видеосигнал поступает на

5 вход дискретизатора 2, в котором берутся отсчеты видеосигнала с частотой, равной или большей удвоенной верхней fry спектра исходного сигнала, С выхода дискретиэатора 2 отсчеты поступают на вход инвертора

10 3, управляемого кодовым генератором 8. Кодовый генератор 8 управляется рекурентным регистром сдвига 7, который подключен к синхрогенератору 6. В инверторе 3 отсчеты инвертируются в соответствии с кодом, вырабатываемым по закону, приближенному к случайному, кодовым генератором 8. С выхода инвертора 3 отсчеты видеосигнала поступает на вход ФНЧ 4 с частотой среза, равной верхней 1 р спектра

20 видеосигнала. С выхода ФНЧ 4 закодированный аналоговый видеосигнал поступает на вход устройства. Синхрогенератор 6

Обеспечивает синхронную работу кодового генератора 5, дискретизатора 2 и кодового генератора 8 через рекурентный регистр сдвига.
