Машина для контактной многоточечной сварки
Иллюстрации
Реферат
Использование: для многоточечной сварки плоских сеток. Сущность изобретения: верхние электроды установлены на концах коромысел, шарнирно закрепленных на концах двуплечего рычага перпендикулярно последнему. Рычаг шарнирно связан с приводом сжатия электродов. Электроды смонтированы с возможностью перемещения вдоль коромысел. 2 ил.

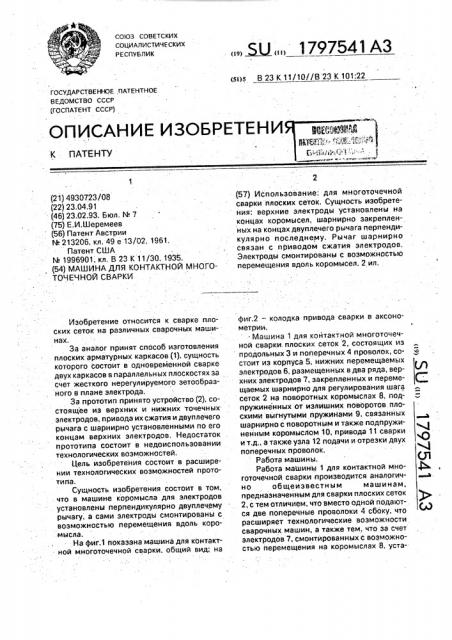

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ
К ПАТЕНТУ (21) 4930723/08 (22) 23.04.91 (46) 23.02.93. Бюл. N 7 (75) Е.И.Шеремеев (56) Патент Австрии
М 213206, кл. 49 е 13/02, 1961, Патент США
hb 1996901; кл, В 23 К 11/30, 1935. (54) МАШИНА ДЛЯ КОНТАКТНОЙ МНОГОТОЧЕЧНОЙ СВАРКИ
Изобретение относится к сварке плоских сеток на различных сварочных машинах, За аналог принят способ изготовления плоских арматурных каркасов (1). сущность которого состоит в одновременной сварке двух каркасов в параллельных плоскостях за счет жесткого нерегулируемого зетообразного в плане электрода.
За прототип принято устройство (2), состоящее иэ верхних и нижних точечных электродов, привода их сжатия и двуплечего рычага с шарнирно установленными по его концам верхних электродов, Недостаток прототипа состоит в недоиспользовании технологических воэможностей.
Цель изобретения состоит в расширении технологических воэможностей прототипа.
Сущность. изобретения состоит в том, что в машине коромысла для электродов установлены перпендикулярно двуплечему рычагу, а сами электроды смонтированы с возможностью перемещения вдоль коро.мысла.
На фиг.1 показана машина для контактной многоточечной сварки, общий вид; на,!Ж„, 1797541 АЗ
Электроды смонтированы с возможностью перемещения вдоль коромысел. 2 ил. фиг.2 — колодка привода сварки в аксонометрии.
- Машина 1 для контактной многоточечной сварки. плоских сеток 2, состоящих иэ продольных 3 и поперечных 4 проволок, состоит из корпуса 5, нижних перемещаемых электродов 6, размещенных в два ряда, верхних электродов 7, закрепленных и перемещаемых шарнирно для регулирования шага сеток 2 на поворотных коромыслах 8, подпружиненных от излишних поворотов плоскими выгнутыми пружинами 9, связанных шарнирно с поворотным и также подпружиненным коромыслом 10, привода 11 сварки и т.д„а также уэпа 12 подачи и отрезки двух поперечных проволок.
Работа машины.
Работа маШины 1 для контактной многоточечной сварки производится аналогично общеизвестным машинам, предназначенным для сварки плоских сеток
2, с тем отличием; что вместо одной подаются две поперечные проволоки 4 сбоку, что расширяет технологические возможности сварочных машин, а также тем, что за счет электродов 7, смонтированных с возможностью перемещения на коромыслах 8, уста1797541
3 новленных перпендикулярно двуплечему . водом 11, что в итоге уменьшает число прирычагу 10, производится сварка четырех то- водов и повышает технологические возможчек пересечения плоских сеток 2 одним при- ности машины 1 для сварки плоских сеток 2.
Составитель E,Шеремеев
Техред М.Моргентал Корректор И,Шулла
Редактор С.Кулакова Заказ 661 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб.. 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
Формула изобретения
Машина для контактной многоточечной сварки, содержащая верхние и соответствующие им нижние точечные электроды, при. вод сжатия электродов; шарнирно связанный с двуплечим рычагом, шарнирно установленные на концах рычага коромысла со смонтированными по их концам верхними электродами, от ли ч а ю ща я с я тем, что, с целью расширения технологических возможностей, коромысла установлены
:перпендикулярно двуплечему рычагу, а электроды смонтированы с возможностью перемещения вдоль коромысел.
