Способ скважинной гидродобычи

Способ скважинной гидродобычи

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и м6жетбы1ъ использовано прискважинной гидрободыче рассыпных полезных ископаемых . Сущность изобретения: способ включает вскрытие продуктивного горизонта нагнетательной и добычной скважинами, их обсадку, установку в них колонн труб, сбойку между скважинами по нижней границе продуктивного горизонта, гидроразмыв и подъем пульпы на поверхность. В момент снижения концентрации полезного ископаемого в пульпе для создания гидропневмоимпульса отсекают подачу рабочего агента в колонну труб нагнетательной скважины, соединяют с источником сжатого воздуха, затем перекрывают сечение, в момент повышения давления воздуха указанную колонну соединяют с трубопроводом нагнетания жидкости и выдавливают сжатый воздух, после чего прекращают нагнетание жидкости и подают рабочий агент. 3 ил. Ш

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s Е 21 .С 45/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ . СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

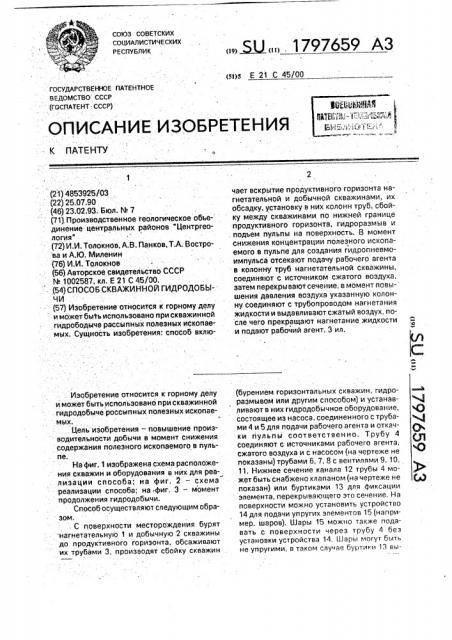

1 . (21) 4853925/03 .. (22) 2-5..07.90 (46) 23.02.93. Бюл. М 7 (71). Производственное геологическое o6beдинение центральных районов "Центргеология (72) И,И, Толокнов, А.В. Панков, Т.А. Вострова и А,Ю. Миленин (76) И,И. Толокнов (56) Авторское свидетельство СССР

М 1002587, кл. Е 21 С 45/00, (54) СПОСОБ СКВАЖИНКОЙ ГИДРОДОБЫЧИ (57) Изобретение относится к горному делу и может бысть использовано при скважинной гидрободыче рассыпных полезных ископаемых. Сущность изобретения: способ вклю.. Изобретение относится к горному делу и может быть MchoAb30BSH0 при скважин ной . гидродобыче рассыпных полезных ископаемых.

Цель изобретения — повышение производительности добычи в момент снижения содержания полезного ископаемого в пульпе.

На фиг, 1 изображена схема расположения скважин и оборудования в них для реа-. лизации способа; на фиг. 2 — схема реализации способа; на фиг. 3 — момент продолжения гидродобычи.

Способ осуществляют следующим образом. . С поверхности месторождения бурят нагнетательную 1 и добычную 2 скважины до продуктивного горизонта, обсаживают их трубами 3, производят сбойку скважин,, Ы,,1 797659 АЗ чает вскрытие продуктивного горизонта нагнетательной и добычной скважинами, их обсадку, установку в них колонн труб, сбойку между скважинами по нижней границе продуктивного горизонта, гидрораэмыв и подьем пульпы на поверхность. B момент снижения концентрации полезного ископаемого в пульпе для создания гидропневмоимпульса отсекают подачу рабочего агента в колонну труб нагнетательной скважины, соединяют с источником сжатого воздуха, затем перекрывают сечение, в момент повы- шения давления воздуха указанную колонну соединяют с трубопроводам нагнетания жидкости и выдавливают сжатый воздух, после чего прекращают нагнетание жидкости и подают рабочий агент. 3 ил. (бурением горизонтальных скважин, гидрораэмывом или другим способом) и устанавливают в них гидродобычное оборудование, состоящее из насоса, соединенного с трубами 4 и 5 для подачи рабочего агента и откачки пульпы соответственно. Трубу 4 соединяют с источниками рабочего агента, сжатого воздуха и с насосом (на чертеже не показаны) трубами 6, 7, 8 с вентилями 9. 10, 11. Нижнее сечение канала 12 трубы 4 может быть снабжено клапаном (на чертеже не показан) или буртиками 13 для фиксации элемента, перекрывающего это сечение, На поверхности можно установить устройство

14 для подачи упругих элементов 15 (например, шаров). Шары 15 можно также подавать с поверхности через трубу 4 без установки устройства 14, Шары могут бь ть не упругими, в таком случае буртики 13 вы3 1797659 4 полняют иэ упругого материала, Трубу 5 со- вырывается в забой, воздействуя на пласт в единяют с отстойником(на чертеже не пока- продуктивном горизонте, который возбужзан), Рабочим агентом может быть газ, дает и разрушает слой полезного ископаегазожидкостная смесь и др. мого, Таким образом восстанавливается

Трубу 4 соединяют с источником рабо- 5 содержание породы s пульпе и гидродобыча чего агента, для чего открывают вентиль 9 и . восстанавливается, В этот момент закрываначинают гидроразмыв сбоечного канала в ют вентиль 11, отсекая подачу жидкости, и сторонудобычойскважины2досоединения Открывают вентиль 9 для подачи рабочего сбоечного канала с затрубным пространст- агента, вом добычной скважины 2. Этот момент on- 10 Для повышения эффективности процес- ределяется по началу поступления пульпы са в скважину может быть опущен второй через трубу 5 в отстойник. Далее продолжа- элемент (фиг. 2), между которыми сжимаетют процесс гидродобычи. В момент сниже- ся гаэ, а элементы выдавливаются в скважиния содержания полезного ископаемого в ну жидкостью, поступающей через трубу 5 пульпе отсекают 15 8 случае неудовлетворительного по- . подачу рабочего агента в скважину 1 и от- ступления пульпы необходимого состава в . крывают вентиль 10для подачи сжатого воз- . трубу 5 повторяет процесс воздействия на духа, затем опускают в трубу 4 упругий пласт с определенной последовательности элемент 15, перекрывающий полностью се- дляувеличения расхода пульпы до заданной чение ее центрального канала. В момент 20 величины. Применениепредложенногоспоповыаения давления газа в канале, который соба йозволяет повысить производительопределяетсяпоприборам.установленным ность добычи, снизить затраты на на поверхности, канал сообщают с линией дорогостоящее оборудование высокогодавнагнетания жидкости, перекрывая вентиль ления, поскольку для воздействия на пласт .

10 и открывая вентиль 11. Поступающая в 25 в данном случае можно испольэовать обычканал жидкость сжимает газ и упругий зле- ное оборудование. Кроме того, исключаютмент. Далее жидкость выдавливает s сква- са дополнительные спусхо-подьемные жину упругий элемент под давлением и газ операции.

ЗО

Формула изобретения

Способ скважинной гидродобычи россыпных полезных ископаемых, включаю щий вскрытие продуктивного горизонта нагнетательной и добычной скважинами, их обсадку, установку колонн труб для подачи рабочего агента и отвода пульпы, обойму между скважинами по нижней границе продуктивного горизонта, гидроразмыв и подьем пульпы с эадайным содержанием полезного ископаемого на поверхность, отличающийся тем, что, с целью повышейия эффективности гидродобычи, в момент снижения содержания полезного ископаемого в пульпе отсекают подачу рабочего агента, соединяют колонну труб нагнетательной скважины с источником сжатого воздуха, перекрывают нижнее сечение указанной колонны труб, при повышении давления воздуха соединяют ее с трубопроводом для нагнетания жидкости, которой выдавливают сжатый воздух. после чего прекращают нагнетание жидкости и подают рабочий агент для гидроразмыва, 1797659 . Составитель Т. Вострова
