Устройство для определения изменения содержания нерастворенных газов в жидкости в элементах гидропривода

Устройство для определения изменения содержания нерастворенных газов в жидкости в элементах гидропривода

Иллюстрации

Показать все

Реферат



Сущность изобретения: измеряющее приспособление устанавливается параллельно элементу гидропривода и нагрузочному дросселю, который устанавливается последовательно за контролируемым элементом гидропривода, а дополнительный гидрораспределитель устанавливается параллельно элементу гидропривода, измеряющему устройству и нагрузочному дросселю, соединяя измеряющее устройство либо с элементом гидропривода, либо с нагрузочным дросселем. 1 ил.

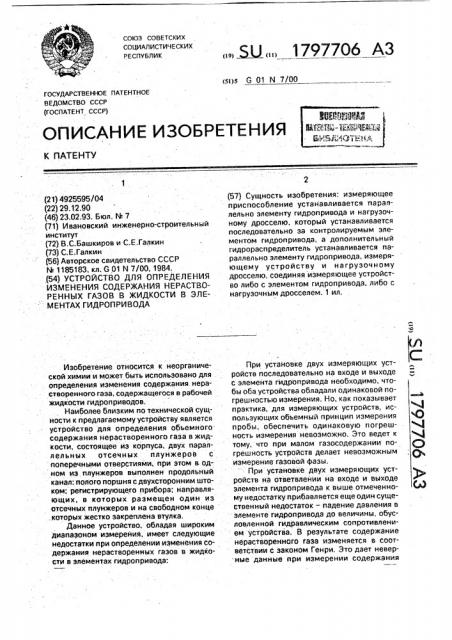

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s 6 01 N 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

1 (21) 4925595/04 (22) 29.12.90 (46) 23.02.93. Бюл, N. 7 (71) Ивановский инженерно-строительный институт (72) В,С,Башкиров и С.Е.Галкин (73) С.Е.Галкин (56) Авторское свидетельство СССР

N. 1185183, кл. 6 01 N 7/00, 1984, (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ИЗМЕНЕНИЯ СОДЕРЖАНИЯ НЕРАСТВОРЕННЫХ ГАЗОВ В ЖИДКОСТИ В ЭЛЕМЕНТАХ ГИДРОПРИВОДА

Изобретение относится к неорганической химии и может быть использовано для . определения изменения содержания. нерастворенного газа, содержащегося в рабочей жидкости гидроприводов.

Наиболее близким по технической сущности к предлагаемому устройству является устройство для определения объемного содержания нерастворенного газа в жидкости, состоящее из корпуса, двух параллельных отсечных плунжеров с поперечными отверстиями, при этом в одном из плунжеров выполнен продольный канал: полого поршня с двухсторонним штоком; регистрирующего прибора; направляющих, в которых размещен один из отсечных плунжеров и на свободном конце, которых жестко закреплена втулка, Данное устройство, обладая широким диапазоном измерения, имеет следующие недостатки при определении изменения содержания нерастворенных газов в жидкости в элементах гидропривода:

„„ Ы„„1797706 АЗ (57) Сущность изобретения: измеряющее приспособление устанавливается параллельно элементу гидропривода и нагрузочному дросселю, который устанавливается последовательно за контролируемым элементом гидропривода, а дополнительный гидрораспределитель устанавливается параллельно элементу гидропривода, измеряющему устройству и наг рузоч ному дросселю, соединяя измеряющее устройство либо с элементом гидропривода, либо с нагрузочным дросселем. 1 ил.

При установке двух измеряющих устройств последовательно на входе и выходе с элемента гидропрйвода необходимо, чтобы оба устройства обладали одинаковой погрешностью измерения. Но, как показывает практика, для измеряющих устройств, использующих объемный принцип измерения О пробы, обеспечить одинаковую погрешность измерения невозможно. Это ведет к тому, что при малом газосодержании по- () грешность устройств делает невозможным, О измерение газовой фазы.

При установке двух измеряющих устройств на ответвлейии на входе и выходе элемента гидропривода к выше отмеченно- 6д му недостатку прибавляется еще один существенный недостаток — падение давления в элементе гидропривода до величины, обусловленной гидравлическим сопротивлением устройства. В результате содержание нерастворенного газа изменяется в соответствии с законом Генри. Это дает неверные данные при измерении содержания

1797706 нерэстворенного газа в рабочей жидкости в элементе гидропривода.

Цель изобретения — повышение точности определения изменения содержания нерастворенных газов s жидкости в элементах гидропривода.

Поставленная цель достигается тем, что измеряющее приспособление устанавливается параллельно элементу гидропривода и нагрузочному дросселю. который устанавливается последовательно за контролируемым элементом гидропривода, а дополнительный гидрораспределитель устанавливается параллельно элементу гидропривода, измеряющему устройству и нагрузочному дросселю, соединяя измеряющее устройство либо с элементом гидроприводэ, либо с нагрузочным дросселем, t

На чертеже показано устройство для определения изменения содержания нерастворенных rasoa в жидкости в элементах гидропривода.

Устройство состоит из элемента гидропривода 1, измеряющего устройства 2, параллельно подсоединенного через распределитель 3 к элементу гидропривода и к нагрузочному дросселю 4, Формула изобретения

Устройство для оп ределения изменения содержания нерастворенных газов s жидкости в элементах гидропривода, включающее приспособление для измерения объема газа в отбираемой пробе, выполненное в виде корпуса. двух параллельных отсечных плунжеров с поперечными отверстиями и продольным каналом в одном из них, полого поршня с двусторонним штоком и регистриИзмерение газосодержания в элементе гидропривода производится предлагаемым устройством следующим образом.

При отборе пробы на входе в элемент

Б гидропривода вход измерительного устройства 2 соединяется через распределитель 3 со входом элемента гидропривода 1, а выход измерительного устройства 2 — с выходом элемента гидропривода 1.

10 При отборе пробы с выхода элемента гидропривода 1 вход измеряющего устройства 2 соединяется с выходом элемента гидропривода 1, а выход измеряющего устройства 2 — с выходом элемента гидро15 привода 1 через нэгрузочный дроссель 4.

Устройство обеспечивает высокую точность измерения, так кэк при отборе пробы со входа и выхода элемента гидропривода сохраняется неизменным перепад давле20 ния на контролируемом участке гидропривода, а согласно закону, характеризующему растворение газа в жидкости (закон Генри), именно давление является главным факто. ром, определяющим процесс растворения

25 (тепловой режим принимается установив. шимся); снижается погрешность измерения, так как используется один прибор для измерения газа на входе и выходе с элемента гидропривода.

30 рующего прибора, гидрорэспределитель и дроссель, о т л и ч а ю. щ е е с я тем, что. с целью повышения точности, дроссель размещен на выходе исследуемого элемента гидропривода, гидрораспределитель подсоединен к входу этого элемента, а также к входу и выходу дросселя, приспособлейие для измерения объема газа в отбираемой пробе ка входе и на выходе подсоединено к гидрораспределителю.

1797706

Составитель В.башкиров

Техред М.Моргентал Корректор A.Гереви

Редактор О,Стенина
