Узел натяжения для мембранного электромеханического преобразователя

Узел натяжения для мембранного электромеханического преобразователя

Иллюстрации

Показать все

Реферат



Использование; электромеханические преобразователи. Сущность изобретения: устройство содержит плоскую упругую мембрану 6, защемленную по периферии двумя скрепленными чашами 1, 3. одна из которых является кольцевой, опорой, а другая прижимным кольцом, причем кольцевая опора 1, прижимное кольцо 3 и мембрана 6 имеют в зоне ее защемления равномерно расположенные отверстия одинакового диаметра с введенными в них винтами-фиксаторами 5, концы которых выполнены в виде конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны , при этом центры отверстий в мембране сдвинуты к ее центру относительнб центров в кольцевой опоре 1 на величину I- I/2 /г 21, где I - толщина мембраны; /л - коэффициент Пуассона. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Н 04 R 7/20

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ф

l т т (21) 4954887/10 (22) 14.06.91 (46) 23,02.93. Бюл. М 7. (71) Харьковский институт инЖенеров городского хозяйства (72) В.Г.Корольков, Л.H.ØYòåíêî, М.С.Золотов и С.ИЯилипенко (73) Харьковский институт инженеров городского хозяйства (56) Авторское свидетельство СССР

f4 871344, кл. Н 04 и 7/20, 1980, (54)УЗЕЛ НАТЯЖЕНИЯДЛЯ МЕМБРАННОГО ЭЛЕКТРОМЕХАНИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ (57) Использование: алектромеханические преобразователи. Сущность изобретения: устройство содержит плоскую упругую мем„„5Q„„1797734 АЗ брану 6, защемленную по периферии двумя скрепленными чашами 1. 3, одна из которых является кольцевой опорой, а другая прижимным кольцом, причем кольцевая опора

1, прижимное кольцо 3 и мембрана 6 имеют в зоне ее защемления равномерно расположенные отверстия одинакового диаметра с введенными в них винтами-фиксаторами 5, концы которых выполнены в виде конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны, при этом центры отверстий в мембране сдвинуты к ее центру относительно центров в кольцевой опоре 1 на величину I< I/2 p 2l, где! — толщина мембраны; ,и — коэффициент Пуассона. 2 ил.

1797734

2,и

1/2,и, 50

Изобретение относится к электромеханическим преобразователям и предназначено для улучшения технических характеристик этих устройств путем задания упругой мембране, взаимодействующей с приложенной силой, заданной жесткости.

Известно устройство для натяжения мембраны, включающее кольцевую опору и фиксаторы с опорой, выполненные в виде секций, шарнирно связанных друг с другом с помощью втулок, снабженных цапфами, при этом через отверстие в каждой втулке перпендикулярно оси цапфы пропущен резьбовой конец фиксатора, другой конец которого снабжен вилкой и шарнирно скреплен с краем мембраны, В такой конструкции усилия, возникающие в опоре, передаются на фиксаторы при натяжении мембраны с помощью одного из них, что и обеспечивает равномерность натяжения.

Недостатком этого устройства является громоздкость и. сложность механизма, что затрудняет применение его в устройствах, где мембрана является элементом конструкции, образующей замкнутый герметичный объем.

Целью изобретения является упрощение конструкции, Указанная цель достигается тем, что периферийные части кольцевой опоры и прижимного кольца выполнены с отверстиями, число, диаметр и расположение которых соответствует числу, диаметру и расположению отверстий в мембране, при этом в отверстия прижимного кольца введены винты фиксаторы, концы которых выполнены в виде усеченных конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны, причем центры отверстий мембраны смещены к ее центру относительно центров отверстий кольцевой опоры и прижимного кольца на величину

Формула изобретения

Узел натяжения для мембранного электромеханического преобразователя, включающий плоские периферийные части прижимного кольца и кольцевой опоры с расположенной между ними плоской периферийной частью упругой мембраны, выполненной с симметрично расположенными по окружности отверстиями, и элевыбранную из соотношения

5 где I — толщина полотна мембраны; ,и — коэффициент Пуассона материала мембраны.

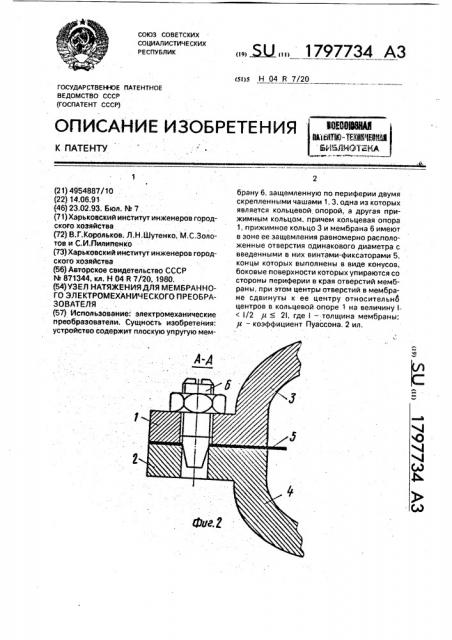

На фиг.1 представлен узел натяжения

10 мембраны, вид сверху; на фиг.2 — разрез

А-А на фиг,1, Узел натяжения для мембранного электромеханического преобразователя содержит плоские периферийные части 1, 2 прижимного кольца 3 и кольцевой опоры 4 с расположенной между ними плоской периферийной частью упругой мембраны 5, выполненной с симметрично расположенными по окружности отверстиями и винты20 фиксаторы 6, концы которых выполнены в виде усеченных конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны 5, защемленной между прижимным кольцом 3 и кольцевой опорой 4, которые стягиваются болтами 7.

B такой конструкции усилие, приложенное к винту-фиксатору 6 и действующее вдоль оси винта. радиально передается к

30 центру мембраны 5, через точку соприкосновения боковой поверхности конуса винтафиксатора 6 с краем отверстия со стороны периферии в мембране 5, отчего мембрана

5 натягивается.

Равномерное ввинчивание винтов фиксаторов 6 создает необходимое натяжение мембраны 5, а последующее затягивание болтов 7 обеспечивает защемление мембраны и герметизации объемов.

40 Это позволяет получать задаваемое на. чальное натяжение мембраны путем растяжения ее в радиальных направлениях, посредством взаимодействия со стороны периферии краев отверстий в мембране с конической поверхностью винтов-фиксаторов, усилиями винтов перемещаемых в отверстиях кольцевой опоры и прижимного кольца. менты натяжения мембраны, о т л и ч à юшийся тем, что. с целью упрощения конструкции, периферийные части кольцевой опоры и прижимного кольца выполнены с отверстиями, число, диаметр и расположение которых соответствует числу, диаметру и расположению отверстий в мембране, при этом в отверстия прижимного кольца введены винты-фиксаторы. концы которых выпол1797734

ФОГ

Составитель В.Корольков

Техред М.Моргентал Корректор Е.Пап п

Редактор

Заказ 671 Тираж Подписное

В НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 нены в виде усеченных конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны, причем центры отверстий мембраны. смещены к ее центру относительно центров отверстий кольцевой опоры и прижимного кольца на величину l/2 р, выбранную из соотношения где l — толщина полотна мембраны:

5,и — коэффициент Пуассона материала мембраны.
