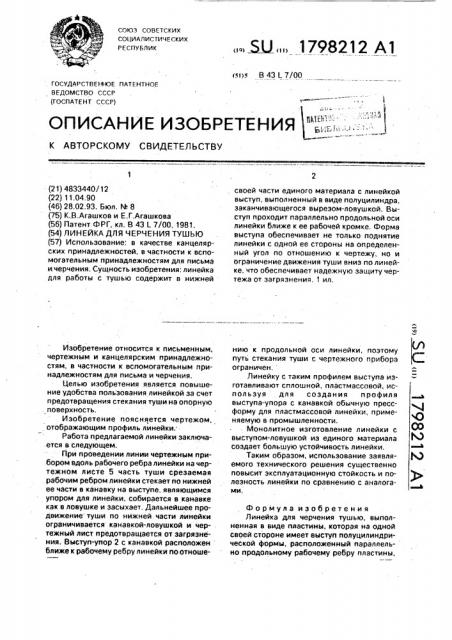

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s!)c В 43 L 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ПМЙ"- БЕБ1: "-"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4833440/12 (22) 11.04.90 (46) 28.02.93. Бюл. М 8 (75) К.В.Агашков и Е.Г.Агашкова (56) Патент ФРГ, кл. В 43 l 7/00, 1981. (54) ЛИНЕЙКА ДЛЯ ЧЕРЧЕНИЯ ТУШЬЮ (57) Использование: в качестве канцелярских принадлежностей, в-частности к вспомогательным принадлежностям для письма и.черчения. Сущность изобретения: линейка для работы с тушью содержит в нижней

Изобретение относится к письменным, чертежным и канцелярским принадлежностям, в частности к вспомогательным принадлежностям для письма и черчения.

Целью изобретения является повышение удобства пользования линейкой за счет предотвращения стекания туши на опорную . поверхность, Изобретение поясняется чертежом, отображающим профиль линейки, Работа предлагаемой линейки заключается в следующем, При проведении линии чертежным прибором вдоль рабочего ребра линейки на чертежном листе 5 часть туши срезаемая рабочим ребром линейки стекает по нижней ее части в канавку на выступе, являющимся упором для линейки, собирается в канавке как в ловушке и засыхает. Дальнейшее продвижение туши по нижней части линейки ограничивается канавкой-ловушкой и чер- . тежный лист предотвращается от загрязнения. Выступ-упор 2 с канавкой расположен ближе к рабочему ребру линейки по отноше,. !Ж„„1798212 Al своей части единого материала с линейкой выступ, выполненный в виде полуцилиндра, заканчивающегося вырезом-ловушкой, Выступ проходит параллельно продольной оси линейки ближе к ее рабочей кромке. Форма выступа обеспечивает не только поднятие линейки с одной ее стороны на определенный угол по отношению к чертежу, но и ограничение движения туши вниз полинейке, что обеспечивает надежную защиту чертежа от загрязнения. 1 ил. нию к продольной оси линейки, поэтому путь стекания туши с чертежного прибора ограничен.

Линейку с таким профилем выступа изготавливают сплошной, пластмассовой, используя для создания профиля выступа-упора с канавкой обычную прессформу для пластмассовой линейки, применяемую в промышленности.

Монолитное изготовление линейки с выступом-ловушкой из единого материала создает большую устойчивость линейки, Таким образом, использование заявляемого технического решения существенно повысит эксплуатационную стойкость и полезность линейки по сравнению с аналогами, Формула изобретения

Линейка для черчения тушью, выполненная в виде пластины, которая на одной своей стороне имеет выступ полуцилиндрической формы, расположенный параллельно продольному рабочему ребру пластины, 1798212

Составитель К,Агашов

Редактор М,Кузнецова, Техред M.Ìîðãåíòàë Корректор С.Пекарь

Заказ 744 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул. Гагарина, 101 отличающаяся тем, что, с целью повышения удобства в пользовании за счет предотвращения стекания туши на опорную поверхность, в выступе со стороны продольного рабочего ребра выполнена параллельная ему канавка, имеющая полукруглое поперечное сечение и образующая на выступе ловушку для сбора туши, стекающей по нижней стороне пластины, при этом выступ смещен в сторону продольного рабочего ребра пластины относительно ее продольной оси,
