Реферат



Использование: в способах нанесения рисунка.на изделие. Сущность изобретения; в качестве материала изделия используют дерево. 5 ил.

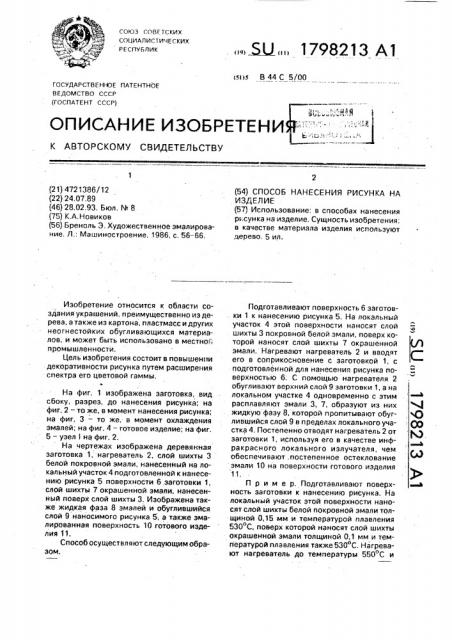

союз соВетских социАлистичЕских

РЕСПУБЛИК (я)5 В 44 С 5/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИ зом.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4721386(12 (22) 24.07.89 (46) 28,02.93. Бюл. ¹ 8 (75) К.А.Новиков (56) Бреноль Э, Художественное эмалирование, Л„Машиностроение, 1986, с, 56 — 66, Изобретение относится к области создания украшений, преимущественно из дерева, а также из картона, пластмасс и других неогнестойких обугливающихся материалов, и может быть использовано в местной промышленности.

Цель изобретения состоит в повышении декоративности рисунка путем расширения спектра его цветовой гаммы.

Ю

На фиг, 1 изображена заготовка, вид сбоку, разрез, до нанесения рисунка; на фиг. 2 — то же, в момент нанесения рисунка; на фиг. 3 — то же, в момент охлаждения эмалей; на фиг. 4 — готовое изделие; на фиг.

5 — узел 1: на фиг, 2, На чертежах изображена деревянная заготовка 1, нагреватель 2, слой шихты 3 белой покровной эмали, нанесенный на локальный участок 4 подготовленной к нанесению рисунка 5 поверхности б,заготовки 1, слой шихты 7 окрашенной эмали, нанесенный поверх слой шихты 3. Изображена также жидкая фаза 8 эмалей и обуглившийся слой 9 наносимого рисунка 5, а также эмалированная поверхность 10 готового изделия 11.

Способ осуществляют следующимобра„„. Ж„„1798213 А1 (54) СПОСОБ НАНЕСЕНИЯ РИСУНКА НА

ИЗДЕЛИЕ (57) Использование: в способах нанесения р(:;сунка на изделие. Сущность изобретения: в качестве материала изделия используют дерево. 5 ил.

Подготавливают поверхность 6 заготовки 1 к нанесению рисунка 5. На локальный участок 4 этой поверхности наносят слой шихты 3 покровной белой эмали, поверх которой наносят слой шихты 7 окрашенной эмали. Нагревают нагреватель 2 и вводят его в соприкосновение с заготовкой 1, с подготовленной для нанесения рисунка поверхностью 6; С помощью нагревателя 2 обугливают верхний слой 9 заготовки 1, а на локальном участке 4 одновременно с этим расплавляют эмали 3, 7, образуют из них жидкую фазу 8, которой пропитывают обуглившийся слой 9 в пределах локального участка 4, Постепенно отводят нагреватель 2 от заготовки 1, используя его в качестве инфракрасного локально о излучателя, чем обеспечивают . постепенное остеклование эмали 10 на поверхности готового изделия 11.

Пример. Подготавливают поверхность заготовки к нанесению рисунка. На локальный участок этой поверхности наносят слой шихты белой покровной эмали толщиной 0,15 мм и температурой плавления

530 С, поверх которой наносят слой шихты окрашенной эмали толщиной 0,1 мм и температурой плавления также 530 С. Нагревают нагреватель до температуры 550 С и

1798213

Формула изобретения фигЮ

Составитель К.Новйков

Редактор М,Кузнецова Техред М.Моргентал .Корректор С,Пекарь

Заказ 744 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 вводят его в соприкосновение с поверхностью заготовки, С помощью нагревателя обугливают верхний слой заготовки, образуют в ней рельефные углубления линии рисунка глубиной 0,2 мм, а на локальном участке одновременно с этим расплавляют эмалевую шихту, образуют из них жидкую фазу, которой пропитывают обуглившийся . слой заготовки в пределах локальйого участка. Постепенно отводят нагреватель от заготовки на расстояние в 35-50 мм, на котором в течение 60-90 с используют нагреватель в качестве инфракрасного локального излучателя, чем обеспечивают постепенное остеклавание эмали на поверхности готового изделия.

Способ нанесения рисунка на изделие, заключающийся в подготовке поверхности изделия, нанесении слоев эмалей на поверхность и последующих сушке, обжиге слоев эмалей и их остекловании, о т л и ч а ю щ и- . и с я тем, что, с целью повышения качества рисунка, в качестве материала. иэделия ис"0 пользуют дерево, одновременно с обжигом слоев эмалей осуществляют обугливание верхнего слоя поверхности иэделия в зоне нанесенных слоев эмалей, а обжиг последних проводят до образования жидкой фазы

15 для пропитывания ею обуглившегося верхнего слоя поверхности изделия.
