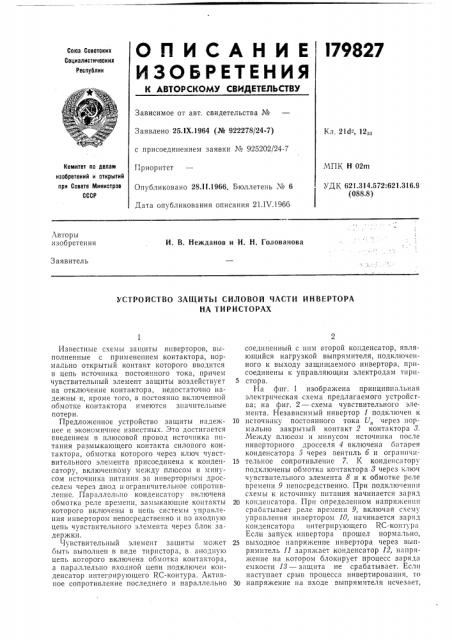

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.1Х.1964 (№ 922278/24-7) с присоединением заявки М 925202/24-7

21d- 12„

Ml IK Н 02m

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Приоритет

УД1, 621.314.572:621,316.9 (088.8) Опубликовано 28.1!.1966. Бюллетень № 6

Дата опубликования описания 21.IV.1966

Авторы изобретения

И. В. Нежданов и И. Н. Голованова

Заявитель

УСТРОЙСТВО ЗАЩИТЫ СИЛОВОЙ ЧАСТИ ИНВЕРТОРА

НА ТИРИСТОРАХ

Известные схемы загциты инверторов, выполненные с применением контактора, нормально открытый контакт которого вводится в цепь источника постоянного тока, причем чувствительный элемент защиты воздействует на отключение контактора, недостаточно надежны и, кроме того, в постоянно включенной обмотке контактора имеются значительные потери.

Предложенное устройство защиты надежнее и экономичнее известных. Это достигается введением в плюсовой провод источника питания размыкающего контакта силового контактора, обмотка которого через ключ чувствительного элемента присоединена к конденсатору, включенному между плюсом и минусом источника питания за инверторным дросселем через диод и ограничительное сопротивление. Параллельно конденсатору включена обмотка реле времени, замыкающие контакты которого включены в цепь системы управления инвертором непосредственно и во входную цепь чувствительного элемента через блок задержки.

Чувствительный элемент зашиты может быть выполнен в виде тиристора, в анодную цепь которого включена обмотка контактора, а параллельно входной цепи подключен конденсатор интегрирующего RC-контура. Активное сопротивление последнего и параллельно соединенный с ним второй конденсатор, являющийся нагрузкой выпрямителя, подключенного к выходу защищаемого инвертора, присоединены к управляющим электродам тири5 стора.

На фиг. 1 изображена принципиальная электрическая схема предлагаемого устройства; на фиг. 2 — схема чувствительного элемента. Независимьш инвертор 1 подключен к

10 источнику постоянного тока У„через нормально закрытый контакт 2 контактора 8.

Между плюсом и минусом источника после инверторного дросселя 4 включена батарея конденсатора б через вентиль б и ограничи15 тельное сопротивление 7. К конденсатору подключены обмотка контактора 8 через ключ чувствительного элемента 8 и к обмотке реле времени 9 непосредственно. При подключегпш схемы к источнику питания начинается заряд

20 конденсатора. При определенном напряжении срабатывает реле времени 9, включая схему управления инвертором 10, начинается заряд конденсатора интегрирующего RC-контура

Если запуск ипвертора прошел нормально, 25 выходное напряжение инвертора через выпрямитель 11 заряжает конденсатор 12, напряжение на котором блокирует процесс заряда емкости 18 — защита не срабатывает. Если наступает срыв процесса инвертирования, то

50 напряжение на входе выпрямителя исчезает, 179827

Предмет изобретения

Составитель С. Ситникова

Редактор П. А. Вербова Текред А. А. Камышникова

Корректоры: В. В, Крылова и Г. Е. Опарина

Заказ 841/5 Тираж 1225 Формат бум. 60><90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 конденсатор продолжает заряжаться, что приводит к включению чувствительного элемента и срабатыванию контактора 8. Инвертор отключается от источника питания, причем включение контактора блокируется нормально открытым контактом последнего.

1. Устройство защиты силовой части инвертора на тиристорах, в частности при дублировании силовых элементов с применением плавких вставок, содержащее силовой контактор и чувствительный элемент, отличающееся тем, что, с целью повышения экономичности и надежности, в плюсовой провод источника питания введен размыкающий контакт силового контактора, обмотка которого через ключ чувствительного элемента присоединена к конденсатору, включенному между плюсом и минусом источника питания за инверторным дросселем через диод и ограничительное сопротивление, причем параллельно конденсатору включена обмотка реле времени, замыкающие контакты которого включены в цепь системы управления инвертором непосредственно и во входную цепь чувствительного элемента через блок задержки.

2. Устройство по п. 1; отличающееся тем, что чувствительный элемент выполнен в виде тиристора, в анодную цепь которого включена обмотка контактора, а параллельно входной цепи подключен конденсатор интегрирующего gC-контура, причем активное сопротивление последнего и параллельно соединенный с ним второй конденсатор, являющийся нагрузкой выпрямителя, подключенного к выходу инвертора, присоединены между анодом и управляющим электродом тиристора.

Приоритет по п. 2 исчислять с 10 октября

1964 г. по заявке № 925202/24-7.
