Устройство для центрирования ленты конвейера

Устройство для центрирования ленты конвейера

Иллюстрации

Показать все

Реферат



Использование: устройство для центрирования грузонесущих лент в ленточных конвейерах. Сущность изобретения: устройств.0 содержит поворотную роликоопору с центром вращения. Дефлекторные ролики связаны кинематически с механизмом отслеживания ширины ленты, содержащим боковые ролики, Рама, на которой посредством рычагов установлены дефлекторные ролики, посредством тяги связана с поворотной роликоопорой.3 ил.

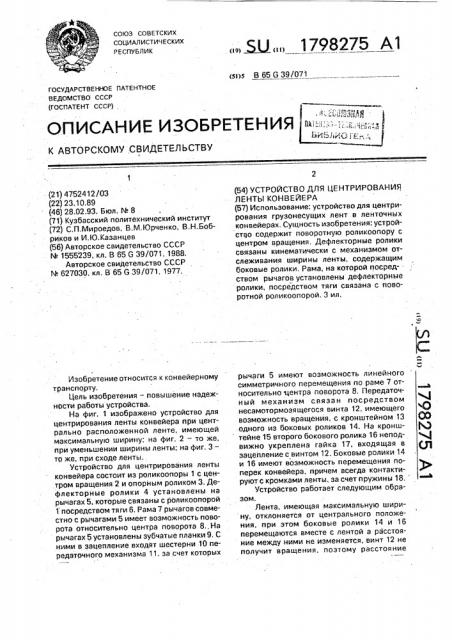

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 39/071

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ,СВИДЕТЕЛЬСТВУ (21) 4752412/03 (22) 23.10.89 (46) 28.02.93. Бюл. М 8 (71) Кузбасский политехнический институт (72) С.П.Мироедов, В.M.Þð÷åíêo, В,Н.Бобриков и И,K).Казанцев (56) Авторское свидетельство СССР

Ф 1555239, кл. В 65 6 39/071, 1988.

Авторское свидетельство СССР

N 627030, кл. B 65 G 39/071, 1977.

Изобретение относится к конвейерному транспорту.

Цель изобретения — повышение надежности работы устройства, На фиг, 1 изображено устройство для центрирования ленты конвейера при центрально расположенной ленте, имеющей максимальную ширину; на фиг. 2 — то же, при уменьшении ширины ленты; на фиг. 3— то же. при сходе ленты.

Устройство для центрирования ленты конвейера состоит из роликоопоры 1 с центром вращения 2 и опорным роликом 3. Дефлекторные ролики 4 установлены на рычагах 5, которые связаны с роликоопорой

1 посредством тяги 6. Рама 7 рычагов совместно с рычагами 5 имеет возможность поворота относительно центра поворота 8..На рычагах 5 установлены зубчатые планки 9. С ними в зацепление входят шестерни 10 передаточного механизма 11, эа счет которых

„„Я2„„1798275 А1 (54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ

ЛЕНТЫ КОНВЕЙЕРА (57) Использование: устройство для центрирования грузонесущих лент в ленточных конвейерах. Сущность изобретения: устройство содержит поворотную роликоопору с центром вращения, Дефлекторные ролики связаны кинематически с механизмом отслеживания ширины ленты, содержащим боковые ролики, Рама, на которой посредством рычагов установлены дефлекторные ролики, посредством тяги связана с поворотной роликоопорой. 3 ил. рычаги 5 имеют возможность линейного симметричного перемещения по раме 7 ото носительно центра поворота 8. Передаточный механизм связан посредством несамотормозящегося винта 12, имеющего Q возможность вращения, с кронштейном 13 ОО одного из боковых роликов 14. На кронш- ) тейне 15 второго бокового ролика 16 неподвижно укреплена гайка 17, входящая в (Л зацепление с винтом 12. Боковые ролики 14 и 16 имеют воэможность перемещения поперек конвейера, причем всегда контактируют с кромками ленты, за счет пружины 18, Устройство работает следующим образом.

Лента, имеющая максимальную ширину, отклоняется от центрального положения, при этом боковые ролики 14 и 16 перемещаются вместе с лентой а расстояние между ними не изменяется, винт 12 не получит вращения, поэтому расстояние

1798275 между дефлекторными роликами 4 также не изменится. Лента, воздействуя на дефлекторный ролик 4, развернет рычаги 5 вместе с рамой 7 относительно центра поворота 8, при этом роликоопора 1 развернется относительно центра 2 за счет тяги 6. Центрирующая сила, возникшая при перекосе роликоопоры 1, вернет ленту в исходное состояние. При уменьшении ширины ленты боковые ролики 14 и 16 сблизятся, пружина

18сожмется, винт 12, проходя по гайке 17, получит вращение, которое через передаточный механизм 11, шестерни 10 и зубчатые планки 9 сдвинет рычаги 5дефлекторных роликов 4. При увеличении ширины ленты расстояние между дефлекторными роликами 4 и опорными роликами 14 и 16 увеличится в такой же последовательности.

Формула изобретения

Устройство для центрирования ленты конвейера, включающее поворотную роликоопору, связанные с ней рычаги с дефлекторными роликами и механизм отслеживания ширины ленты, кинематически связанный с дефлекторными роликами, 5 о тличающееся тем,что,сцелью повышения надежности в его работе, механизм отслеживания ширины ленты выполнен в виде установленных с двух сторон перед дефлекторными роликами, по ходу ленты конвейера взаимно подпружиненных боковых роликов, а кинематическая связь механизма отслеживания с дефлекторными роликами выполнена в виде несамотормозящегося винта и гайки, связанных соответственно с боковыми роликами одной и . другой сторон, при этом несамотормозящийся винт кинематически связан с рычагами дефлекторных роликов, установленных с возможностью перемещения в направле20 нии, перпендикулярном продольной оси ленты конвейера..

1798275 иг.
