Реферат

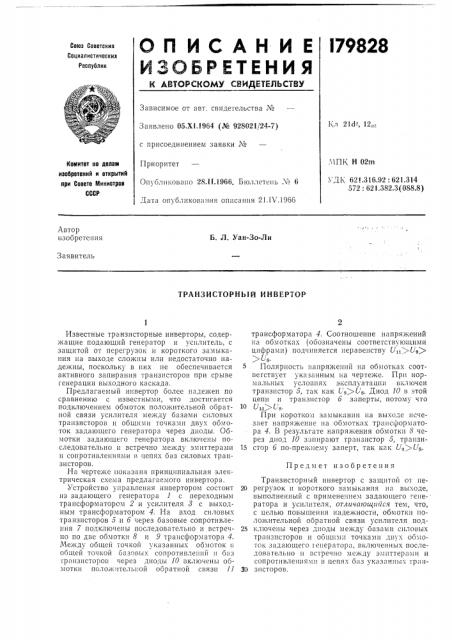

О П И С А Н И Е (79828

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Кл 21d -, 12„, Заявлено 05.Х1.1964 (Л 928021/24-7) с присоединением заявки №

МП1 Н 02m

Приоритет

Опубликовано 28.11.1966. Бюллетень ¹ 6

Дата опубликовл!!ия описания 21.1Ъ .1966

Комитет оо делам изобретений и открытий при Совете Министров

СССР

УДК 621,316.92: 621.314

572: 621.382.3(088.8) Автор изобретения

Б. Л. Уян-3о-Ли

Заявитель

ТРАНЗИСТОРНЬ1Й ИНВЕРТОР

Предмет изобретения

Известные транзисторные инверторы, содер>кащие подающий генератор и усилитель, с защитой от перегрузок и короткого замыкания на выходе сложны или недостаточно надежны, поскольку в иих не обеспечивается активного запирания транзисторов при срыве генерации выходного каскада.

Предлагаемый иивертор более надежен по сравнению с известными, что достигается подключением обмоток положительной обратной связи усилителя между базами силовых транзисторов и общими точками двух обмоток задающего генератора через диоды. Обмотки задающего генератора включены последовательно и встречно между эмиттерами и сопротивлениями в цепях баз силовых транзисторов.

На чертеже показана принципиальная электрическая схема предлагаемого инвертора.

Устройство управления инвертором состоит из задающего генератора 1 с переходным трансформатором 2 и усилителя 8 с выходным трансформатором 4. На вход силовых транзисторов 5 и б через базовые сопротивления 7 подключены последовательно и встречно по две обмотки 8 и 9 трансформатора 4.

Между общей точкой указанных обмоток li общей точкой базовых сопротивлений и блз транзисторов через диоды 10 включены обмотки пог!ож.1те !ь! ой обратной связи 11 трансформатора 4. Соотношение напряжений на обмотках (обозначены соответствующими

ЦИфРаМИ) ПОДЧИНЯЕТСЯ НЕРаВЕНСтВУ UII) Ьч)

) L g.

Полярность напряжений на обмотках соответствует указанным на чертеже. При нормальных условиях эксплуатации включен транзистор 5, так как 4)4. Диод 10 в этой цепи и транзистор б заперты, потому что

1о у ), з, При KopoTKoëi замыкании ня Вь!ходе IIc !езает напряжение на обмотках трансформатора 4. В результате напряжения обмотки 8 через диод 10 запирают транзистор 5, траизи15 стор б по-прежнему заперт, так кяк У,)С1з.

Транзисторный инвертор с защитой от ие20 регрузок и короткого замыкания нл выходе, выполненный с применением задающего генератора и усилителя, отличающийся тем, что, с целью повышения надежности, обмотки положительной обратной связи усилителя под25 ключеиы через диоды между оазамц силовых транзисторов и общими точками двух оомоток задающего i еиераторя, включенных последовательно Il встречно между эмиттерлми и сопротивлениями в цепях блз указанных трлн3!! зисторов.

179828
