Реферат



l7989I

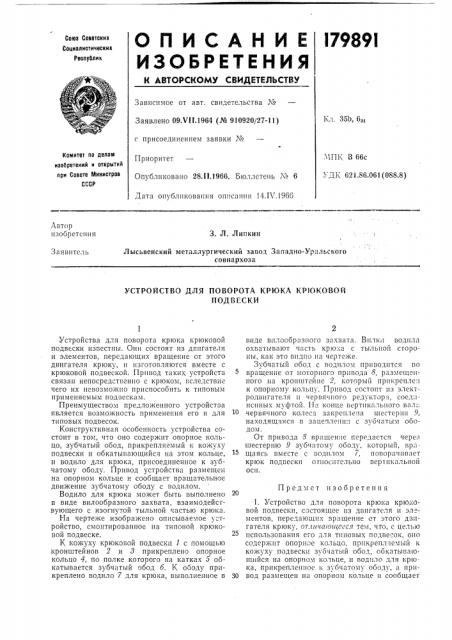

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09Х1I.1964 (№ 910920/27-11) с присоединением заявки №

Кл. 35Ь, 6эг

Комитет по делам изобретений и открытий при Совете йтинистрое

СССР, 31ПК В 66с

УДК 621.86.061 (088.8) Приоритет

Опубликовано 28.ll.1966, Бюллетень ¹ G

Дата опубликования оп 1сапия 14.IV.1966

Аьтор изобретения

3. Л. Липкин

Лысьвенский металлургический завод Западно-Уральского совнархоза

Заявитель

УСТРОЙСТВО ДЛЯ ПОВОРОТА КРЮКА КРЮКОВОЙ

ПОДВЕСКИ

Устройства для поворота крюка крюковой подвески известны. Они состоят из двигателя и элементов, передающих вращение от этого двигателя крюку, и изготовляются вместе с крюковой подвеской. Привод таких устройств связан непосредственно с крюком, вследствие чего их невозможно приспособить к типовым применяемым подзескам.

Преимуществом предложенного устройства является возможность применения его и для типовых подвесок.

Конструктивная особенность устройства состоит в том, что OHO содержит опорное кольцо, зубчатый обод, прикрепляемый к кожуху подвески и обкатывающийся на этом кольце, и водило для крюка, присоединенное к зубчатому ободу. Привод устройства размещен на опорном кольце и сообщает вращательное движение зубчатому ободу с водилом.

Водило для крюка может быть выполнено в виде вилообразного захвата, взаимодейсгвующего с изогнутой тыльной частью крюка.

На чертеже изображено описываемое устройство, смонтированное на типовой крюковой подвеске, К кожуху крюковой подвески 1 с помощью кронштейнов 2 и 8 прикреплено опорное кольцо 4, по полке которого на катках oo. катывается зубчатый обод б. К ободу прикреплено водило 7 для крюка, выполненное в виде вплообразного захвата. Вилк 1 водил 1 охватывают часть крюка с тыльной стороны, как это видно на чертеже.

Зубчатый обод с воднлом приводится во вращение от моторного привода 8, размещенного на кронштейне 2, которьш прикрепле:1 к опорному кольцу. Привод состоит пз электродвигателя и червячного редуктора, соед;1ncHHbIx м1 фтоп. Hа конце веРТ1!ка 1111010 13ал;; заиреn,ге11а InecTc .p!i11 9, находящаяся в зацепленн.1 с зубчатым ободом.

От привода 8 вращение передастся через шестерню 9 зубчатому ободу, который, вращаясь вместе с водилом г, погорачиваст крюк подвески относительно всрп1кальной оси.

Предмет изобретения

1. Устройство для поворота крюка крюковой подвески, состоящее из двигателя и элгзментов, передающих вращение от этого дзигателя крюку, от.гичагои1сесл тем, что, с целью использования его для типовых подве ок, 0110 содержит опорное кольцо, прикрепляемый к кожуху подвески зубчатый обод, обкатыгающнйся на опорном кольце, и вод. 10 для крю ка, прикрепленное к зуочатому ободу, а при30 вод размещен на опорном кольце и сообщаег

179891

Составитель A. Г. Новожилов

Редактор Л. В. Калашникова Тскред А, А. Камышникова Корректоры: О. Б. Тюрина и Д. Е. Марисич

Заказ 834/15 Тираж 1450 Формат бум. 60><90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, д. вращательное движение зубчатому ободу с водилом.

2. Устройство по и. 1, отличающееся тем, что водило для крюка выполнено в виде вилообразного захвата, взаимодействующего с изогнутой тыльной частью крюка.
