Реферат



Использование: очистка веществ кристаллизацией . Сущность изобретения: лопастной кристаллизатор, в котором скребки установлены на корпусе; а в лопастях пре- . дусмотрёны пазы для прохода скребков, вал. кристаллизатора выполнен полым. 1 з.п. фЛЫ , 1 ИЛ. . :.v: -. -

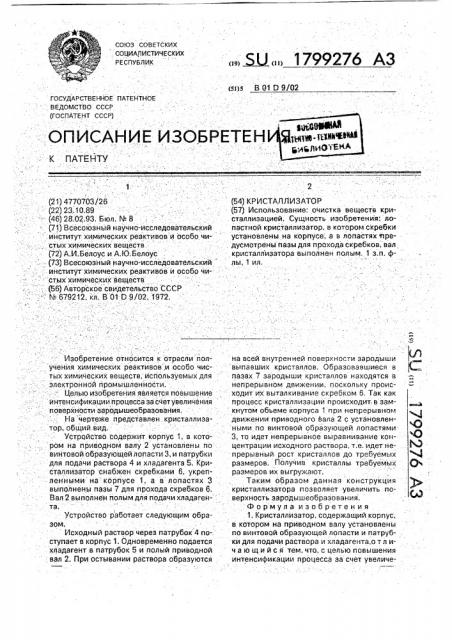

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 91 D 9/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

1 (21) 4770703/26 (22) 23.10,89 (46) 28,02;93. Бюл. ¹ 8

:. (71) Всесоюзный научно-исследовательский . ийститут химических реактивов и особо чистых химических веществ (72) А.И.Белоус и А.Ю; Белоус .: " (73) Всесоюзный научно-исследовательский институт химических реактивов и особо чистых химических веществ, (56} Авторское свидетельство СССР N. 679212, кл, В 01 0 9/02, 1972.

Изобретение относится к отрасли получения химических реактивов.и особо чис. тых химических веществ, используемых для электронной промышленйости, Целью изобретения является повышение интенсификаций процесса за счетувеличения поверхности зародышеобразования, На чертеже представлен.кристаллизатор, общий.вид.

Устройство содержит корпус 1, в котором на приводном валу 2 установлены по винтовой образующей лопасти 3, и патрубки для подачи раствора 4 и хладагента 5. Кристаллизатор снабжен скребками 6, укрепленными на корпусе 1, а в лопастях 3 выполнены пазы 7 для прохода скребков 6, Вал 2 выполнен йолым для подачи хладаген.. та.

Устройство работает следующим образом.

Исходный раствор через патрубок 4 поступает s корпус 1. Одновременно подается хладагент в патрубок 5 и полый приводной

: вал 2. При остывании раствора образуются,, ЯЦ,, 1799276 АЗ

2 (54) КРИСТАЛЛИЗАТОР (57) Использование, очистка веществ кристаллизацией, Сущность изобретения: лопастной кристаллизатор, в котором скребки установлены на корпусе, а в лопастях предусмотрены пазы для прохода скребков, вал кристаллизатора выполнен полым. 1 з,п. флы, 1 ил. на всей внутренней поверхности зародыши выпавших кристаллов. Образовавшиеся в пазах 7 зародыши кристаллов находятся в непрерывном движении, поскольку происходит их выталкивание скреаком 6, Так как процесс кристаллизации происходит- в замкнутом объеме корпуса 1 при непрерывном движении приводного вала 2 с установленными по винтовой образующей лопастями

3, то идет непрерывное выравнивание концентрации исходного раствора, т.е, идет непрерывный рост кристаллов до требуемых размеров, Получив кристаллы требуемых О размеров их выгружают, Таким образом данная конструкция кристаллизатора позволяет увеличить поBBpxHDcTI зародишаобразоаания .

Формула изобретения

1. Кристаллизатор, содержащий корпус, в котором на приводном валу установлены по винтовой образующей лопасти и патрубки для подачи раствора и хладагента.о т л ич а ю шийся тем, что, с целью повышения интенсификации процесса за счет увеличе- .

1799276

Составитель И,Рогачева

Техред М;Моргентал: .. Корректор M.Òêý÷

Редактор H.Êîëÿäà

Заказ 783 . Тираж " ::: .:: - : Подписное

ЦЙИИПИ Государственного комитета по изобретениям и открйтиям при ГКНТ СССР

1 13035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент.", r. Ужгород, ул.Гагарина, 101

3: . 4 ния поверхности зародышеобразования, 2. Кристаллцэатор iio пЛ, о т л и ч à е -. кристаллизатор снабжей скребками; укреп- шийся гем, что вал :выполнен полым для ленными на корпусе; а в лопастях выйолнб- подачи хладатента. ны пазы для. прохода скребков.
