Автоматическая линия для сварки плоских сеток

Автоматическая линия для сварки плоских сеток

Иллюстрации

Показать все

Реферат



Использование: для сварки плоских сеток на различных сварочных машинах. Сущность изобретения: линия содержит бухто держатели с проволоками, многоточечную сварочную машину, устройство подачи поперечной проволоки, ножницы для резки поперечной и продольной проволок,, устройство для зажима последних, прйемно-сбрасы ва ющее устройство и контейнё- ры для готовых сеток. Устройство для зажима продольной и поперечной проволок выполнено в виде соединенных между собой нижней и верхней траверс, причем последняя установлена с возможностью вбзвратнотпрступательнрго перемещения перпендикулярно плоскости основания. Устройство для зажима продольной и поперечной проволок содержит также отдельно закреплённые на верхней траверсе для двух проволок, а на нижней - по всей длине сетки зажимы. Захват для поперечной проволоки выполнен в виде ползунов, смонтированных с возможностью регулировочного перемещения вдоль оси подачи поперечной проволоки, Г-образных пластин, закрепленных на ползунах, и установленных на Г-образкЫх пластинёх с возможностью встречнб-направленнбго поворота зажимных элементов, соединенных между Собой посредством регулируемой пружины. 4-ил. : : . Л/ ..: .-. .-.. ..

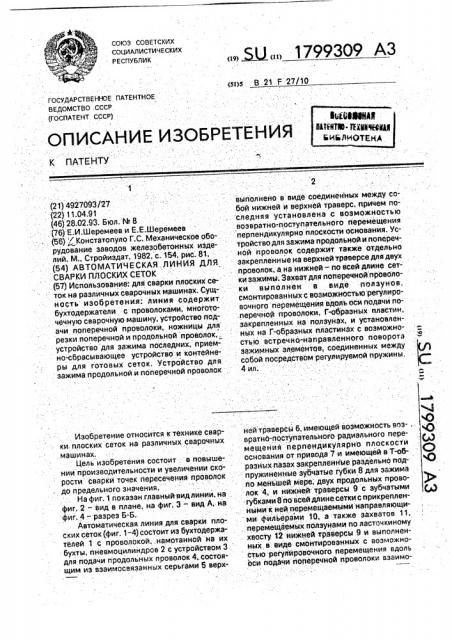

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,,>ДИ,ц, 1799309 АЗ (51)5 В 21 F 27/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО .СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

2 вйполнено в виде соединенных между собой нижней и верхней траверс. причем по(21) 4927093/27 (22) 11,04.91 (46) 28.02.93. Бюл, Q 8 ... следняя установлена с возможностью (76) E.È,Øåðåìååâ. и Е.Е.Шеремеев возвратно-.поступательного перемещения (56);. Констатопуло Г.С. Механическое обо-: перпендйкулярйо плоскости основания. Устройство для зажима продольной и поперечрудование заводов железобетонных изделий, М., Стройиздат, 1982, с. 154, рис. 81.: ной проволок содержит также отдельно (54) АВТОМАТИЧЕСКАЯ. ЛИНИЯ ДЛЯ. закрепленные на верхнейтраверседля двух

СВА КИ ПЛОСКИХ СЕТОК .проволок,.а на нижней - по всей длине сетки зажимы; Захват для поперечной проволоки выполнен в виде ползунов, (57) Использование . для сварки плоских сеток на различных сварочных машинах. Сущность изобретения: линия содержит смонтированных с возможностью регулиробухтодержатели с проволоками, многото- вочного перемещения вдоль оси подачи почечную сварочную машину, устройство под-- . перечной проволоки, Г-образных пластин, ачи поперечной проволоки, ножницы для закрепленных на ползунах, и установленрезки поперечной и продольной проволок,, ных на Г-образных пластинах с возможноустройство для зажима последних, прием- стью. встречно-направленного поворота но-сбрасывающее устройство и контейне- зажимных элементов, соединенных между ры для готовых сеток, Устройство для собой посредством регулируемой пружины

4 ил зажима продольной и поперечной проволок 4

Ж

Изобретение относится к технике свар- ней трзверсы 6, имеющей возможность воз- . ки. плоских сеток на различных сварочных вратно-поступательного радиального перемашйнах.. - . мещения перпендикулярно плоскости

Цель изобретения состоит в повыше- осйования от привода 7 и имеющей в Т-обнии производительности и увеличении ско- разных пазах закрепленные раздельно под- О рости сварки точек пересечения проволок: пружиненные зубчатые губки 8 для зажима до предельного значения, : ..по меньшей мерв; двух продольных проаоНафиг.1покаэанглавныйвидлинии,на . лок 4, и нйжней траверсы 9 с зубчатыми фиг. 2 — вид в плане, на фиг. 3 — вид А, на:губками8по всейдлинесеткисприкрепленфиг. 4 — разрез Б-Б.: - .. Ными к ней перемещаемыми направляющиАвтоматическая. линия для сварки пло- "ми фильерами 10, а также захватов 11, ских сеток (фиг. 1-4) состоит из бухтодержа-, перемещаемых ползунами по ласточкиному телей 1 с проволокой, намотанной на их . хвосту 12 йижней траверсы 9 и выполненбухты, пневмоцилиндров 2 с устройством 3 ных в виде смонтированных с возможнодля подачи продольных проволок 4, состоя- стью:.регулировочного перемещения вдоль щим из взаимосвязанных серьгами 5 верх.- оси подачи поперечной проволоки взаимо1799309 связанных пружиной сжатия 13 и прикрепленных к Г-образным пластинам с установкой на Г-образных пластинах с возможностью встречно-направленного поворота зажимных элементов 14 и 15 посредством осей 16 с регулировочными болтами дополнительно, — далее, сварочной многоточечной машины 17.с верхними 18 и нижними 19 электродами известного устройства 20 подачи поперечной проволоки 21 в захваты 11, состоящего из бухты 1 с поперечной проволокой 21, правильных роликов 22 и привода 23 с мерно-отрезным устройством, пневмоножниц 24 отрезки сеток 25, приемно-сбрасывающего устройства

26 и контейнера 27 приема сеток 25 в стопу, а также прочего известного вспомогательного оборудования по обслуживанию работы автоматической линии.

Автоматическая линия для сварки плоских сеток (фиг. 1-4) после настройки узлов и распределения проволок 4 и 21 по шагам сетки 25 с подведением концов под электроды 18, 19 сварочной машины 17 работает следующим образом.

В момент сжатия и сварки точек пересечения продольных проволок 4 с поперечной и роволокой 21, ходом приводов 2 назад возвращают устройство 3 в правую исходную позицию. при этом зажимные элементы 14 и 15 захвата 11 за счет пружин 13 и оси 16 раскрываются и освобождаются от поперечной проволоки 21. Регулировкой усилия ïðóжин 13 можнО добиться йезначительного усилия раЗъема зажимных элементов 14 и 15 и тем избежать волны в поперечной проволоке 21 между соседними вертикальными осями электродов 18 и 19. В это же время сварки производится подача поперечной проволоки 21 устройством 20 в приемные отверстия зажимных элементов 14 и 15 с ее отрезкой и после отхода верхних электродов 18 пневмоцилиндрами 2 производится подача вперед-влево устройства 3, подающего одновременно продольные проволоки

4 и поперечную проволоку 21 под электроды

18, 19 сварочной машины 17 с последующим циклом сварки точек пересечения проволок

4 и 21 сетки 25, проходящей между ножами пневмоножниц 24 и скользящей по приемным уголкам приемно-сбрасывающего устройства 26.

После сварки требуемой длины сетки 25 она пневмоножницами 24 отрезается и устройством 26 сбрасывается в приемный контейнер 27, работа автоматической линии идет беспрерывно, и в случае окончания проволоки 4 или 21 в бухтах бухтодержателей 1 они заменяются новыми, как и контей.нер 27 при наполнении его сетками 25.

Ф.ормула изобретения

Автоматическая линия для сварки плоских сеток, содержащая установленные на основании бухтодержатели с продольной и поперечной проволоками, многоточечную сварочную машину, устройство подачи поперечной проволоки, ножницы для резки поперечной и продольной проволок; приемно-сбрасывающее устройство и контейнеры для готовых сеток, отличающаяся тем, что, с целью повышения производительности за счет одновременной подачи продольной и поперечной проволок в зону сварки и увеличения скорости сварки точек пересечения проволок до предельного значения, она снабжена устройством для зажима продольной и поперечной проволок с приводом в виде пневмоцилиндров, выполненным в виде соединенных между собой верхней и нижней траверс, причем верхняя траверса смонтирована с возможностью возвратнопоступательного радиального перемещения перпендикулярно плоскости основания, захвата для продольных проволок, имеющего отдельно закрепленные на верхней траверсе для зажима по меньшей мере двух проволок, а на нижней траверсе для зажима продольных проволок по всей длине сетки зубчатые губки, захвата для поперечных проволок, выполненного в виде смонтированных с возможностью регулировочного перемещения вдоль оси подачи поперечной проволоки по направляющим ползунов, закрепленных на последних Г-образных пластинах и установленных на Г-образной пластине посредством осей с возможностью встречно-направленного поворота вокруг них зажимных элементов для поперечной проволоки, связанных между собой с помощью регулируемой пружины, при этом направляющие для ползунов выполнены в виде соединения типа "ласточкин хвост".

1799309

ФЯЫ

1799309

Составитель Е. Шеремеев
