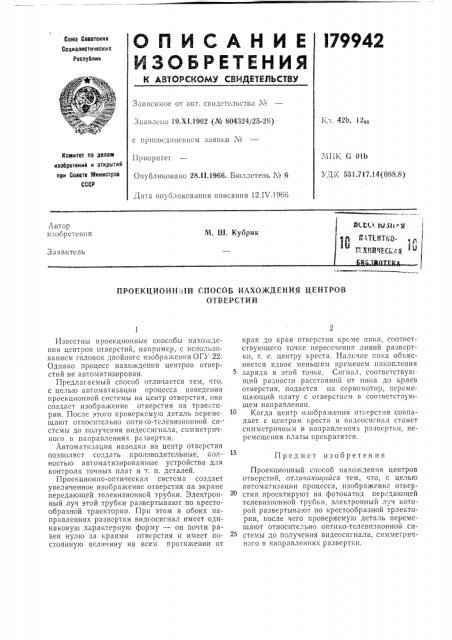

Союз Советских

Социалистических

Республик

Зависпмос от авт. свидетельства М

Кл. 42Ь, 1203

Заявлено 19.Х1.1962 (Л»а 804324/25-28) с Г1р!!сос 1,ппепием заявки .\"

Комитет по делам изобретений и открытий при Совете Министров

СССР."П1К 6 01Ь

УДХ 531.717.14(088.8) Г!риоритет

Опубликовано 28.!!.1966. Бюллетень Я 6

Дата опубликования описания 12.1V.1966

Лвтор изобретения

M. M. Кубрик

Заявитель

ПРОЕКЦНОИН з!Й СПОСОБ НАХОЖДЕНИЯ ЦЕНТРОВ

OTB EPCTH Й

Предмет изобретен ия

Известны проекционные способы нахождения центров отверстий, например, с пспользова и ием головок двойного изобр ажени я ОГУ-22.

Однако процесс нахождения центров отверстий не автоматизирован.

Предлагаемый способ отличается тем, что, с целью автоматизации процесса наведения проекционной системы на центр отверстия, она создаст изображение отверстия на траектории. После этого проверяемую деталь перемещают относительно оптико-телевизионной системы до получения видеосигнала, симметричного в папраглениях развертки.

Лвтоматпзация наводк;! на центр отверстия позволяет создать производительные, полностьго автог1атизированные устройства для контроля точных плат и т. п. деталей.

Проекционпо-оптическая система создает увеличенное изображение отверстия на экране передающей телевизионной трубки. Электронный луч этой трубки развертывают по крестообразной траектории. При этом в обоих направлениях развертки видеосигнал имеет одинаковую характерную форму — он почти равен нулю за краями отверстия и имеет постоянную величину на всем протяжении от края до 1"рая отвергTttH кроме пика, соответствующего точке пересечеьи!я линий развертки, т. е. центру креста. Наличие пика объясняется вдвое меньшим временем накопления заряда в этой точке. Сигнал, соответствую щпй разности расстояний от пика до краев отверстия, подается на сервомотор, перемещающий плату с отверстием в соответствующем направлении.

10 Когда центр изображения от1»ерстия совпадает с центром креста и видеосигнал станет симметричным в направлениях развертки, перемещения платы прекратятся.

Проекционный способ нахождения центров отверстий, от,гикпгощпйся тем, что, с целью автоматизации процесса, изображение отверстия проектируют на фотокатод передающей телевизионной трубки, электронный луч которой развертывают по крестообразной траектории, после чего проверяемую деталь перемещают относительно оптико-телевизионной системы до получения видеосигнала, симметричного в направлениях развертки.
