Реферат



Изобретение относится к машиностроению и предназначено для применения в различных механизмах с цилиндрическими спиральными пружинами. Цель изобретения - расширение диапазона нагружёния. Это достигается выполнением механизма регулирования жесткости пружины в виде гайки с внутренней и наружной резьбами, контактирующими с витками пружины и с резьбой на корпусе. Перемещение гайки относительно корпуса вызывает изменение Количества рабочих витков пружины, изменяя ее жесткость, что позволяет изменять как крутизну характеристики нагружёния объекта, так и асимметрию Цикла его нагру1 жения. 1 з.п. ф-лы, 2 ил.

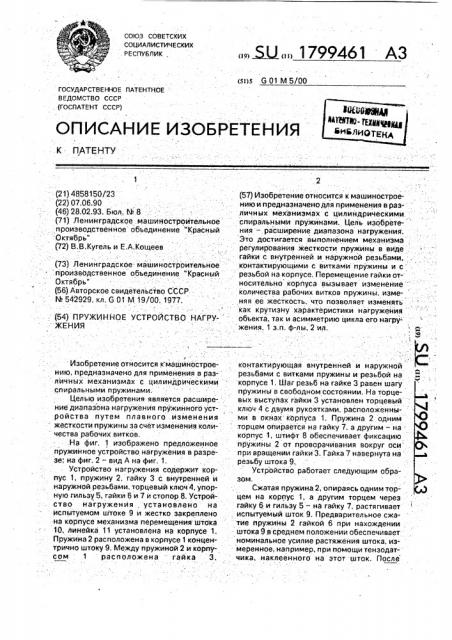

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .РЕСПУБЛИК

„.,5U „1799461 А3 (я)5 G 01 M 5/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

1 (21) 4858150/23 (22) 07.06.90 (46) 28,02.93. Бюл. bb 8 (71) Ленинградское машиностроительное производственное объединение "Красный

Октябрь" (72) В.В.Кугель и Е.А,Кощеев (57) Изобретение относится к машиностроению и предназначено для применения в различных механизмах с цилиндрическими спиральными пружинами. Цель изобретения — расшйрение диапазона нагружения.

Это достигается выполнением механизма регулирования жесткости пружины в виде . гайки с внутренней и наружной резьбами, койтактирующими с витками пружины и с резьбой на корпусе. Перемещение гайки относительно корпуса вызывает изменение количества рабочих витков пружины, изме- няя ее жесткость, что позволяет изменять как крутизну характеристики нагружения объекта, так и асимметрию цикла его нагружения. 1 з.п. -лы, 2 ил.

i (73) Ленинградское машиностроительное

: производственное объединение "Красный

Октябрь" (56) Авторское свидетельство СССР

М 542929, кл. G 01 M 19/00, 1977. (54) ПРУЖИННОЕ УСТРОЙСТВО НАГРУЖЕНИЯ

Ф

Р

Изобретениеотносится кмашинострое- контактирующая внутренней и наружной нию, предназначено для применения в раз- . резьбэми с витками пружины и резьбой на

ЪуФ личных механизмах с цилиндрическими . корпусе 1, Шаг резьб на гайке 3 равен шагу спиральными пружинами, : пружины в свободном состоянии. На торцеЦелью изобретения является расшире- вых выстуйэх гайки 3 установлен торцевый ние диапазона нагружения пружинного уст- ключ 4 с двумя рукоятками, расположенныройства путем плавного изменения ми в окнах корпуса 1. Пружина 2 одним — жесткости пружины за счет изменения коли- торцем опирается на гайку 7, а другим — нэ: чества рабочих витков, . корпус 1, штифт 8 обеспечивает фиксацию .На фиг. 1 изображено предложенное пружины 2 от проворачивания вокруг оси . пружинное устройство нагружения в разре- при вращении гайки 3. Гайка 7 навернута на зе; на фиг. 2 — вид А на фиг. 1, резьбу штока 9.

Устройство нагружения содержит кор- Устройство работает следующим обрапус 1, пружину 2, гайку 3 с внутренней и зом. наружной резьбами, торцевый ключ 4, упор- . Сжатая пружина 2, опираясь одним торнуюгильзу5, гайкиби7истопор8.Устрой- цем на корпус 1, а другим торцем через ство нагружения, установлено на гайку 6 и гильзу 5 — на гайку 7, растягивает испытуемом штоке 9 и жестко закреплено, испытуемый шток 9. Предварительное сжана корпусе механизма перемещения штока тие пружины 2 гайкой 6 при нахождении

10, линейка 11 установлена на корпусе 1. штока9всреднем положении обеспечивает

Пружина 2 расположена в корпусе 1 концен- номинальное усилие растяжения штока, изтрично штоку 9, Между пружиной 2 и корпу- меренное, например, при помощи тензодэтсом 1 расположена гайка 3, чика, наклеенного на этот шток. После

1799461 совершения нескольких пробных ходов штока 9 (при помощи механизма в корпусе

10) около среднего положения производится измерение усилия на штоке в крайних точках его хода. Если значение переменной составляющей усилия на штоке меньше (больше) требуемого, следует увеличить (уменьшить) жесткость пружины 2, Делается это посредством уменьшения (увеличения) количества рабочих витков пружины 2 путем наворачивания гайки 3 на витки пружины торцевым ключом 4 в соответствующую сторону, при этом пружина 2 должна находиться в свободном состоянии (несжатом). При переходе на другой режим испытания указанная регулировка повторяется для других параметров испытаний. После настройки устройства нагружения производится испытание штока; Для удобства последующих настроек устоойства нагружения на корпусе

1 вблизи окна расположена линейка 11; ориентируя по ее шкале торец гайки 4, Можно быстро настроить требуемую жесткость пружины, используя данные предыдущих настроек, Положительный технико-экономиче скйй эффект от использования предлагаемого устройства нагружения достигается за счет расширения диапазона регулировки нагружения, возможности применения одной пружины для нескольких различных по крутизне характеристик нагружения испытуемого объекта, введения несложного механизма регулировки жесткости пружины, включающего специальную гайку с резьбами на внутренней и наружной поверхностях

"0 и торцевый ключ для поворота гайки.

Формула изобретения

1, Пружинное устройство нагружения, содержащее корпус с цилиндрической пружиной, контактирующей с упором, и механизм регулирования жесткости пружины, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона нагружения, механизм регулирования жесткости пружины выполнен в виде гайки с внутренней и на20 ружной резьбами, контактирующими соответствейно с витками пружины и резьбой на корпусе, 2, Устройство по и. 1, о т л и ч а ю щ е ес я тем, что механизм регулирования жест25 кости пружины снабжен торцевым гаечным ключом с ручками, а корпус выполнен с отверстиями для ручек ключа, 1799461

Составитель В. Кугель

Техред M.Ìoðãåíòàë Корректор Н. Ревская

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 793 Тираж, Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
