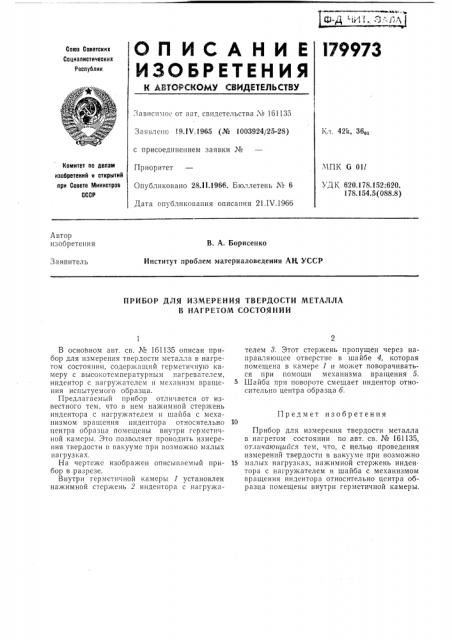

ОП ИСАНИ Е l79973

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое DT авт. свидетельства № 161135

3 а явл епо 19.1V.1965 (№ 1003924/25-28) с присоединением заявки №

Приоритет

Опубликовано 28.11.1966. Бюллетень М 6

Дата опубликования описания 21.IV.1966

1;л. 42k 36ст

Комитет по делам изобретений и открытий при Совете Министров

СССР,ЧПК G 011

УДK 620.178.152:620.

178.154.5(088.8) Автор изобретения

В. А, Борисенко

Институт проблем материаловедения АН, УССР

Заявитель

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ METAJIJIA

В НАГР ЕТО!Ч СОСТОЯ Н И И

Предмет изобретения

В основном авт. св. № 161135 описан прибор для измерения твердости металла в нагретом состоянии, содержащий герметичную камеру с высокотемпературным нагревателем, индентор с пагружатслем и механизм вращения испытуемого образца.

Предлагаемый прибор отличается от известного тем, что в нем нажимной стержень индентора с нагружателем и шайба с механизмом вращения индептора относительно центра образца помещены внутри герметичной камеры. Это позволяет проводить измерения твердости в вакууме при возможно малых нагрузках.

На чертеже изображен описываемый прибор в разрезе.

Внутри герметичной камеры 1 установлен нажимной стержень Z индентора с нагружателем 8. Этот стержень пропущен через направляющее отверстие в шайбе 4, которая помещена в камере 1 и может поворачиваться при помощи механизма вращения 5.

Шайба при повороте смещает индентор относительно центра образца б.

Прибор для измерения твердости металла в нагретом состоянии по авт. св. № 161135, отличающийся тем, что, с целью проведения измерений твердости в вакууме при возможно

15 малых нагрузках, нажимной стержень индентора с нагружателем и шайба с механизмом вращения индентора относительно центра образца помещены внутри герметичной камеры.

379973
