Реферат



Использование: стопорение цепи в подъемно-транспортной технике. Сущность изобретения: замок для цепи содержит кор- Курпуе с продольным сквозным пазом, выполненным по контуру поперечного сечения цепи, в котором размещена цепь, шарнирно прикрепленные к корпусу и кинематически связанные между собой рычаги, установленные с возможностью взаимодействия со звеньями цепи, 2 ил.

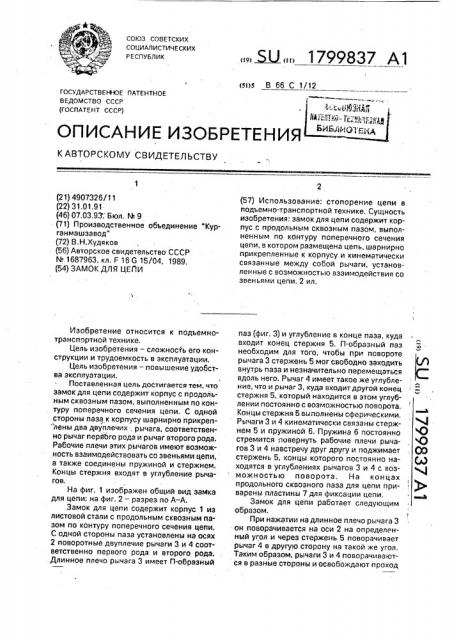

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 66 С 1/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4907326/11 (22) 31.01.91 (46) 07.03.93 . Бюл. М 9 (71) Производственное объединение "Курганмашзавод" (72) В.Н.Худяков (56) Авторское свидетельство СССР

М 1687963, кл. F 16 G 15/04, 1989. (54) ЗАМОК ДЛЯ ЦЕПИ

Изобретение относится к подъемнотранспортной технике.

Цель изобретения — сложность его конструкции и трудоемкость в эксплуатации.

Цель изобретения — повышение удобства эксплуатации.

Поставленная цель достигается тем, что замок для цепи содержит корпус с продольным сквозным пазом, выполненным по кон. туру поперечного сечения цепи, С одной стороны паза к корпусу шарнирно прикреп"лены два двуплечих . рычага, соответственно рычаг первого рода и рычаг второго рода.

Рабочие плечи этих рычагов имеют возможность взаимодействовать со звеньями цепи, а также соединены пружиной и стержнем.

Концы стержня входят в углубление рычагов, На фиг. 1 изображен общий вид замка для цепи: на фиг. 2 — разрез по А — А.

Замок для цепи содержит корпус 1 из листовой стали с продольным сквозным пазом по контуру поперечного сечения цепи.

С одной стороны паза установлены на осях

2 поворотные двуплечие рычаги 3 и 4 соответственно первого рода и второго рода.

Длинное плечо рычага 3 имеет П-образный

„„ Д2„, 1799837 А1 (57) Использование: стопорение цепи в подъемно-транспортной технике. Сущность изобретения: замок для цепи содержит корпус с продольным сквозным пазом, выполненным по контуру поперечного сечения цепи, в котором размещена цепь, шарнирно прикрепленные к корпусу и кинематически связанные между собой рычаги, установленные с возможностью взаимодействия со звеньями цепи, 2 ил. паз (фиг. 3) и углубление в конце паза, куда входит конец стержня 5. П-образный паз необходим для того, чтобы при повороте рычага 3 стержень 5 мог свободно заходить внутрь паза и незначительно перемещаться вдоль него. Рычаг 4 имеет такое же углубление, что и рычаг 3, куда входит другой конец стержня 5, который находится в этом углублении постоянно с возможностью поворота.

Концы стержня 5 выполнены сферическими.

Рычаги 3 и 4 кинематически связаны стержнем 5 и пружиной 6, Пружина 6 постоянно стремится повернуть рабочие плечи рыча-, Q гов 3 и 4 навстречу друг другу и поджимает, (ф стержень 5, концы которого постоянно на- (Д ходятся в углублениях рычагов 3 и 4 с возможностью поворота. На концах продольного сквозного паза для цепи приварены пластины 7 для фиксации цепи, д

Замок для цепи работает следующим образом.

При нажатии на длинное плечо рычага 3 он поворачивается на оси 2 на определенный угол и через стержень 5 поворачивает рычаг 4 s другую сторону на такой же угол.

Таким образом, рычаги 3 и 4 поворачиваются в разные стороны и освобождают проход

1799837 для цепи в продольном сквозном пазу, Теперь замок и цепь можно передвигать друг относительно друга на любое расстояние.

При снятии нагрузки с длинного плеча рычага 3 пружина 6 поворачивает рабочие плечи рычагов 3 и 4 навстречу друг другу, каждый их которых входит в промежуток между двумя вертикальными звеньями цепи, где и упирается в них, 9 этом положении звенья цепи упира- 10 ются s торцы рычагов. и замок или цепь невозможно сдвинуть друг относительно друга ни в одну, ни в другую сторону.

Таким образом, применение предлагаемого замка для цепи позволяет быстро ме- 15 нять длину строп или тянущих цепей, надежно стопорить цепь, а также применять круглозвенные, втулочные, роликовые, зубчатые и тяговые пластинчатые цепи, изменив лишь поперечное сечение продольного 20 . сквозного паза для цепи. При этом производительность труда повышается на 20 . Формула изобретения

Замок для цепи, содержащий корпус с . продольным сквозным пазом, в котором 5 размещена цепь, шарнирно прикрепленный к корпусу двуплечий рычаг, размещенный с возможностью взаимодействия одним плечом со звеном цепи, и пружину, связанную одним концом с первым плечом двуплечего рычага, отличающийся тем, что, с целью повышения уарбства эксплуатации, второе плечо упомянутого рычага выполнено с продольным пазом, а замок снабжен размещенным со стороны двуплечего рычага относительно упомянутого паза в корпусе рычагом, шарнирно прикрепленным к корпусу одним концом, другой конец которого связан с вторым концом пружины, выполнен с углублением на обращенной к двуплечему рычагу стороне и размещен с возможностью взаимодействия со звеном цепи, и стержнем, один конец которого размещен в упомянутом пазу второго плеча двуплечего рычага с воэможностью перемещения, а другой — в упомянутом углублении с возможностью поворота, при этом корпус выполнен с поперечным сечением упомяну гого паза по контуру поперечного сечения цепи.
