Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 66 С 1/22

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 4829420/11 (22) 28.05.90 (46) 07.03.93. Бюл, М 9 (75) Б.Н.Байбородов, Н.В.Миляев, И.В,Голышевский, Л,И.Сухарева и Е.Е.Фокина (56) Авторское свидетельство СССР

М 1421664, кл. В 66 С 1/22, 1984. (54) ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО (57) Изобретение относится к подьемнотранспортному оборудованию. Цель изо„„5U„, 1799839 А1 бретения — расширение технологических возможностей. Устройство содержит скобы

2 с проушинами 3, упоры 7, стропы 4 и тяги 5., Устройство вводят в отверстие груза 11.

Транспортируют его. Кантование груза 11 .производят за счет перемещения тяг 5 вверх. Соскакивание груза предотвращается упорами 7. 2 ил, 1799839

Составитель С. Осипов

Редактор С. Кулакова Техред M.Ìîðlåíòàë Корректор Н. Гунько

Заказ 1135 Тираж Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к подъемнотранспортному оборудованию.

Цель изобретения — расширение технологических возможностей путем обеспечения возможности кантования груза.

Указанная цель достигается тем, что грузозахватное устройство, содержащее поворотную, подвешиваемую к подъемной машине С-образную скобу, снабжено размещенным в углублении на конце скобы подпружиненным упором.

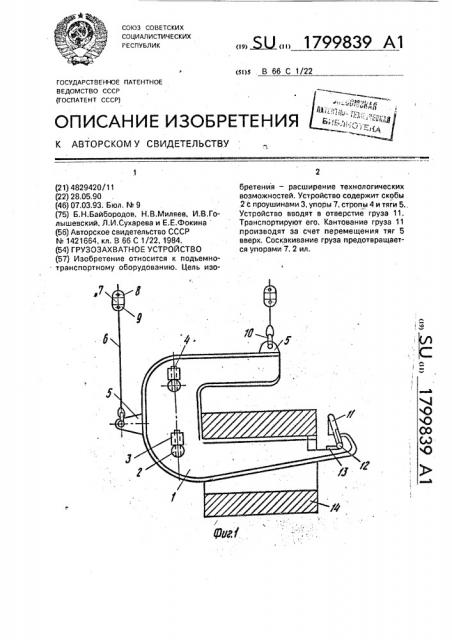

На фиг, 1 показано грузозахватное устройство, общий вид, на фиг. 2 — то же, вид сверху.

Грузозахватное устройство содержит соединенные между собой стержнем 1 С-образные скобы 2 с проушинами 3 для подсоединения грузового стропа 4 и тяги 6. На нижних частях скоб 2 выполнены углубления 6,.в которых установлены подйружиненные упорь1 7. Стропы 4 и тяги.б соединены с траверсами 8, которые, в свою. очередь, соединены с подъемной машиной. На скобах

2 установлены втулки 9. 8 стержне 1 выполнены отверстия t0. Во втулки 9 и в отверстия . 10 стержня устанавливаются в зависимости от габаритов груза 11 фиксирующие пальцы 12.

Устройство работает следующим o6pазом.

Концы скоб 2 вводят в отверстия груза

11. При этом упоры T утапливаются в углублениях 6. После выхода упоров 7 за пределы груза 11 упоры 7 поднимаются в вертикальное положение. За пружины 3, к которым подсоединены стропы 4, транспортируют груз 11. Для кантования груза 11 натягивают тяги 5, обеспечивая при этом поворот скоб

2. Сход груза 11 со скоб предотвращается упорами 7. После установки груза на место скобы 2 опускают вниз и выводят из отверстия груза 11.

Формула изобретения

Грузозахватное устройство. содержа15 щее поворотную в вертикальной плоскости

C-образную скобу с проушинами, одна из которых для соединения с подъемной машиной, а другая — с механизмом поворота скобы,отличающееся тем, что, с целью

20 расширения эксплуатационных возможно.стей путем обеспечения кантования груза на 90О, нижняя полка С-образной скобы на конце внутренней стороны выполнена с выемкой. а устройство снабжено размещен25 ным в последней с возможностью поворота относительно прикрепленной к нижней полке горизонтальной скобы горизонтальной оси и взаимодействия с торцевой поверхностью груза подпружиненным упором.
