Реферат



Использование: захват груза в мягкой таре. Сущность изобретения: захватное устройство содержит несущий элемент, лапу и подвижный захватный орган, втулку, охватывающую среднюю часть несущего элемента с возможностью фиксированного поворота, и дополнительный захватный орган , жестко закрепленный на втулке и участвующий в растаривании груза. 3 ил.

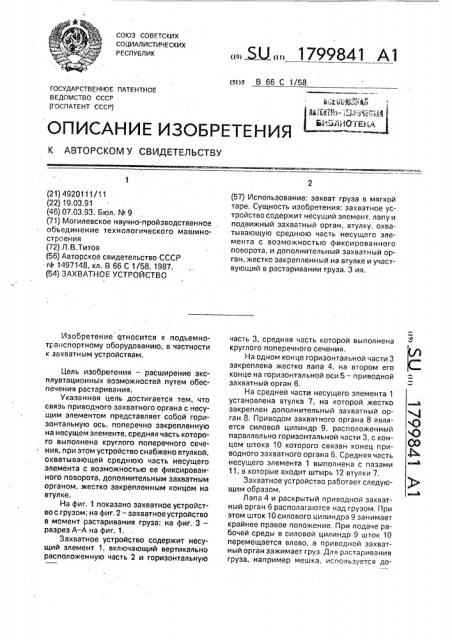

(19) ((() СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 66 С 1/58

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Й:ыЕ44@а РЖЙ

6/ .i)" ).г У

Waar J ИОТЕ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

6 (21) 4920111/11 (22) 19.03.91 (46) 07.03.93. Бюл. ¹ 9 (71) Могилевское научно-пройзводственное объединение технологического машиностроения (72) Л, В,Титов (56) Авторское свидетельство СССР № 1497148, кл. В 66 С 1/58, 1987. (54) ЗАХВАТНОЕ УСТРОЙСТВО

Изобретение ()тносится к подъемнотранспортному оборудованию, в частности к захватным устройствам.

Цель изобретения — расширение эксплуатационных возможностей путем обеспечения растаривания.

Указанная цель достигается тем, что связь приводного захватного органа с несущим элементом представляет собой горизонтальную ось, поперечно закрепленную на несущем элементе, средняя часть которого выполнена круглого поперечного сечения, при этом устройство снабжено втулкой, охватывающей среднюю часть несущего элемента с воэможностью ее фиксированного поворота, дополнительным захватным органом, жестко закрепленным концом на втулке.

На фиг. 1 показано захватное устройство с грузом; на фиг, 2 — захватное устройство в момент растаривания груза; на фиг. 3— разрез А-А на фиг. 1.

Захватное устройство содержит несущий элемент 1, включающий вертикально расположенную часть 2 и горизонтальную (57) Использование: захват груза в мягкой таре, Сущность изобретения: захватное устройство содержит несущий элемент, лапу и подвижный захватный орган, втулку, охватывающую среднюю часть несущего элемента с возможностью фиксированного поворота, и дополнительный захватный орган, жестко закрепленный на втулке и участвующий в растаривании груза. 3 ил. часть 3, средняя часть которой выполнена круглого поперечного сечения, На одном конце горизонтальной части 3 закреплена жестко лапа 4, на втором его конце на горизонтальной оси 5 — приводной захватный орган 6, На средней части несущего элемента 1 установлена втулка 7, на которой жестко закреплен дополнительный захватный орган 8. Приводом захватного органа 8 является силовой цилиндр 9, расположенный параллельно горизонтальной части 3, с.концом штока 10 которого связан конец приводного захватного органа 6. Средняя часть несущего элемента 1 выполнена с пазами

11, в которые входит штырь 12 втулки 7.

Захватное устройство работает следующим образом.

Лапа 4 и раскрытый приводной захватный орган 6 располагаются над грузом, При этом шток 10 силового цилиндра 9 занимает крайнее правое положение. При подаче рабочей среды в силовой цилиндр 9 шток 10 перемещается влево, а приводной захватный орган зажимает груз. Для растаривания груза, например мешка, используется до1799841 полнительный захватный орган 8, для этого втулка 7 поворачивается относительно горизонтальной части 3 несущего элемента и фиксируется штырем 12 в одном из пазов

11, При этом дополнительный захватный орган 8 прижимает угол груза к приводному захватному органу 6 — груз подготовлен к растариванию.

Возврат дополнительного захватного органа в исходное положение осуществляется йоворотом втулки 7 в исходное положение.

Ф ор мул а из о 6 рете н и я

Захватное устройство преимущественно для груза в мягкой таре, содержащее горизонтально расположенный .несущий элемент, расположенные в вертикальной плоскости жестко закрепленную на одном его конце лапу и подвижный вдопь несущего элемента и связанный с вторым его концом приводной захватный орган, о т л и ч а ющ е е с я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения растаривания груза, связь приводного захватного органа с несущим элементом представляет собой

1п горизонтальную ось, поперечно закрепленную на несущем элементе, средняя часть которого выполнена круглого поперечного сечения, при этом устройство снабжено втулкой, охватывающей среднюю часть не15 сущего элемента с возможностью ее фиксированного поворота, дополнительным захватным органом, жестко закрепленным одним концом на втулке.

1799841

Ю е
