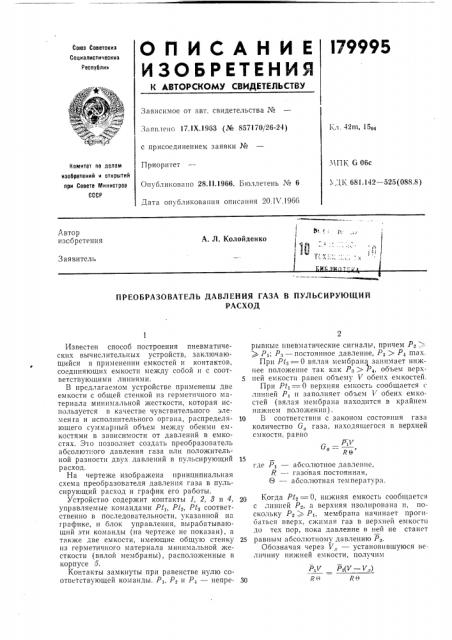

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

179995

Соктз Советскиз

Социзлистическиз

Республик

Зависимое от авт. свидетельства №

Кл. 42пт, 15а, Заявлено 17. IX.1963 (№ 857170/26-24) с присоединением заявки №

Приоритет.ЧПК G 06с

i ДК 681.112 — 525(088.8) Комитет по лелем изобретений и открытий при Совете Министров

СССР

Опубликовано 28.11.1966. Бюллетень № 6

Дата опубликования описания 20.IV,19бб

Автор изсбретения

А. Л. Колойденко

iЪ

161

3 аявитель

ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ГАЗА В ПУЛЬСИРУЮЩИЙ

P.4ÑХОД

Р т) в—

15 где P —

Я—

8— абсолютное давление, газовая постоянная, абсолютная температура.

Р,V Р(Ч вЂ” Vx)

Я6 Ле

Известен способ построения пневматических вычислительных устройств, заключающийся в применении емкостей и контактов, соединяющих емкости между собой н с соответствующими линиями.

В предлагаемом устройстве применены две емкости с общей стенкой из герметичного материала минимальной жесткости, которая используется в качестве чувствительного элеменга и исполнительного органа, распределяющего суммарный объем между обеими емкостями в зависимости от давлений в емкостях. Это позволяет создать преобразователь абсолютного давления газа или положительной разности двух давлений в пульсирующий расход.

На чертеже изображена принципиальная схема преобразователя давления газа в пульсирующий расход и график его работы.

Устройство содержит контакты 1, 2, 8 и 4, управляемые командами Р1„Р4, Pt3 соответственно в последовательности, указанной на графике, и блок управления, вырабатывающий эти команды (на чертеже не показан), а также две емкости, имеющие общую стенку из герметичного материала минимальной жесткости (вялой мембраны), расположенные в корпусе 5.

Контакты замкнуты при равенстве нулю соответствующей команды. Р,, Рз зи P, — непрерывные пневматические сигналы, причем Рз з .

) Р,; P:; — постоянное давление, Рз ) Рт птах.

При Pl, = 0 вялая мембрана занимает нижнее положение так как Рз ) Р4, объем верх5 пей емкости равен объему V обеих емкостей.

При Pt> — — 0 верхняя емкость сообщается с линией Р, и заполняет объем Г обеих емкостей (вялая мембрана находится в крайнем нижнем положении) .

10 В соответствии с законом состояния газа количество G, газа, находящегося в верхней емкости. равно

Когда Р4=0, нижняя емкость сообщается с линией Р,, а верхняя изолирована н, поскольку Р ) P,, мембрана начинает прогибаться вверх, сжимая газ в верхней емкости до тех пор, пока давление в ней не станет

25 равным абсолютному давлению Р».

Обозначая через V,. — установившуюся величину нижней емкости, получим

179995 откуда

2 1 х Р2 и—

R9 RO

Р2 Р1

Р2

P2 — P, Р2 — P, V, Re Re

Я (2 Р1)

V. f

3

Рз

P, — p

Сосгавитель В. H. Дмитриев

Редактор Л. А. Утехина Техред А, А. Камышникова Корректор T. Н. Костикова

Заказ 842/17 Тираж 1000 Формат бум. 60<90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

1,/ Р2 Р1 /

Р2

Количество газа G„, находящегося при этом в нижней емкости, где Р, и Рв — избыточные давления, соответствующие абсолютным давлениям Р, и Р2.

При Pt2 — — О воздух из нижней емкости вытесняется в линию Р,, (так как Ра ) Р4 max), и цикл повторяется.

При частоте f повторения циклов расход ga в линию Р4

В частном случае, прп подаче оощей команды на управление контактами 1 и 2, в связи с тем, что Рв) Р1, будем иметь

P,V

5 ги—

R8 (2)

Таким образом, устройство преобразует не10 отрицательную разность двух давлений (см. уравнение (1) или абсолютное давление (см. уравнение (2), в пульсирующий расход в линии с любым уровнем давления.

Предмет изобретения

Преобразователь давления газа в пульсирующий расход, состоящий из двух емкостей и пневмоконтактов, отличглощийся тем, что, с целью получения пропорциональной зависимо20 сти между расходом и абсолютным давлением или положительной разностью давлений, емкости имеют общую стенку из герметичной вялой мембраны.
