Реферат



Использование: в строительстве, а именно в конструкциях ворот для большепролетных зданий. Сущность изобретения заключается в том, что ворота снабжены дополнительными поворотными ходовыми тележками, являющимися холостыми, установленными на верхних сторонах секций, пружинами для взаимодействия с поворотными тележками. Шарнирное соединение секций выполнено в виде установленной в их средней части тяги, оба конца которой шарнирно установлены на кронштейнах, закрепленных на смежных сторонах секций. Оси поворота поворотных тележек совпадают с осями поворота вышеуказанных шарниров и выполнены полыми, а в них размещены вышеупомянутые пружины. При движении ворот по участкам направляющих со значительными колебаниями отметки головки направляющего рельса секции изменяют свое расположение относительно друг друга и в пространстве, обеспечивая копирование каждой секцией неровностей, обеспечивая при этом надежную и безопасную работу. Это достигается благодаря тому, что соединение секций между собой обеспечивается установленной в их средней части тягой, оба конца которой шарнирно установлены на кронштейнах. 1 з. п. ф-лы, 5 ил.

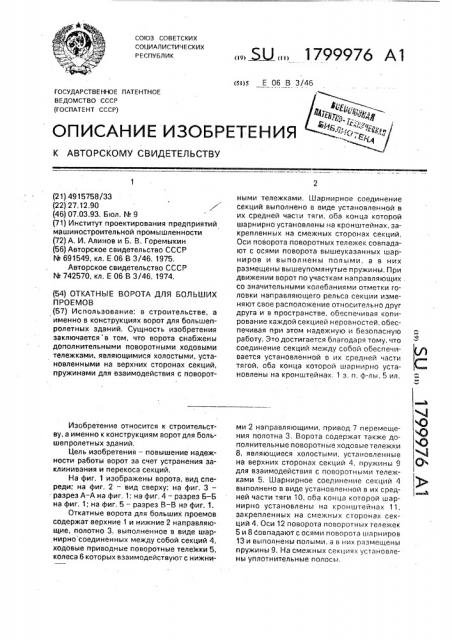

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 06 В 3/46

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4915758/33 (22) 27.12,90 (46) 07,03.93. Бюл. N. 9 (71) Институт проектирования предприятий машиностроительной промышленности (72) А. И, Алииов и Б. В. Горемыкин (56) Авторское свидетельство СССР

М 691549, кл. Е 06 В 3/46, 1975, Авторское свидетельство СССР

М 742570, кл. Е 06 В 3/46, 1974, (54) ОТКАТНЫЕ ВОРОТА ДЛЯ БОЛЬШИХ

ПРОЕМОВ (57) Использование: в строительстве, а именно в конструкциях ворот для большепролетных зданий. Сущность изобретения заключается в том, что ворота снабжены дОполнительными поворотными ходовыми тележками, являющимися холостыми, установленными на верхних сторонах секций, пружинами для взаимодействия с поворотИзобретение относится к строительству, а именно к конструкциям ворот для большепролетных зданий.

Цель изобретения — повышение надежности работы ворот за счет устранения заклинивания и перекоса секций.

На фиг, 1 изображены ворота, вид спереди; на фиг. 2 — вид сверху; на фиг. 3— разрез А-А на фиг. 1; на фиг. 4 — разрез Б — Б на фиг, 1; на фиг. 5 — разрез  — В на фиг. 1.

Откатные ворота для больших проемов содержат верхние 1 и нижние 2 направляющие, полотно 3, выполненное в виде шарнирно соединенных между собой секций 4, ходовые приводные поворотные тележки 5, колеса 6 которых взаимодействуют с нижни. Ы 179997с> А1 ными тележками. Шарнирное соединение секций выполнено в виде установленной в их средней части тяги, оба конца которой шарнирно установлены на кронштейнах, закрепленных на смежных сторонах секций, Оси поворота поворотных тележек совпадают с осями поворота вышеуказанных шарниров и выполнены полыми, а в них размещены вышеупомянутые пружины, При движении ворот по участкам направляющих . со значительными колебаниями отметки головки направляющего рельса секции изменяют свое располо>кение относительно друг друга и в пространстве, обеспечивая копирование каждой секцией неровностей, обеспечивая при этом надежную и безопасную работу. Это достигается благодаря тому, что соединение секций между собой обеспечивается установленной в их средней части тягой, оба конца которой шарнирно установлены на кронштейнах. 1 з. и. ф-лы, 5 ил, ми 2 направляющими, привод 7 перемещения полотна 3, Ворота содер>кат также дополнительные поворотные ходовые тележки

8, являющиеся холостыми, установленные на верхних сторонах секций 4, пружины 9 для взаимодействия с поворотными тележками 5. Шарнирное соединение секций 4 выполнено в виде установленной в их средней части тяги 10, оба конца которой шарнирно установлены на кронштейнах 11, закрепленных на сме>кных сторонах секций 4. Оси 12 поворота поворотных тележек

5 и 8 Совпадают с осями поворота шарниров

13 и выполнены полыми, а в них размещены пружины 9. На смежных секциях установлены уплотнительные полосы.

1799976

1У

В закрытом положении ворота перекрывают проем, при этом секции полотна располагаются как на прямолинейных, так и на криволинейных участках направляющих 1 и 2. Открывание ворот происходит следующим образом. По команде с пульта управления (на фигурах не показан) начинается перемещение секций полотна по криволинейным и прямолинейным участкам направляющих 1, 2, при этом секции 4 взаимно разворачиваются, вращаясь относительно осей поворота поворотных приводных 5 и холостых 8 тележек и осей шарниров соединения секций 4 между собой, Колеса 6 приводных 5 и холостых 8 тележек удерживаются от смешения с направляющих боковыми ребордами. При движении ворот по участкам направляющих со значительными колебаниями отметки головки направляющего рельса секции 4 изменяют свое взаимное расположение относительно друг друга и в пространстве,. обеспечивая копирование каждой секцией неровностей, обеспечивая при этом безопасную и надежную работу, Это достигается благодаря тому, что соединение секций 4 между собой обеспечивается установленной в их средней части тягой, оба конца которой шарнирно установлены на кронштейнах 11, закрепленных на смежных сторонах секций 4, Оси 12 поворота поворотных тележек 5 и 8 совпадают с осями поворота шарниров 13, посредством которых тяги 10 соединены с.секциями 4, Гибкие полосы из плотного эластичного материала, деформируясь, постоянно перекрывают пространство между секциями 4 как на прямолинейных участках направляющих 1 и 2, так и на криволинейных участках. Каждая секция 4 при перемещении опирается на две приводные поворотные тележки 5, колеса которых взаимодействуют с нижними направляющими

2, и упирается колесами холостых поворот5 ных тележек в верхние направляющие 1, При значительных колебаниях отметки головки направляющего рельса постоянное сцепление колес 6 приводных 5 и холостых

8 тележек обеспечивается установкой пружин 9 в осях 12, выполненных полыми.

Таким образом, откатные ворота для больших проемов обеспечивают повышение надежности работы путем устранения заклинивания и перекоса их секций при не15 ровностях пути.

Формула изобретения

1. Откатные ворота для больших проемов, включающие верхние и нижние на20 правляющие, полотно в виде шарнирно соединенных между собой секций, поворотные тележки, колеса которых взаимодействуют с нижними направляющими, и привод, о т л и ч а ю. щ и е с я тем, что, с целью повышения надежности работы за счет устранения заклинивания и перекоса секций, ворота снабжены дополнительными поворотными тележками, установленными на верхних частях каждой из секций с возможностью взаимодействия с верхними направляющими, смежные секции связаны между собой через тягу, шарнирно закрепленную на установленных на каждой из секций кронштейнах, при этом оси поворота тележек совпадают с осями поворота тяг,.

2. Ворота по п. 1, о тл и ч а ю щ, и e C я тем, что основные и дополнительные поворотные тележки подпружинены в вертикальной плоскости вдоль оси их поворота, 1799976
