Устройство для контроля уровня сыпучего вещества в бункере

Устройство для контроля уровня сыпучего вещества в бункере

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство содержит бункер 1, датчик верхнего уровня в виде щупа 3, датчик нижнего уровня в виде щупа 4, управляющие элементы в виде герметических электромагнитных преобразователей 5,6, токовых реле 7,8, блок 9 управления, блок 10 загрузки, блок 11 выгрузки . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 F 23/04

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4952117/10 (22) 28.06.91 (46) 07,03.93,Бюл.¹ 9 (71) Научно-исследовательский институт технологии машиностроения (72) Э,Т.Горбенко, Г,И.Колмаков, H.Ï.Ñàðáàшева, В,А.Семенов и С.А.Чуйкин (56) Авто рское свидетельство СССР

N 1374057, кл. G 01 F 23/04, 1986. Ж 1800280 А1 (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УРОВНЯ СЪ|ПУЧЕГО ВЕЩЕСТВА В БУНКЕРЕ (57) Сущность изобретения: устройство содержит бункер 1, датчик верхнего уровня в виде щупа 3; датчик нижнего уровня в виде щупа 4, управляющие элементы в виде герметических электромагнитных преобразователей 5,6, токовых реле 7,8, блок 9 управления, блок 10 загрузки, блок 11 выгрузки. 1 ил.

1800280

Составитель Н.Сарбашева

Редактор Т.Мельникова Техред М.Моргентал Корректор VI.Øìçêoâà т

Заказ 1157 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород. ул.Гагарина, 1Р

Изобретение относится к технике конт. роля наличия сыпучих материалов на заданной. отметке в бункерах, в частности, позволяет обеспечить контроль наличия крупно-кускового материала рудной фракции, и может быть использовано на тепловых электростанциях, а также на предприятиях агропрома и химической промышленностити.

Целью изобретения является повышение надежности устройства, С этой целью в устройстве для контроля уровня сыпучего вещества в бункере, содержащем датчики верхнего и нижнего уровней, выполненные в виде щупов, установленных в вертикально разнесенных отверстий в боковой стенке бункера, механически связанные с управляющими элементами и подключенные к системе сигнализации, управляющие элементы выполнены в виде герметических электромагнитных преобразователей, а система сигнализации выполнена в виде первого и второго токовых реле, блока управления и блоков загрузки и выгрузки, к входам которых подключены первый и второй выходы блока управления, третий и четвертый выходы которого подключены к входам герметических электромагнитных преобразователей, выходы которых и выходы первого и второго токовых реле соединены с входами блока управления.

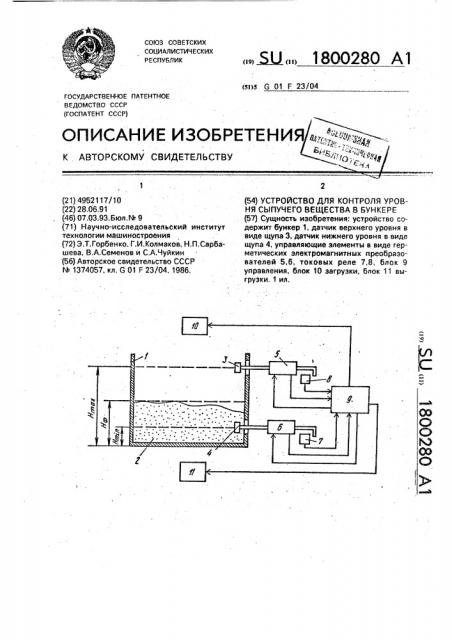

На чертеже представлена структурная схема устройства.

Устройство содержит бункер 1, предназначенный, например, для хранения угля

2, датчики верхнего и нижнего уровней в виде щупов 3 и 4, управляющие элементы в виде герметических электромагнитных преобразователей 5, 6, систему сигнализации в виде двух токовых реле 7,8, блок 9 управления, блок 10 загрузки и блок 11 выгрузки.

Работает устройство следующим образом.

При поступлении сигнала опроса с блока 9 управления включаются оба электромагнитных преобразователя 5,6. сердечники которых перемещаются горизонтально вместе со щупами 3, 4, При этом от токовых реле 7,8 в блок 9 .управления поступает сигнал не о фактической величине уровня Нф, а только об одном из трех его фиксированных состояниях.

1, Уровень угля ниже уровня Нмин (Нф H+gg). Брать уголь из бункера нельзя, требуется поставить бункер под загрузку.

10 Сигнал из блока 9 управления поступает на блок 10 загрузки.

2. Нормальное состояние: Нмин<Нф<

< Нмзкс. МОЖНО браТЬ УГОЛЬ В ТОПКУ, МОЖНО ставить бункер под загрузку и разгрузку.

3. Бункер заполнен полностью (Нф

>Н макс) и должен работать только на выгрузку угля. Сигнал иэ блока 9 управления поступает в блок 11 выгрузки.

Технический эффект от использования

20 данного устройства заключается в повышении надежности за счет использования герметичных электромагнитных блоков и в исключении задержки подачи топлива в топки.

Формула изобретения

Устройство для контроля уровня сыпучего вещества в бункере, содержащее датчики верхнего и нижнего уровней, выполненные в виде щупов, установленных

30 в вертикально разнесенных отверстиях в боковой стенке бункера, механически связанные с управляющими элементами и подключенные к системе сигнализации, о тл и ч а ю щее с я тем, что, с целью повыше35 ния надежности, управляющие элементы выполнены в виде герметических электромагнитных преобразователей, а система сигнализации — в виде первого и второго токовых реле, блока управления и блоков

40 загрузки и выгрузки, к входам которых подключены первый и второй выходы блока управления, третий и четвертый выходы которого подключены к входам герметических электромагнитных преобразователей, 45 выходы которых и выходы первого,и второго токовых реле соединены с входами блока управления,
