Свч-нагрузка
Иллюстрации
Реферат
Изобретение относится к технике СВЧ и может быть использовано как оконечная нагрузка в волноводных трактах с высоким уровнем мощности. Цель изобретения - повышение уровня рассеиваемой мощности. Нагрузка СВЧ содержит отрезок 1 прямоугольного волновода с ребрами охлаждения 2, короткозамкнутого на конце, внутри которого размещен поглотитель 3. Отрезок 1 прямоугольного волновода с ребрами охлаждения 2 выполнен из набора идентичных пластин 4 прямоугольной формы , поочередно развернутых на угол 90°. Ширина каждой пластины 4 равна 1,2 дли-, ны диагонали окна 5 канала отрезка 1 прямоугольного волновода и длина равна сумме удвоенной высоты ребра охлаждения 2 и ширины пластины. Окно 5 развернуто относительно кромок пластин 4. 2 ил.
СОЮЗ СОВЕТСКИХ сОЦиАлистйческих
РЕСПУБЛИК (19) (11) (s1)s Н 01 P 1/26
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 . (21) 4867108/09 (22) 23.07.91 (46) 07.03.93, Бюл, bL 9
P1) Научно-исследовательский институт радио (72) В. Е. Бычков (56) Справочник конструктора РЭА: компоненты, механизмы, надежность/Под ред. Р.
Г. Варламова, M. Радио и связь, 1985, с. 231 — 232, рис. 7.76, Шутенко М. С. Элементы волноиодных трактов, M.: Воениздат, 1972, с. 140 — 141, рис. 84б. (54) СВЧ-НАГРУЗКА, (57) Изобретение относится к технике СВЧ и может быть использовано «ак оконечная нагрузка в волноводных трактах с высоким уровнем мощности. Цель изобретения — повышение уровня рассеиваемой мощности.
Нагрузка СВЧ содержит отрезок 1 прямоугольного волновода с ребрами охлаждения 2, короткозамкнутого на конце, внутри которого размещен поглотитель 3. Отрезок 1 прямоугольного волновода с ребрами охлаждения 2 выполнен из набора идентичных пластин 4 прямоугольной фор.мы, поочередно развернутых на угол 900.
Ширина каждой пластины 4 равна 1,2 дли-. ны диагонали окна 5 канала отрезка 1 прямоугольного волновода и длина равна сумме удвоенной высоты ребра охлаждения 2 и ширины пластины. Окно 5 развернуто относительно кромок пластин 4. 2 ил.
3 lj
1800515
Изобретение относится к технике СВЧ, конкретно к устройствам поглощения энергии электромагнитного излучения сверхвысоких частот.
Целью изобретения является повыше- 5 ние уровня рассеиваемой мощности.

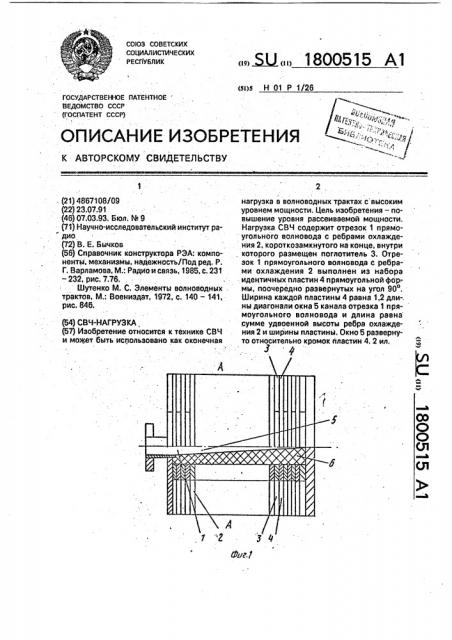

На фиг. 1 изображена конструкция нагрузки СВЧ; на фиг. 2- разрез А-А на фиг.
1.
Нагрузка СВЧ содержит отрезок 1 пря- "0 моугольного волновода с ребрами охлаждения 2, короткозамкнутого на конце и внутри которого размещен поглотитель 3, Отрезок
1 с ребрами охлаждения 2 выполнен иэ набора идентичных пластин 4 прямоугольной формы, поочередно развернутых на угол 90 .
Ширина каждой пластины 4 равна 1,2 длины диагонали окна 5 канала отрезка I и длина равна сумме удвоенной высоты ребра охлаждения 2 и ширины пластины 4, Окно 5 развернуто относительно кромок пластин 4.
Нагрузка СВЧ работает следующим образом, После сборки пакета пластин 4 в канале располагается поглотитель 3 на который поступает энергия СВЧ-излучения. В результате взаимодействия поглотитель 3 прогревается и повышение его температуры приводит к перетеканию тепла с поглотителя 3 на пластины 4. Это вызовет их равномерный прогрев и приведет к конвективным потокам воздуха вдоль поверхности ребер 2 охлаждения, которые. отобрав тепло от ребер 2 рассеят его в окружающем пространстве. В этом случае установившийся градиент температур в пластинах 4 будет 35 равномерным, без скачков температуры, Толщина пластин 4, их внешние размеры зависят не только от размеров окна 5 канала, но и от уровня мощности, подаваемой на нагрузку. Размер ребра 2 и количе- 40 ство пластин 4 зависят от длины клина поглотителя 3 и вида охлаждения. Взаимное перекрестное расположение пластин 4 обеспечивает большую поверхность охлаждения и высокий коэффициент теплообмена, что наиболее выгодно скажется при использовании принудительного воздушного охлаждения.
В предлагаемом устройстве тепловое сопротивление на участке от поглотителя 3 до поверхности ребра 2 зависит только от размеров и теплопроводности материала пластин 4, и определяется уравнением:
R= !п
1 d2 где А — коэффициент теплопроводности материала;
á и cl2 — внутренний и внешний размеры пластин 4.
Взаимный разворот пластин 4 увеличивает турбулизацию потока воздуха, Повышение эффективности охлаждения приведет к снижению температуры поглотителя.
Формула изобретения
СВЧ-нагрузка, содержащая отрезок прямоугольного волновода с ребрами охлаждения, короткозамкнутый на конце и внутри которого размещен поглотитель, о тл и ч а ю щ а я с я тем, что, с целью повышения уровня рассеиваемой мощности, отрезок прямоугольного волновода с ребрами охлаждения выполнен из набора идентичных пластин прямоугольной формы, поочередно развернутых одна относительно другой на угол 90, ширина каждой из которых равна 1,2 длины диагонали окна канала отрезка прямоугольного волновода, а длина равна сумме удвоенной высоты ребра охла>кдения и ширины пластины, при этом окно канала отрезка прямоугольного волновода развернуто относительно кромок пластины, 1800515
