Реферат



Использование: в конструкциях радиоэлектронных блоков, работающих в условиях вибрационных и тепловых нагрузок. Сущность 1зобретения: блок состоит из корпуса 1 с основанием 2, плиты 3, демпфирующей прокладки 4, размещенной в полости между основанием 2 и плитой 3, выполненной в виде валиков из тканого материала, пропитанного теплопроводным вязким материалом , и охватывающей плиту 3 с возможностью ее перемещения в трех взаимно перпендикулярных направлениях относительно основания 2. Пластина 8 для поджатия демпфирующей прокладки 4 снабжена настроечными элементами, выполненными, например, в виде резьбовых упоров 10 с контргайками, размещенных в резьбовых отверстиях пластины 8. При выворачивании упоров 10 меняется зазор А между пластиной 8 и основанием 2, что меняет величину поджатия демпфирующей прокладки 4, а следовательно, и ее упругие и теплопроводящие свойства, что позволяет регулировать условия теплообмена и виброизоляции блока. 2 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Н 05 К 7/00 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4951751/21 (22) 28.06,91 (46) 07.03,93, Бюл. M 9 (71) Научно-производственное обьединение

Элас (72) В.Н.Фомин и Е.B,Êîðîëåíêî (56) Авторское свидетельство СССР

t+ 1651401, кл. Н 05 К 7/00, 20,12.88. (54) РАДИОЭЛЕКТРОННЫЙ БЛОК (57) Использование: в конструкциях радиоэлектронных блоков, работающих в услови, ях вибрационных и тепловых нагрузок.

Сущность. изобретения: блок состоит из корпуса 1 с основанием 2, плиты 3, демпфирующей прокладки 4, размещенной в полости между основанием 2 и плитой 3, выполненной в виде валиков из тканого материала, о Ы,, 18GG661 А1 пропитанного теплопроводным вязким материалом, и охватывающей плиту 3 с возможностью ее перемещения в трех взаимно перпендикулярных направлениях относительно основания 2. Пластина 8 для поджатия демпфирующей прокладки 4 снабжена настроечными элементами, выполненными, например, в виде резьбовых упоров 10 с контргайками, размещенных в резьбовых отверстиях пластины 8. При выворачивании упоров 10 меняется зазор Л между пласти. ной 8 и основанием 2, что меняет величину поджатия демпфирующей прокладки 4, а следовательно, и ее упругие и теплопроводящие свойства, что позволяет регулировать условия теплообмена и виброизоляции блока, 2 з,п.ф-лы, 3 ил.

1800661

Изобретение относится к радиоэлектронным блокам, работающим в условиях . вибрационных и тепловых нагрузок.

Целью изобретения является регулирование условий теплообмена и виброизоля- 5 ции путем изменения установочного зазора между основанием корпуса и плитой.

Цель достигается тем, что в блоке, содержащем функциональный узел, закрепленный с обеспечением теплового контакта 10 на одной из внутренних поверхностей теплопроводного корпуса, в основании которого выполнен открытый паз, теплопроводную плиту, на которой с образованием полости, заполненной вязким теплопроводным мате- 15 риалом, установлено своим открытым пазом основание корпуса, демпфирующую прокладку в виде валиков из тканого материала, пропитанную вязким теплопроводным материалом и размещенную в 20 указанной полости с охватыванием теплопроводной плиты, и пластину для поджатия демпфирующей прокладки, эта пластина снабжена настроечными элементами, вы- . полненными, например, в виде резьбовых 25 упоров с контргайками, размещенными в резьбовых отверстиях. пластины, или в виде сменных прокладок, установленных между пластиной и основанием.

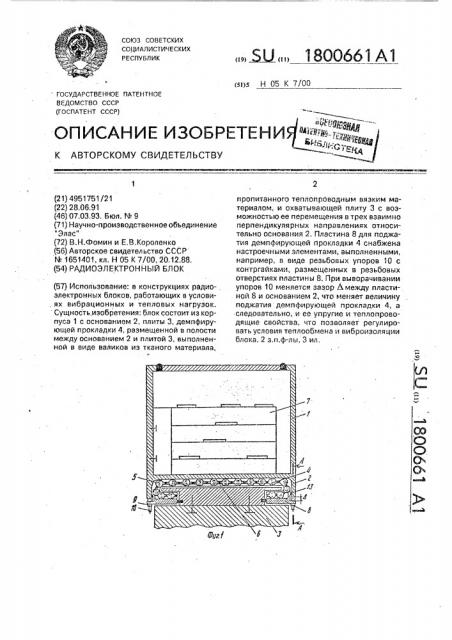

На фиг. 1 схематично изображен в раз- 30 резе общий вид предложенного блока; на фиг. 2 — разрез А — А на фиг, 1 в варианте с резьбовыми упорами ; на фиг. 3 — то же, но со сменными прокладками.

Блок содержит корпус 1 с основанием 2, 35 выполненные из теплопроводного материала, теплопроводную плиту 3, на которой установлен корпус 1 своим основанием 2 с образованием между ними зазора, в котором установлена демпфирующая прокладка в ви- 40 де валиков 5 из тканого материала, располо.женных между двух слоев 6 тканого материала. Блок содержит также функцио, нальный узел?. Зазор между основанием 2 и плитой 3 выполнен в виде герметичной поло- 45 сти ступенчатой формы, образованной стенками выполненного в основании 2 паза и противолежащими поверхностями расположенной в пазу плиты 3, которая охвачена демпфирующей прокладкой по всей своей 50 поверхности, а герметичная полость заполнена теплопроводным вязким материалом, причем демпфирующая прокладка 4 пропитана указанным выше теплопроводным материалом и ориентирована своими 55 валиками 5 под углом 45 относительно кромок охваченных его поверхностей плиты 3, Для закрепления демпфирующей прокладки 4 и плиты 3 блок содержит пластину 8, установленную на основании 2 с помощью винтов 9, Для изменения установочного зазора Л между основанием 2 корпуса 1 и плитой 3, а следовательно, и для изменения величины обжатия демпфирующей прокладки 4 пластина 8 снабжена настроечными элементами, выполненными, например, в виде резьбовых упоров 10 с контргайками

11, размещенных в реэьбовых отверстиях пластины 8 (фиг. 2), или в виде сменных прокладок 12, установленных между пластиной 8 и основанием 2 (фиг.З). Герметичность полости при установочном перемещении пластины 8 относительно основания 2 обеспечивается герметизирующим элементом

13..

Блок работает следующим образом. Перед закреплением пластины 8 на основании

2, исходя из ожидаемых соотношений вибрационных и тепловых условий эксплуатации блока, реэьбовые упоры 10 устанавливаются в пластине 8 для обеспечения необходимого равномерного зазора между пластиной 8 и основанием 2 и закреп-. ляются контргайками 11, а пластина 8 крепится на основании 2 винтами 9. При выборе этого зазора необходимо учитывать, что максимальный зазор Л соответствует меньшему поджатию демпфирующей прокладки 4, а следовательно, лучшим виброгасящим свойствам блока за счет того, что демпфирующая прокладка 4, пропитанная теплопроводящей мастикой, обладает малой величиной жесткости на начальном участке обжатия и худшими теплопроводными свойствами за счет увеличения толщины демпфирующей прокладки 4, пропитанной теплопроводящей мастикой, При этом также возрастает пористость теплопроводящей мастики, что дополнительно уменьшает теплопроводность через слабо поджатую тканую демпфирующую прокладку. При уменьшении зазора Л между пластиной 8 и основанием 2 за счет вывинчивания упоров

10 из пластины 8 виброгасящие свойства, блока ухудшаются за счет поджатия демпфирующей прокладки 4 с увеличением величины ее жесткости, а теплопроводные свойства улучшаются за счет уменьшения толщины демпфирующей прокладки 4, ripoпитанной теплопроводящей мастикой, и уменьшения ее пористости.

Виброгасящие свойства блока в боковых направлениях при изменении зазора между пластиной 8 и основанием 2 меняются аналогично за счет большего или меньшего выдавливания демпфирующей прокладки

4 с теплопроводной мастикой в боковой зазор между плитой 3 и боковыми стенками

1800661 паза основания 2 и изменения эа счет этого величины жесткости в боковых направлениях, Аналогично производится настройка зазора Л и при помощи только сменных пластин 12, устанавливаемых между плести- 5 нрй 8 и основанием 2.

Формула изобретения

1. Радиоэлектронный блок, содержаЩий функциональный узел, закрепленный с обеспечением теплового контакта, по край- 10

Нфй мере, на одной из внутренних поверхйостей теплопроводного корпуса, в

ОСновании которого", выполнен открытый паз, тейлопроводную плиту, на которой с образованием полости, заполненной вяз- 15 ким теплопроводным материалом, установлено своим открытым пазом основание теплопроводного корпуса, и демпфирующую прокладку в виде валиков из тканого материала, пропитанную вязким теплопро- 20 водным материалом, и размещенную в ука- . занной полости с охватыванием теплойроводной плиты, пластину для поджатия демпфирующей прокладки, о т л и ч а ю щ ий с я тем, что, с целью регулирования условий теплообмена и виброизоляций путем изменения установочного зазора между основанием корпуса и теплопроводной плитой, пластина для поджатия демпфирующей прокладки снабжена настроечными элементами, 2. Блок по п.1, отличающийся тем, что настроечные элементы выполнены в виде резьбовых упоров с контргайками, размещенных в резьбовых отверстиях пластины, 3. Блок по и 1, отличающийся тем, что настроечные элементы выполнены в виде сменных прокладок, установленных между пластиной и основанием.

1800661 Рцг Ъ
