Реферат



ф-Д ЧИТ. ЗАЛА

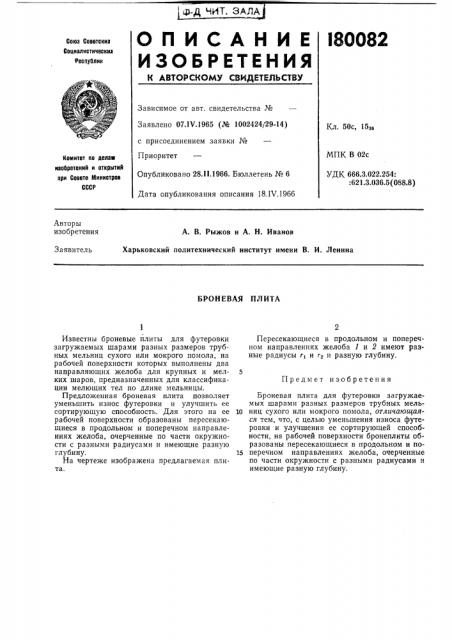

O ll M C A H H E изоьеятяния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ЗО 082

Союз Соввтскиз

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1Ч.1965 (№ 1002424/29-14) с присоединением заявки №

Приоритет

Опубликовано 28. I I.1966. Бюллетень № 6

Дата опубликования описания 18.IV.1966

Кл. 50с, 15зе

МПК В 02с

УДК 666.3.022.254:

:621.3.036.5(088.8) Комитет по делом изооретений и открытий ври Совете Министров

СССР

Авторы изобретения

А. В. Рыжов и А. Н. Иванов

Харьковский политехнический институт имени В. И. Ленина

Заявитель

БРОН ЕВАЯ ПЛ ИТА

Предмет изобретения

Известны броневые плиты для футеровки загружаемых шарами разных размеров трубных мельниц сухого или мокрого помола, на рабочей поверхности которых выполнены два направляющих желоба для крупных и мелких шаров, предназначенных для классификации мелющих тел по длине мельницы.

Предложенная броневая плита позволяет уменьшить износ футеровки и улучшить ее сортирующую способность. Для этого на ее рабочей поверхности образованы пересекающиеся в продольном и поперечном направлениях желоба, очерченные по части окружности с разными радиусами и имеющие разную глубину.

На чертеже изображена предлагаемая плита.

Пересекающиеся в продольном и поперечном направлениях желоба 1 и 2 имеют разные радиусы r и r2 и разную глубину.

Броневая плита для футеровки загружаемых шарами разных размеров трубных мель10 ниц сухого или мокрого помола, отличающаяся тем, что, с целью уменьшения износа футеровки и улучшения ее сортирующей способности, на рабочей поверхности бронеплиты образованы пересекающиеся в продольном и по15 перечном направлениях желоба, очерченные по части окружности с разными радиусами и имеющие разную глубину.

180082

Составитель Н. Бибнна

Редактор В. Сорокин Техред А. А. Камышникова Корректоры: В. В, Крылова и М. П. Ромашова

Заказ 840/17 Тираж 850 Формат бум. 60)(90 /з Объем О,1 изд л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
