Реферат

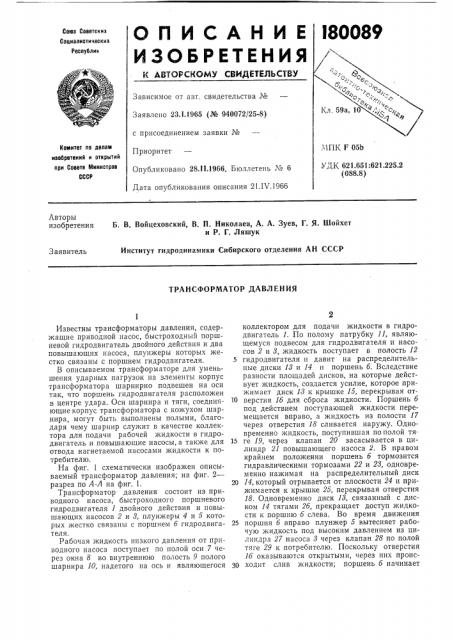

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

РеспуСлик

Зависимое от авт. свидетельства №

Заявлено 23.1,1965 (№ 940072/25-8) с присоединением заявки №

Приоритет

Опубликовано 28.11.1966. Бюллетень № 6

Дата опубликования описания 21.IV.1966

МПК F 05Ь

УДК 621.651:621.225.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. В. Войцеховский, В. П. Николаев, А. А. Зуев, Г. Я. Шойхет и P. Г. Ляшук

Институт гидродинамики Сибирского отделения АН СССР

Заявитель

ТРАНСФОРМАТОР ДАВЛЕНИЯ

Известны трансформаторы давления, содержащие приводной насос, быстроходный поршневой гидродвигатель двойного действия и два повышающих насоса, плунжеры которых жестко связаны с поршнем гидродвигателя.

В описываемом трансформаторе для уменьшения ударных нагрузок на элементы корпус трансформатора шарнирно подвешен на оси так, что поршень гидродвигателя расположен в центре удара. Оси шарнира и тяги, соединяющие корпус трансформатора с кожухом шарнира, могут быть выполнены полыми, благодаря чему шарнир служит в качестве коллектора для подачи рабочей жидкости в гидродвигатель и повышающие насосы, а также для отвода нагнетаемой насосами жидкости к потребителю.

На фиг. 1 схематически изображен описываемый трансформатор давления; на фиг. 2— разрез по А-Л на фиг. 1.

Трансформатор давления состоит из приводного насоса, быстроходного поршневого гидродвигателя 1 двойного действия и повышающих насосов 2 и 3, плунжеры 4 и 5 которых жестко связаны с поршнем б гидродвигателя.

Рабочая жидкость низкого давления от приводного насоса поступает по полой оси 7 через окна 8 во внутреннюю полость 9 полого шарнира 10, надетого на ось и являющегося коллектором для подачи жидкости в гидродвигатель 1. По полому патрубку 11, являющемуся подвесом для гидродвигателя и насосов 2 и 3, жидкость поступает в полость 12

5 гидродвигателя и давит на распределительные диски 13 и 14 и поршень б. Вследствие разности площадей дисков, на которые действует жидкость, создается усилие, которое прижимает диск 13 к крышке 15, перекрывая от10 верстия 16 для сброса жидкости. Поршень 6 под действием поступающей жидкости перемещается вправо, а жидкость из полости 17 через отверстия 18 сливается наружу. Одновременно жидкость, поступившая по полой тя.

15 ге 19, через клапан 20 засасывается в цилиндр 21 повышающего насоса 2, В правом крайнем положении поршень б тормозится гидравлическими тормозами 22 и 23, одновременно нажимая на распределительный диск

20 14, который отрывается от плоскости 24 и прижимается к крышке 25, перекрывая отверстия

18. Одновременно диск 13, связанный с диском 14 тягами 26, прекращает доступ жидкости к поршню б слева. Во время движения

25 поршня б вправо плунжер 5 вытесняет рабочую жидкость под высоким давлением из цилиндра 27 насоса 3 через клапан 28 по полой тяге 29 к потребителю. Поскольку отверстия

16 оказываются открытыми, через них происчо ходит слив жидкости; поршень 6 начинает

180089 двигаться r rreno c og. овременноЙ по. LÉ жидкости из цилиндра 21 насоса 2 через клапан 80 по полой тяге 81 к потребителю и засасыванием жидкости низкого давления, идущей от приводного насоса по полой тяге 82 через клапан 88 в цилиндр 27 насоса 8.

Описываемый трансформатор давления позволяет повысить быстроходность, увеличить коэффицнепт полезного действия и снизить потребный объем гидроаккумуляторов.

Предмет изобретения

1. Трансформатор давления, состоящий нз приводного насоса, быстроходного поршневого гидродвигателя двойного действия и двух повышающих насосов, плунжеры которых жестко связаны с поршнем гидродвигателя, отличаюи1ийся тем, что, с целью уменьшения ударных нагрузок на элементы, корпус трансформатора шарнирно подвешен на оси так, что поршень гидродвигателя расположен в центре удара.

2. Трансформатор по п. 1, отличающийся тем, что оси шарнира и тяги, соединяющие

10 корпус трансформатора с кожухом шарнира, выполнены полыми, благодаря чему шарнир служит в качестве коллектора для подачи рабочей жидкости в гидродвигатель и повышающие насосы и для отвода нагнетаемой насо15 сами жидкости к потребителю.

180089

А-A ! 9 8

Фиг. 2
