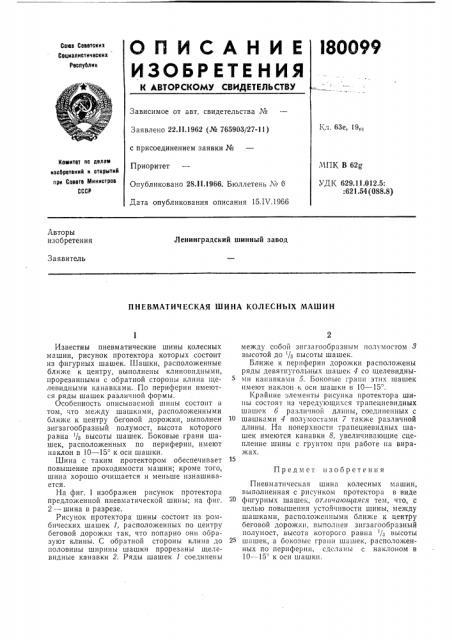

О Л И С А Н И Е !ВОО99

ИЗОбР ЕТЕ НИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22.11.1962 (№ 765903/27-11) с присоединением заявки №

Приоритет

Опубликовано 28.11.1966. Бюллетень № 6

Дата опубликования описания 15.IV.1966

Кл. 63е, 19„, Комитет оо делам изсбрвтениЙ н открытиЙ при Совете Министров

СССР

МПК В 62@

УДК 629.11.012.5:

:621.54 (088.8) Авторы изобретения

Ленинградский шинный завод

Заявитель

ПНЕВМАТИЧЕСКАЯ ШИНА КОЛЕСНЪ|Х МАШИН

Предмет изобретения

Известны пневматические шины колесных машин, рисунок протектора которых состоит из фигурных шашек. Шашки, расположенные ближе к центру., выполнены клиновидными, прорезанными с обратной стороны клина щелевидными канавками. По периферии имеются ряды шашек различной формы.

Особенность описываемой шины состоит в том, что между шашками, расположенными ближе к центру беговой дорожки, выполнен зигзагообразный полумост, высота которого равна /з высоты шашек, Боковые грани шашек, расположенных по периферии, имеют наклон в 10 — 15 к оси шашки.

Шина с таким протектором обеспечивает повышение проходимости машин; кроме того, шина хорошо очищается и меньше изнашивается.

На фиг. 1 изображен рисунок протектора предложенной пневматической шины; на фиг.

2 — шина в разрезе.

Рисунок протектора шины состоит из ромбических шашек 1, расположенных по центру беговой дорожки так, что попарно они образуют клины. С обратной стороны клина до половины ширины шашки прорезаны щелевидные канавки 2. Ряды шашек 1 соединены между собой зигзагообразным полумостом 3 высотой до /з высоты шашек.

Ближе к периферии дорожки расположены ряды девятпугольных шашек 4 со щелевидными канавками 5. Боковые грани этих шашек имеют наклон к оси шашки в 10 — 15".

Крайние элементы рисунка протектора шипы состоят из чередующихся трапециевидных шашек 6 различнои длины, соединенных с

10 шашками 4 полумостами 7 также различной длины. На поверхности трапециевидных шашек имеются канавки 8, увеличивающие сцепление шины с грунтом прп работе на виражах.

Пневматическая шина колесных машин, выполненная с рисунком протектора в виде

-"0 фигурных шашек, от,тчаюицаяся тем, что, с целью повышения устойчивости шины, между шашками, расположенными ближе к центру беговой дорожки, выполнен зигзагообразный полумост, высота которого равна /з высоты

25 шашек, а боковые грани шашек, расположенных по периферии, сделаны с наклоном в

10 — 15= к оси шашки.

180099

Риг! 3

5 А-А

Фиг Р
