Реферат



Способ очистки тары путем подачи моющего водного раствора под давлением из емкости снизу вверх в опрокинутую над емкостью тару. Для эффективности очистки используют раствор в соотношении 200 мл воды на 100 г каустической соды под давлением 2-2,5 атм. 1 табл., 1 ил.

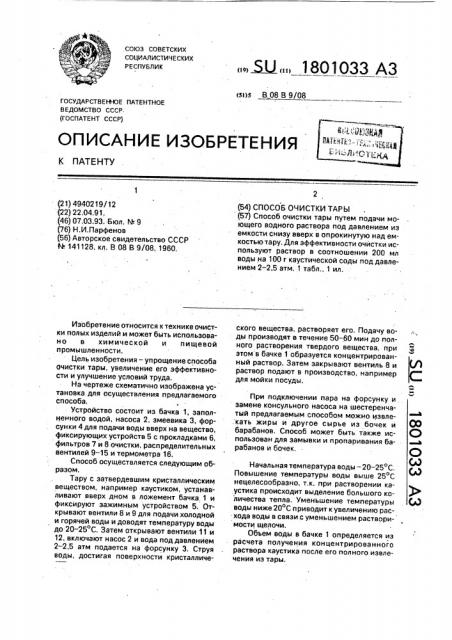

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР. (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4940219/12 (22) 22.04,91. (46) 07,03.93..Бюл. N 9 (76) Н,И.Парфенов (56) Авторское свидетельство СССР

М 141128, кл. В 08 В 9/08, 1960, Изобретение относится к технике очистки полых изделий и может быть использовано в химической и пищевой промышленности.

Цель изобретения — упрощение способа очистки тары, увеличение его зффективности и улучшение условий труда.

На чертеже схематично изображена установка для осуществления предлагаемого способа, Устройство состоит из бачка 1, заполненного водой, насоса 2, змеевика 3, форсунки 4 для подачи воды вверх на вещество, фиксирующих устройств 5 с прокладками 6, фильтров 7 и 8 очистки, распределительных вентилей 9-15 и термометра 16.

Способ осуществляется следующим образом, Тару с затвердевшим кристаллическим веществом, например каустиком, устанав ливают вверх дном в ложемент бачка, 1 и фиксируют зажимным устройством 5. Открывают вентили 8 и 9 для подачи холодной и горячей воды и доводят температуру воды до 20 — 25 С, Затем открывают вентили 11 и

12, включают насос 2 и вода под давлением

2-2,5 атм подается на форсунку 3. Струя воды, достигая поверхности кристалличе...5U, 1801033 АЗ (54) СПОСОБ ОЧИСТКИ ТАРЫ (57) Способ очистки тары путем подачи моющего водного раствора под давлением из емкости снизу вверх в опрокинутую над емкостью тару. Для эффективности очистки используют раствор в соотношении 200 мл воды на 100 г каустической соды под давлением 2 — 2,5 атм. 1 табл., 1 ил. ского вещества, растворяет его. Подачу воды производят в течение 50-60 мин до полного растворения твердого вещества, при этом в бачке 1 образуется концентрированный раствор. Затем закрывают вентиль 8 и раствор подают в производство, например для мойки посуды.

При подключении пара на форсунку и. замене консульного насоса на шестеренчатый предлагаемым способом можно извле кать жиры и другое сырье из бочек и (O барабанов. Способ может быть также ис- С) пользован для замывки и пропаривания ба- а рабанов и бочек, О

Начальная температура воды — 20 — 25 С.

Сд

Повышение температуры воды выше 25 С нецелесообразно, т.к. при растворении каустика происходит выделение большого количества тепла. Уменьшение температуры (ф) воды ниже 20 С приводит к увеличению расхода воды в связи с уменьшением растворимости щелочи, Объем воды в бачке 1 определяется из расчета получения концентрированного раствора каустика после его полного извлечения из тары, 1801033

Давление воды поддерживают равным

2 — 2,5 атм для улучшения эффективности процесса растворения, Пример, Бачок 1 заполняется водой, взятой в количестве 200 мл на 100 г каустика, На верх бачка устанавливают барабан 17 с каустической содой 18, фиксируют его зажимным устройством 5, открывают вентили

14 и 15, вентиль 13 закрыт., включают насос, и вода под давлением 2 атм поступает из бачка 1 на форсунку. Струей воды каустик вымывается из тары, и раствор стекает обратно в бачок 1. Вода циркулирует в течение

60 мин до полного растворения щелочи.

Вентиль 14 закрывают и раствор концентрированного и разогретого до 60 С каустика подают в производство, при открытом вентиле 13.

Данные, обосновывающие интервалы параметров, приведены в таблице.

В настоящее время на производстве каустическую соду извлекают из тары механическим путем, вручную: разрезают тару. каустик дробят. Такой способ неэффективен и опасен в связи с возможным попаданием на кожу сильно разъедающего вещества.

Использование изобретения позволит полностью сохранить тару, обеспечить безопасность работ с агрессивным материалом и сохранить окружающую среду от загрязнения.

Формула изобретения

1. Способ очистки тары путем подачи моющего водного раствора под давлением из емкости снизу вверх в опрокинутую над

15 емкостьютару, от л и ч а ю шийся тем, что, с целью повышения эффективности очистки тары от каустической соды, используют моющий раствор в соотношении 200 мл во. ды на 100 r каустической соды под давлени20 ем 2-2,5 атм.

2. Способ по и. 1, отличающийся тем, что используют воду при 20-25ОС, 1801033
