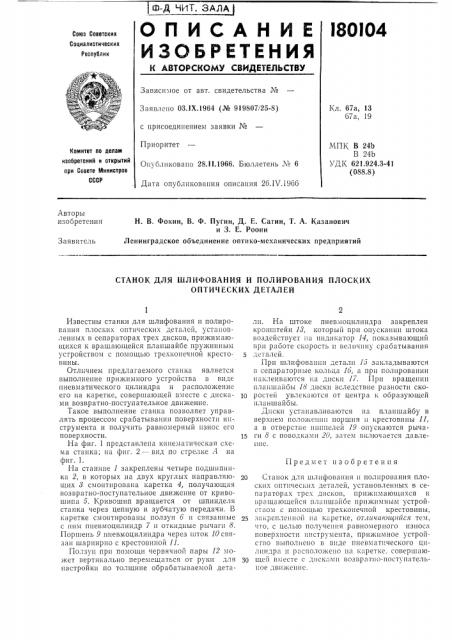

О П И С А Н И Е !80!04

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 67а, 13

67а, 19

Заявлено 03.1Х.1964 (№ 919807i25-8) с присоединением заявки №

Приоритет

Оц :бс!иковано 28.ll.1966. Бюллетень № 6

МПК В 245

В 24Ь

УДК 621.924.3-41 (088.8) Комитет по цепам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 26.1Ч.1966

Авторы изобретения

Н. В. Фокин, В. Ф. Пугин, Д. E. Сатин, T. А. Казанович и 3. Е. Роони

Ленинградское объединение оптико-механических предприятий

Заявитель

СТАНОК ДЛЯ ШЛИФОВАНИЯ И ПОЛИРОВАНИЯ ПЛОСКИХ

ОПТИЧЕСКИХ ДЕТАЛЕЙ

Предмет изобретения

Известны станки для шлифования и полирования плоских оптических деталей, установленных в сепараторах трех дисков, прижимающихся к вращающейся планшайбе пружинным устройством с помощью трехконечной крестовины.

Отличием предлагаемого станка является выполнение прижимного устройства в виде пневматического цилиндра и расположение его на каретке, совершающей вместе с дисками возвратно-поступательное движение.

Такое выполнение сташса позволяет управлять процессом срабатывания поверхности ин-, струмента и получить равномерный износ его поверхности.

На фиг. 1 представлена кинематическая схема станка; па фиг. 2 — вид по стрелке А на фиг. 1.

На станине 1 закреплены четыре подшипника 2, в которых на двух круглых направляющих 8 смонтирована каретка 4, получающая возвратно-поступательное движение от кривошипа 5. Кривошип вращается от шпинделя станка через цепную и зубчатую передачи. В каретке смонтированы ползун б и связанные с ним пневвтоцилиндр 7 i! откидные рычаги 8.

Поршень 9 пневмоцилиндра через шток 10 связан шарнирно с крестовиной 11.

Ползуп при помощи червячной пары 12»ожет вертикально перемещаться от руки для настройки по толщине обрабатываемой деталп. На штоке пневмоцилиндра закреплен кронштейн 18, который !!pi! опускаг!нн 11ITQK3 ьоздействует на индикатор 14, показывающий при работе скорость II величину срабатывания

5 деталей.

При шлифовашш детали 15 закладываются в сепараторные кольца 1б, а при полировании наклеиваются на днсш! 1 . Прп вращении планшаибы 18 диски вследствие разности ско1р ростей увлекаются от центра к образующей планшайбы.

Диски устанавливаются на планшайбу в верхнем положешш поршня и крестовины 11, а в отверстие ниппелей 19 опускаются рыча15 ги 8 с поводками 20, зятем включается давление.

2р Станок для шлифования и полирования плоских оптических деталей, установленных в сепараторах трех дисков, прижимающихся к вращающейся планшайбе прижимным устройством с помощью трехконечной крестовины, 25 зякреплсш!ой на каретке, отличающийся тем, что, с целью получения равномерного износа поверхности инструмента, прижимное устройство выполнено в виде пневматического цилиндр", и расположено ня каретке, совершаю30 щей вместе с диск",ìè гозврятно-поступательное движение.

180104

Фиг 1
