Захватно-срезающее устройство лесозаготовительной машины

Захватно-срезающее устройство лесозаготовительной машины

Иллюстрации

Показать все

Реферат

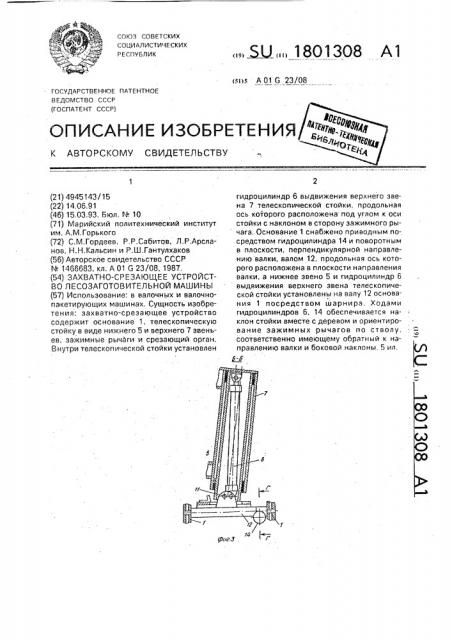

Использование: в валочных и валочнопакетирующих машинах. Сущность изобретения: захватно-срезающее устройство содержит основание 1, телескопическую стойку в виде нижнего 5 и верхнего 7 звеньев , зажимные рычаги и срезающий орган. Внутри телескопической стойки установлен гидроцилиндр 6 выдвижения верхнего звена 7 телескопической стойки, продольная ось которого расположена под углом к оси стойки с наклоном в сторону зажимного рычага . Основание 1 снабжено приводным посредством гидроцилиндра 14 и поворотным в плоскости, перпендикулярной направлению валки, валом 12, продольная ось которого расположена в плоскости направления валки, а нижнее звено 5 и гидроцилиндр 6 выдвижения верхнего звена телескопической стойки установлены на валу 12 основания 1 посредством шарнира. Ходами гидроцилиндров 6, 14 обеспечивается наклон стойки вместе с деревом и ориентирование зажимных рычагов по стволу, соответственно имеющему обратный к направлению валки и боковой наклоны. 5 ил. Ы (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<с()5 А 01 6 23/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4945143/15 (22) 14.06.91 (46) 15.03.93. Бюл, N. 10 (71) Марийский политехнический институт им. А.M.Ãîðüêîãî (72) С,М,Гордеев, Р.P.Ñàáèòîâ. Л.Р,Арсланов, Н.Н.Кальсин и P.Ø.Ãàíòóëõàêîâ (56) Авторское свидетельство СССР

N 1466683, кл. А 01 G 23/08, 1987. (54) ЗАХВАТНО-СРЕЗАЮЩЕЕ УСТРОЙСТВО ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ (57) Использование . в валочных и валочнопакетирующих машинах, Сущность изобретения: захватно-срезающее устройство содержит основание 1, телескопическую стойку в виде нижнего 5 и верхнего 7 звеньев, зажимные рычаги и срезающий орган.

Внутри телескопической стойки установлен. Ы«1801388 А1 гидроцилиндр 6 выдвижения верхнего звена 7 телескопической стойки, продольная ось которого расположена под углом к оси стойки с наклоном в сторону зажимного ры чага. Основание 1 снабжено приводным посредством гидроцилиндра 14 и поворотным в плоскости, перпендикулярной направлению валки, валом 12, продольная ось которого расположена в плоскости направления валки, а нижнее звено 5 и гидроцилиндр 6 выдвижения верхнего звена телескопической стойки установлены на валу 12 основания 1 посредством шарнира, Ходами гидроцилиндров 6, 14 обеспечивается наклон стойки вместе с деревом и ориентирование зажимных рычагов по стволу, соответственно имеющему обратный к направлению валки и боковой наклоны. 5 ил. Å

1801308

Изобретение относится к технологическому оборудованию валочных и валочнопакетирующих машин.

На фиг.1 изображено захватно-среэающее устройство лесозаготовительной машины, вид сбоку; на фиг.2 — вид A фиг,1; на фиг.3 — сечение Б-Б на фиг.2, на фиг.4— сечение  — В на фиг.2; на фиг.5 — сечение

Г-Г на фиг,3.

Захватно-срезающее устройство включает основание 1 с эажимным рычагом 2, срезающий орган 3, расположенный выше за>кимного рычага, телескопическую стойку

4, нижнее звено 5 которой и гидроцилиндр

6 выдвижения верхнего звена 7 соединены с основанием. На верхнем звене 7 телескопической стойки установлены другие за-. жимные рычаги 8, 9 с роликами 10. Шарнир

11 поворота стойки 4 находится между гидроцилиндром 6 и эажимным рычагом 2, а гидроцилиндр 6 служит для выдвижения верхнего звена 7 стойки и при втянутом штоке расположен под углом к оси стойки 4 с наклоном в сторону зажимного рычага 2.

Телескопическая стойка 4 при помощи шарнира 11 и гидроцилиндр 6 своими нижними концами прикреплены к ушку вала 12, в свою очередь шарнирно установленному в проушинах основания 1, Сектор 13 на валу 12 и шток 15 гидроцилиндра 14 выполнены в виде реечной передачи и служат для поворота телескопической стойки 4 в плоскости, перпендикулярной направлению валки.

Ходами гидроцилиндров 6, 14 обеспечивается наклон стойки 4 вместе с деревом и ориентирование зажимных рычагов 8, 9 по стволу, соответственно имеющему обратный к направлению валки и боковой наклоны.

Захватно-срезающее устройство работает следующим образом, При втянутом положении штока гидроцилиндра 6, когда телескопическая стойка 4 занимает крайнее правое положение, соответствующее максимальному обратному наклону дерева, и открытом положении зажимных рйчагов устройство наводится на среэаемое дерево, которое зажимает рычагом 2. Ходом гидро45 положена в плоскости направления валки, а нижнев звено и гидроцилиндр выдвижения верхнего звена телескопической стойки установлены на валу основания посредством шарнира.

35 цилиндра 14 меняется угол наклона стойки в поперечной плоскости, соответствующий углу наклона ствола дерева в плоскости, перпендикулярной направлению валки, ходом гидроцилиндра 6 с выдвижением верхнего звена 7 меняется угол наклона стойки в плоскости направления валки, этим заканчивается ориентирование зажимных рычагов 8, 9 по стволу наклоненного дерева.

Во время срезания дерева, которое начинается после окончательного зажима дерева рычагами 8, 9; дополнительным выдвижением штока гидроцилиндра 6 при

"плавающем" положении гидроцилиндра 14 происходит раскрытие реза и наклон дерева в сторону направления валки.

После срезания дерева разводят рычаг

2 и спиленное дерево переносится для укладки в пачку. Перед спиливанием следующего дерева, втягиванием штока гидроцилиндра 6 телескопическую стойку устанавливают в исходное правое положение. а при помощи гидроцилиндра 14 стойке придают боковой наклон, приблизительно равный боковому наклону следующего дерева.

Формула изобретения

Захватно-срезающее устройства лесозаготовительной машины, содержащее основание, телескопическую стойку в виде нижнего и верхнего звеньев, эа>кимные рычаги, среэающий орган и установленный внутри стойки гидроцилиндр выдвижения верхнего звена телескопической стойки, продольная ось которого расположена под углом к оси стойки с наклоном в сторону зажимного рычага, о т л и ч à ю щ е е с я тем, что. с целью расширения технологических возможностей путем обеспечения эаготовки деревьев, имеющих боковой к направлению валки наклон деревьев, основание снабжено приводным и поворотным в плоскости, перпендикулярной направлению валки, валом, продольная ось которого.рас180130

1801308

Составитель Т. Ивкина

Редактор В, Трубченко Техред M.Ìîðãåíòàë Корректор Н. Милюкова

Заказ 797 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
