Устройство для массажа

Устройство для массажа

Иллюстрации

Показать все

Реферат



Использование: для массажа тела человека с одновременным упражнением по спуску. Сущность изобретения: устройство состоит из кронштейна, к. которому прикреплена гибкая манжета с массажными выступами , обращенными к телу человека, причем кронштейн расположен в верхней части лестницы или гимнастической стенки с площадкой-ступенькой и поручнями, для спуска можно пользоваться страхующим канатом , под свободном торцом манжеты укладывается ударно-поглощающий мат. 1 а.п.ф-лы, -3 ил.

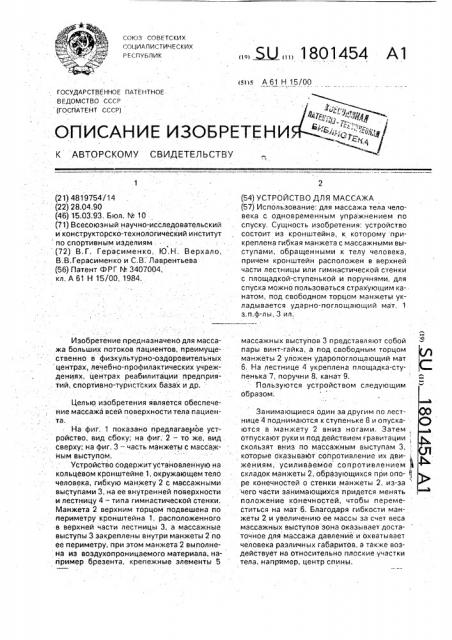

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИК (51)5 А 61 Н 15/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4819754/14 (22) 28,04.90 (46) 15.03;93, Бюл. N 10 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт по спортивным изделиям .. (72) В,Г. Герасименко, Ю,Н, Верхало, В,В.Герасименко и С.В, Лаврентьева (56) Патент ФРГ N 3407004, кл. А 61 Н 15/00, 1984.

Изобретение предназначено для массажа больших потоков пациентов, преимущественно в физкультурно-оздоровительных центрах, лечебно-профилактических учреждениях, центрах реабилитации предприя. тий, спортивно-туристских базах и др.

Целью изобретения является обеспечение массажа всей поверхности тела пациента.

На фиг; 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — часть манжеты с массажным выступом.

Устройство содержитустановленную на кольцевом кронштейне 1, окружающем тело человека, гибкую манжету 2 с массажными выступами 3, на ее внутренней поверхности и лестницу 4 — типа гимнастической стенки.

Манжета 2 верхним торцом подвешена по периметру кронштейна 1, расположенного в верхней части лестницы 3, а массажные выступы 3 закреплены внутри манжеты 2 по ее периметру, при этом манжета 2 выполнена из воздухопроницаемого материала, например брезента, крепежные элементы 5 42» 1801454 А1 (54) УСТРОЙСТВО ДЛЯ МАССАЖА (57) Использование: для массажа тела человека с одновременным упражнением по спуску. Сущность изобретения: устройство состоит из кронштейна, к которому прикреплена гибкая манжета с массажными выступами, обращенными к телу человека, причем кронштейн расположен в верхней части лестницы или гимнастической стенки с площадкой-ступенькой и поручнями, для спуска можно пользоваться страхующим ка натом, под свободном торцом манжеты укладывается ударно-поглощающий мат. 1 з..п.ф-лы, 3 ил. массажных выступов 3 представляют собой пары винт-гайка, а под свободным торцом манжеть 2 уложен ударопоглощающий мат

6. На лестнице 4 укреплена площадка-ступенька 7, поручни 8, канат 9.

Пользуются устройством следующим образом;

Занимающиеся один за другим по лестнице 4 поднимаются к ступеньке 8 и опускаются в манжету 2 вниз ногами. Затем отпускают руки и под действием гравитации скользят вниз по массажным выступам 3, которые оказывают сопротивление их движениям, усиливаемое сопротивлением складок манжеты 2, образующихся при опоре конечностей о стенки манжеты 2, из-за чего части занимающихся придется менять положение конечностей, чтобы переместиться на мат 6. Благодаря гибкости мэн>кеты 2 и увеличению ее массы за счет веса массажных выступов зона оказывает достаточное для массажа давление и охватывает человека различных габаритов, а также воздействует на относительно плоские участки тела, например, центр спины.

Формула изобретения

1. Устройство для массажа, состоящее из каркаса с вертикально установленной лестницей и закрепленного на последней приспособления для массажа, о т л и ч а ю щ ее с я тем, что, с целью обеспечения массажа всей поверхности тела пациента, лестница снабжена площадкой с перилами, установленной на ее верхней ступени, а приспособление для массажа выполнено в виде д закрепленной H;\ площадке посрг дсгеом кольцеBого кронштейна эласти <ной манжеты с массажными элементами на ее внутренней поверхности.

2, Устройство по п. 1, о т л и « ю щ е ес я тем, что эластичная манжета выполнена из воздухонепроницаемого материала, а массажные элементы закреплены на эластичной манжете с помощью резьбового соединения.
