Дистиллятор

Дистиллятор

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к химической промышленности, но может быть использовано в других отраслях для осуществления перегонки и повышения концентрации растворов. Сущность изобретения: дистиллятор содержит корпус 1, внутри которого .с зазором коаксиально установлен и закреплен в корпусе цилиндр 2. Нижнюю часть этого цилиндра охватывает конденсатор 3, связанный трубопроводом 4 с верхней частью корпуса 1. На выходе трубопровода в корпусе расположен вентилятор 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s В 01 D 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР / (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ДИ ТИЛЛЯТОР

1ь (21) 4919864/26 (22) 19.03.91 (46) 15.03.93. Бюл. М 10 (75) В.Н.Петренко, Б.В. Петренко и А.Г. Ивченко (56) Касаткин А.Г. Основные процессы и аппараты химической технологии; М.: Химия, 1971, с. 505-507.

Патент СССР N480209,,кл, В 01 0 3/00, 05.09,72;

„„50 1801536 Al (57) Использование: изобретение относится к химической промышленности, но может быть исйользовано в других отраслях для осуществления перегонки и повышения концентрации растворов. Сущность изобретения: дистиллятор содержит корпус 1, внутри которого,с зазором коаксиально установлен и закреплен в корпусе цилиндр 2, Нижнюю часть этого цилиндра охватывает. конденсатор 3, связанный трубопроводом 4 с верхней частью корпуса 1, На выходе трубопровода в корпусе расположен вентилятор 5. 1 ил.

О (л

Cd ос

1801536

Корректор С.Юско

Составитель В.Петренко

Техред M,Ìîðråíòàë

Редактор

Заказ 808 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к химической промышленности, в частности к устройствам дли дистилляции и может быть использовано в других отраслях промышленности для перегонки продуктов.

Цель изобретения — повышение надежности работы и снижение энергозатрат.

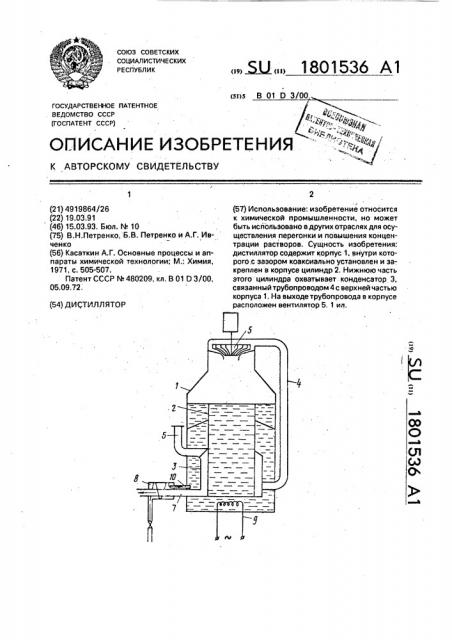

На чертеже изображена схема дистиллятора, продольное сечение.

Устройство для дистилляции содержит корпус 1 внутри которого козксизльно установлен и закреплен цилиндр 2. Нижнюю часть этого цилиндра охватывает конденсатор 3, связанный трубопроводом 4 с верхней частью корпуса 1, а нз входе трубопровода в корпусе расположен вентилятор 5, Кроме того, конденсатор 3 связан с атмосферой продувным патрубком 6 и имеет сливную трубку 7, проходящую через теплообменник 8. В нижней части корпуса 1 установлен стартовый источник тепла 9 и входной патрубок 10.

Работает устройство следующим образом.

По патрубку 10 подают дистиллируемую жидкость в корпус 1 и одновременно включают вентилятор 5 и стартовый .источник тепла 9. Все эти операции проводят при открытом продувочном патрубке 6. Воду подают s корпус 1 до уровня верхней кромки цилиндра 2. Начальный режим работы продолжают до появления интенсивного выхода пара через продувной патрубок 6.

Затем патрубок 6 закрывают, стартовый источник тепла 9 отключают. Пар. отведенный из верхней части корпуса 1 вентилятором 5, адиабатически сжимается и подается через трубопровод 4 в конденсатор 3. Благодаря повышенному давлению температура конденсации поддерживается более высокой, чем температура испарения,.поэтому выделенная при конденсации энергия через стенки конденсатора 3 передается нагреваемой жидкости. Конденсат, проходя через теплообменник 8, истекает из патрубка 7, Через патрубок 10 подают новую порцию дистиллируемой жидкости, поддерживая уровень ее в корпусе постоянным.

5 Использование предлагаемого устройства по сравнению с существующими обеспечивает следующие преимущества:

1, Снижение энергозатрат за счет регенерации тепла, необходимого для испаре10 ния дистиллируемой жидкости, а также за счет специально организованного паролифтного эффекта, который позволяет использовать для нагрева как внутреннюю энергию так и наружную поверхности кон15 денсатора. Некоторое снижение плотности жидкости при нагреве в нисходящем потоке . не показывает существенного сопротивления прокачиванию, т.е. в цилиндре 15-20 объема занимает паровая фаза, составляю20 щая по весу лишь 1,2-2, 2. Возможность использования при работе для дистилляции загрязненных сред при надежной его работе, а также использование в системе обратного водоснабжения, 25 утилизации жидких промышленных отбросов, опреснения морской воды, повышения концентрации растворов.

Формула изобретения

30 Дистиллятор, содержащий корпус с установленным в нем конденсатором, вентилятором и патрубки для подвода дистиллируемой жидкости и отвода дистиллята, о т л и ч а юшийся тем, что, с целью повышения

35 надежности работы и снижения энергозатрат, он снабжен цилиндром, установленным внутри корпуса коаксиально с зазором, на нижней части наружной поверхности которого размещен конденсатор, связанный трубопро40 водом с верхней частью корпуса, а продувным патрубком — с атмосферой, при этом вентилятор установлен на входе трубопровода в верхней части корпуса, а нижняя часть корпуса снабжена стартовым

45 источником. тепла.
