Реферат



Использование: для разделения жидких неоднородных систем в поле центробежных сил. Сущность: в гидроциклоне, включающем цилиндроконический корпус (1) и размещенную внутри него цилиндроконическую вставку(3),углы конусности внешней поверхности вставки и рабочей поверхности корпуса выполнены с соотношением 1:1,4-1:2. В конической части вставки (3) выполнены тангенциальные щелевые отверстия (5), обращенные навстречу направлению движения исходного потока, а внутри сливного патрубка (4) вставки (3) установлен конический стакан (7) с выемками (11) на боковой, поверхности и примыкающие к выемкам стакана плоские отсекатели (8), расположенные по направлению потока. Благодаря различию в углах конусности вставки и корпуса увеличивается ускорение частиц. Кроме того, осуществляется дополнительное разделение внутри сливного патрубка (4) вставки (3). 1 з.п. ф-лы, 3 ил.

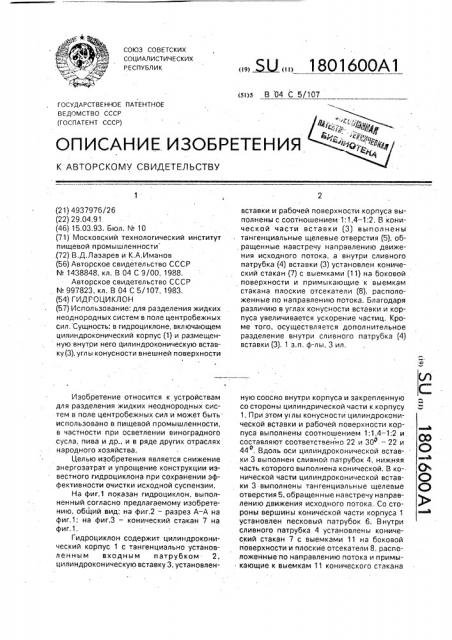

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 B 04 С 5/107

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

BEÄOÌÑÒÂ0 СССР (ГОСПАТЕНТ СССР) ОП ИCAH И Е. ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4937976/26 (22) 29.04,91. (46) 15.03,93. Бюл. N. 10 (71) Московский технологический институт пищевой промышленности .(72) В.Д.Лазарев и К.А.Иманов (56) Авторское свидетельство СССР

N 1438848, кл. В 04 С 9/00, 1988.

Авторское свидетельство СССР

К 997823, кл. В 04 С 5/107, 1983. (54) ГИДРОЦИКЛОН (57) Использование: для разделения жидких неоднородных систем в поле центробежных сил, Сущность: в гидроциклоне, включающем цилиндроконический корпус (1) и размещенную внутри него цилиндроконическую вставку(3), углы конусности внешней поверхности

Изобретение относится к устройствам для разделения жидких неоднородных систем в поле центробежных сил и может быть использовано в пищевой промышленности, в частности при осветлении виноградного сусла, пива и др., и в ряде других отраслях народного хозяйства.

Целью изобретения является снижение энергозатрат и упрощение конструкции известного гидроциклона при сохранении эффективности очистки исходной суспензии.

На фиг.1 показан гидроциклон, выполненный согласно предлагаемому изобретению, общий вид; на фиг.2 — разрез А — А на фиг.1; на фиг.3 — конический стакан 7 на фиг.1.

Гидроциклон содержит цилиндроконический корпус 1 с тангенциально установленным входным патрубком 2, цилиндроконическую вставку 3, установлен„, . Ж „, 1801600A1 вставки и рабочей поверхности корпуса выполнены с соотношением 1:1,4-1;2. В конической части вставки (3) выполнены тангенциальные щелевые отверстия (5), обращенные навстречу направлению движения исходного потока, а внутри сливного патрубка (4) вставки (3) установлен конический стакан (7) с выемками (11) на боковой поверхности и примыкающие к выемкам стакана плоские отсекатели (8), расположенные по направлению потока. Благодаря различию в углах конусности вставки и корпуса увеличивается ускорение частиц, Кроме того, осуществляется дополнительное разделение внутри сливного патрубка (4) вставки (3). 1 з.п. ф-лы, 3 ил. ную соосно внутри корпуса и закрепленную со стороны цилиндрической части к корпусу

1. При этом yi лы конусности цилиндроконической вставки и рабочей поверхности корпуса выполнены соотношением 1:1,4-1;2 и составляют соответственно 22 и 30 — 22 и

44, Вдоль оси цилиндроконической вставки 3 выполнен сливной патрубок 4, нижняя часть которого выполнена конической. В ко-. нической части цилиндроконической вставки 3 выполнены тангенциальные щелевые отверстия 5, обращенные навстречу направлению движения исходного потока. Со стороны вершины конической части корпуса 1 установлен песковый патрубок 6, Внутри сливного патрубка 4 установлены конический стакан 7 с выемками 11 на боковой поверхности и плоские отсекатели 8, расположенные по направлению потока и примыкающие к выемкам 11 конического стакана

1801600

7. Песковый патрубок 9 цилиндроконической вставки 3 расположен концентрично в песковом патрубке 6 корпуса 1.

Гидроциклон работает следующим,образом, Исходная суспензия под давлением поступает через тангенциально установленный входной патрубок 2 в кольцевую полость, образованную боковыми поверхностями соосно расположенной цилиндроконической вставки 3 и цилиндроконического корпуса 1, и приобретает вращательное спиралеобразное движение вокруг вставки 3. При этом под действием центробежных сил более тяжелые частицы отбрасываются к внутренним стенкам корпуса 1, движутся к вершине конуса и удаляются через песковый патрубок

6. Благодаря тому, что углы конусности цилиндроконической вставки и рабочей Ilo" верхности корпуса выполнены соотношением 1:1,4-1:2, сечение кольцевой полости на вершине конической части гидроциклона резко уменьшается, и очищенная жидкость, содержащая тонкодисперсные частицы, через тангенциальные щелевые отверстия 5 поступает в сливной патрубок 4 и приобретает восходящее вращательное движение. Поскольку радиус вращения потока резко сокращается, ускорение частиц намного увеличивается.

При этом тонкодисперсные частицы под действием центробежных сил отбрасываются к стенкам сливного патрубка 4 и под действием силы тяжести сползают к коническому стакану 7. Затем через вертикальные щели 10, образованные с вн тпенней поверхностью сливного патрубка 4 и плоскими отсеквтелями 8. примыкающими к выемкам

11 конического стакана 7, попадают в песковый патрубок 9 и удаляются из гидроцик5 лона.

Таким образом, изобретение позволяет экономить энергозатраты на 15-20 и упростить конструкцию известного гидроциклона, сохраняя высокую эффективность

10 разделения, Формула изобретения.

1. Гидроциклон, включающий цилиндрический корпус с тангенциальным входным патрубком и песковым патрубком, 15 размещенную внутри корпуса цилиндроконическую вставку со сливным патрубком и щелевыми отверстиями в конической ее части, отличающийся тем, что, с целью упрощения конструкции и снижения энерго20 затрат, щелевые отверстия выполнены танге нциально и о бращены навстре.чу направлению движения исходного потока, при этом углы конусности внешней поверхности цилиндроконической вставки и рабо25 чей поверхности корпуса выполнены с соотношением 1:1,4 — 1;2, 2, Гидроциклон по п.1, о т л и ч а ю щ ий с я тем, что цилиндроконическая вставка

30 снабжена песковым патрубком, расположенным концентрично в песковом патрубке корпуса и установленным внутри сливного патрубка вставки коническим стаканом с . выемками на боковой поверхности, плоски35 ми остекателями, расположенными по направлению потока и примыкающими к выемкам конического стакана, 1801 б00
