I8OI62

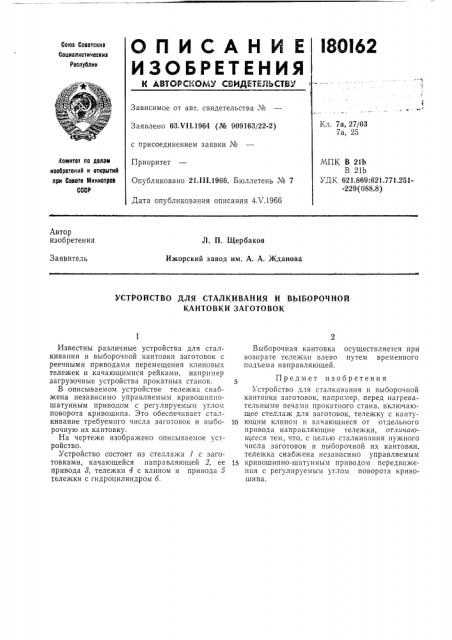

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРС| ОМУ СВИДЕТЕПЬСТВь

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 7а, 27/03

7а, 25

Заявлено ОЗ.VI1.1964 (№ 909163/22-2) с присоединением заявки №

Приоритет

Опубликовано 21 III.1966. Бюллетень № 7

Дата опубликования описания 4Х.1966

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

МПК В 21Ь

В 21b

УДК 621.869:621.771.251-229 (088.8) Автор изобретений

Л. II. Щербаков

Ижорский завод им. А. А. Жданова

Заявитель

УСТРОЙСТВО ДЛЯ СТАЛКИВАНИЯ И ВЪ|БОРОЧ НОЙ

КАНТОВКИ ЗАГОТОВОК

Известны различные устройства для сталкивания и выборочной кантовки заготовок с реечными приводами перемещения клиновых тележек и качающимися рейками, например загрузочные устройства прокатных станов.

В описываемом устройстве тележка снабжена независимо управляемым кривошипношатунным приводом с регулируемым углом поворота кривошипа. Это обеспечивает сталкивание требуемого числа заготовок и выборочную их кантовку.

На чертеже изображено описываемое устройство.

Устройство состоит из стеллажа 1 с заготовками, качающейся направляющей 2, ее привода 8, тележки 4 с клином и привода 5 тележки с r идр оцил и ндр ом б.

Выборочная кантовка осуществляется при возврате тележки влево путем временного подъема направляющей.

Предмет изобретения

Устройство для сталкивания и выборочной кантовки заготовок, например, перед нагревательными печами прокатного стана, включающее стеллаж для заготовок, тележку с канту10 ющим клином и качающиеся от отдельного привода направляющие тележки, отличаюи ееся тем, что, с целью сталкивания нужного числа заготовок и выборочной их кантовки, тележка снабжена независимо управляемым

1S кривошипно-шатунным приводом передвижения с регулируемым углом поворота кривошипа.

180162
