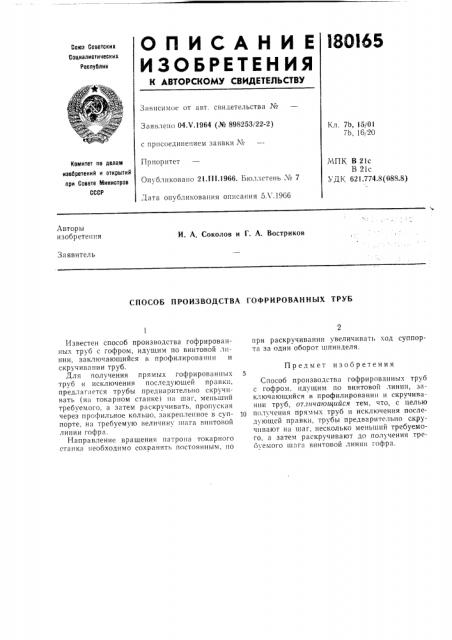

О П И С А Н И Е lSOI65

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04.V.1964 (№ 898253/22-2) Кл. 7b, 15/01

7Ь, 16, 20 с присоединением заявки ¹

Приоритет

Оп бликоваио 21.111.1966. Ьюллетень ¹ 7

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 21с

В 21с

УДК 621.774.8(088.8) Дата опубликования описания 5Л .1966

Авторы изобретения

И. А. Соколов и Г. А. Востриков

Заявитель

СПОСОБ ПРОИЗВОДСТВА ГОФРИРОВАННЫХ ТРУБ

Известен способ производства гофрированных труб с гофром, идущим по винтовой линии, заключающийся в профилировании и скручивании труб.

Для получения прямых гофрированных труб и исключения последующей правки, предлагается трубы предварительно скручивать (на токарном станке) на шаг, меньший требуемого, а затем раскручивать, пропуская через профильное кольцо, закрепленное в суппорте, на требуемую величину шага винтовой линии гофра.

Направление вращения патрона токарного станка необходимо сохранять постоянным, ио при раскручивании увеличивать ход суппорта за один оборот шпинделя.

Предмет изобретения

Способ производства гофрированных труб с гофром, идущим по винтовой линии, заключающийся в профилировании и скручивании труб, отличающийся тем, что, с целью

1п получения прямых труб и исключения последующей правки, трубы предварительно скручивают на шаг, несколько меньший требуемого, а затем раскручивают до получения треоуемого шага винтовой линии гофра.
